ボールリテーナ入りLMガイド有限ストローク EPF形 EPF形

標準タイプです。

長期メンテナンスフリー
高精度
有限ストローク
低フリクション
4方向等荷重形
ミニチュア
ボルト取付方向（上）

基本定格荷重(kN)：基本動定格荷重 0.90～3.71 ／基本静定格荷重 1.60～5.88　
サイズ : 7,9,12,15

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

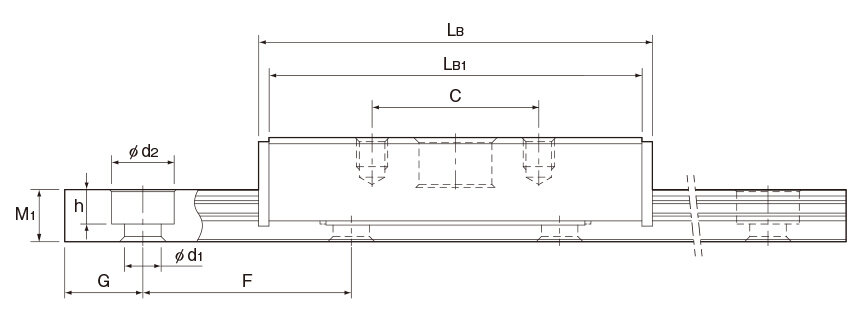

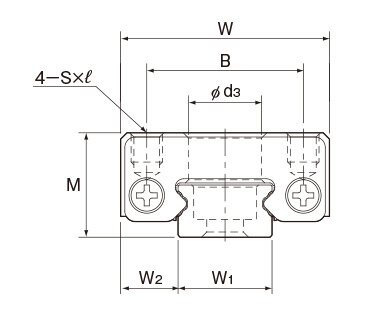

寸法図・寸法表

注）　呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。
注）　静的許容モーメント * :LMブロック1個における静的許容モーメント値

寸法表に関する注意事項

取付ボルト推奨締付けトルク

単位:N・m

呼び形番	呼びボルト	締付けトルク規定値
呼び形番	呼びボルト	鉄	鋳物	アルミ材
EPF 7M	M2	0.588	0.392	0.294
EPF 9M	M3	1.96	1.27	0.98
EPF 12M
EPF 15M

表2 すべり抵抗最大値

単位:N

呼び形番	すべり抵抗最大値
EPF 7M	20
EPF 9M	20
EPF 12M	30
EPF 15M	30

注) ボールを保持しているケージは極めて正確な動作をしますが、機械の駆動振動や慣性力、衝撃などにより、ケージずれを生ずることがあります。
下記の条件にて使用される場合は、THKにお問い合わせください。
・立使用の場合
・モーメント荷重が大きく作用する場合
・外部ストッパにテーブルを当てて止める使用の場合
・高加減速で使用される場合
なお、ケージずれが発生した場合にはケージを強制的に復帰させる必要があります。
その場合に必要となるすべり抵抗値を表1に示します。
表中の最大値以上の推力が出せるように設定してください。

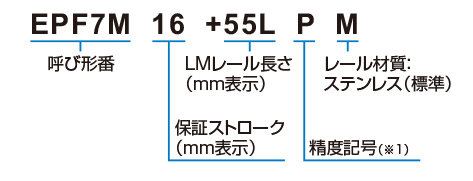

呼び形番の構成例
