ボールリテーナ入りLMガイド 世界標準寸法 SHS形
各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能なLMガイド
サイズ : 15,20,25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/caged_ball_shs.png)
種類
特長タグをハイライトする
- フランジ
- ロングブロック(LMガイド)
- ボルト取付方向(上下)
- ボルト取付方向(上)
![](https://www.thk.com/jp/assets/images/products/shs_c.png)
- フランジ
- ボルト取付方向(上下)
基本定格荷重(kN):基本動定格荷重 14.2~205 / 基本静定格荷重 24.2~320
サイズ :
15,20,25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/shs_v.png)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 14.2~205 / 基本静定格荷重 24.2~320
サイズ :
15,20,25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/shs_r.png)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 14.2~128 / 基本静定格荷重 24.2~197
サイズ :
15,25,30,35,45,55
![](https://www.thk.com/jp/assets/images/products/shs_lc.png)
- フランジ
- ロングブロック(LMガイド)
- ボルト取付方向(上下)
基本定格荷重(kN):基本動定格荷重 17.2~253 / 基本静定格荷重 31.9~408
サイズ :
15,20,25,30,35,45,55,65

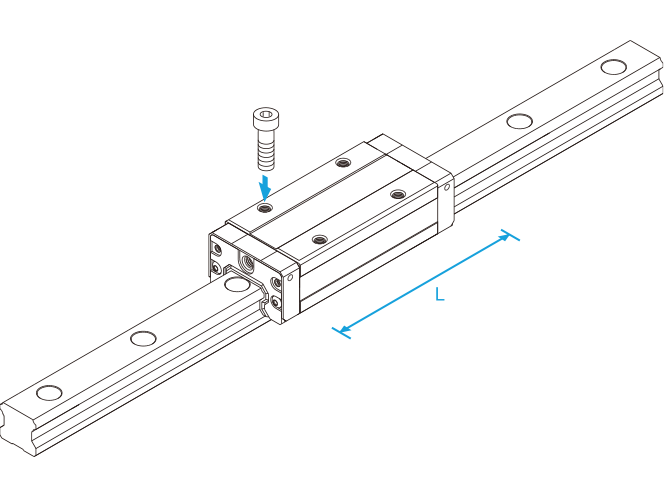

![](https://www.thk.com/jp/assets/images/products/shs_lv.png)
- ロングブロック(LMガイド)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 17.2~253 / 基本静定格荷重 31.9~408
サイズ :
15,20,25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/shs_lr.png)
- ロングブロック(LMガイド)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 36.8~161 / 基本静定格荷重 64.7~259
サイズ :
25,30,35,45,55
特長
構造と特長
![](https://www.thk.com/jp/assets/images/products/caged_ball_shs_ja_img_f01.jpg)
LMレールとLMブロックに精密研削加工された4条列の転動面をボールが転動し、ボールリテーナとLMブロックに組込まれたエンドプレートにより、ボール列を循環させています。
LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能になり、しかもバランスの良い予圧がかけられるので、一定の低い摩擦係数を維持しながら、4方向の剛性を高めることができます。
4方向等荷重
LMブロックに作用する4方向(ラジアル方向・逆ラジアル方向・横方向)に対して同一定格荷重になるよう各ボール列が接触角45°で配置されているので、あらゆる姿勢での使用が可能になり、幅広い用途に利用できます。
自動調整能力
THK独自のサーキュラーアーク溝の正面組合わせ(DFセット)による自動調整能力効果により、予圧を与えても取付誤差を吸収でき、高精度でスムーズな直線運動が得られます。
世界標準寸法
THKが直動システムのパイオニアとして開発し、事実上の世界標準となった総ボールLMガイドHSR形に準じた寸法設計です。
ステンレス鋼製もあります
LMブロック、LMレール、ボールをステンレス鋼にて対応することができます。
対応型番は15~25形のみ対応可能です。
