ボールリテーナ入りLMガイド中空レール SHS-N形 SHS-C-N形

LMブロックのフランジ部にタップ加工を施しています。
上下どちらからでも取付けが可能です。
テーブルに取付ボルト用の貫通穴があけられない場合に使用します。
※右画イメージはSHS-C形となります。

基本定格荷重(kN)：基本動定格荷重 14.2～31.7
サイズ : 15,20,25

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

表示結果

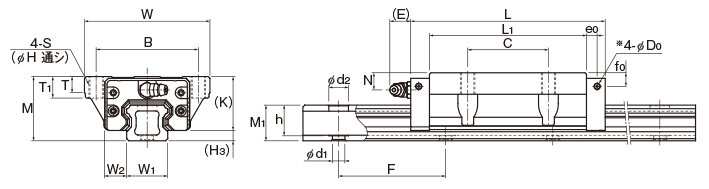

※　　 LaCSや潤滑装置QZ付きでグリースニップル付きを希望された場合の横ニップル用下穴です。
上記以外の場合、横ニップル用下穴は貫通しておりません。
グリースニップル取付けの加工を希望される場合は、THKにご連絡ください。

※ ラジアルすきまは、普通すきま(無記号)です。
※ つなぎ仕様は対応しません。

[発注単位]

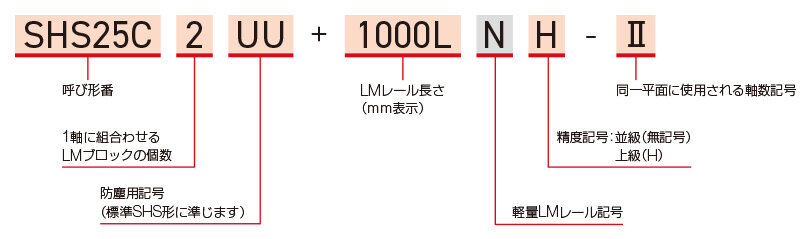

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。
