ボールリテーナ入りLMガイド ISO規格準拠寸法 超低ウェービング ボールリテーナ入りLMガイド(形番:SPH)

8条列の転動溝と小径ボールの採用により、LMブロック内の有効ボール数を増やしたことで、弊社LMガイドトップレベルのナノメートル単位の超低ウェービングを実現しました。
8条列構造を採用しながらも、世界標準であるISO規格[ISO 12090-1:2011 Rolling Bearings]に準じた寸法を実現しました。サイズは、25~45の4サイズ、ブロック種類は、 C/LC、V/LV、R/LRの6種類をラインナップ。

  • 長期メンテナンスフリー
  • 高精度
  • 有限ストローク
  • 8条列
  • 超低ウェービング
  • 低フリクション
  • ISO規格準拠寸法
  • 4方向等荷重形

サイズ : 25,30,35,45

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)
  • ボルト取付方向(上)
SPH-C形
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 16.9~45.4 / 基本静定格荷重 35.3~89
サイズ : 25,30,35,45

SPH-LC形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上下)

基本定格荷重(kN):基本動定格荷重 19.7~54.7 / 基本静定格荷重 43.9~116
サイズ : 25,30,35,45

SPH-V形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 16.9~45.4 / 基本静定格荷重 35.3~89
サイズ : 25,30,35,45

SPH-LV形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 19.7~54.7 / 基本静定格荷重 43.9~116
サイズ : 25,30,35,45

SPH-R形
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 16.9~45.4 / 基本静定格荷重 35.3~89
サイズ : 25,30,35,45

SPH-LR形
  • ロングブロック(LMガイド)
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 19.7~54.7 / 基本静定格荷重 43.9~116
サイズ : 25,30,35,45

特長

項目のリンクをコピー
項目をお気に入り登録

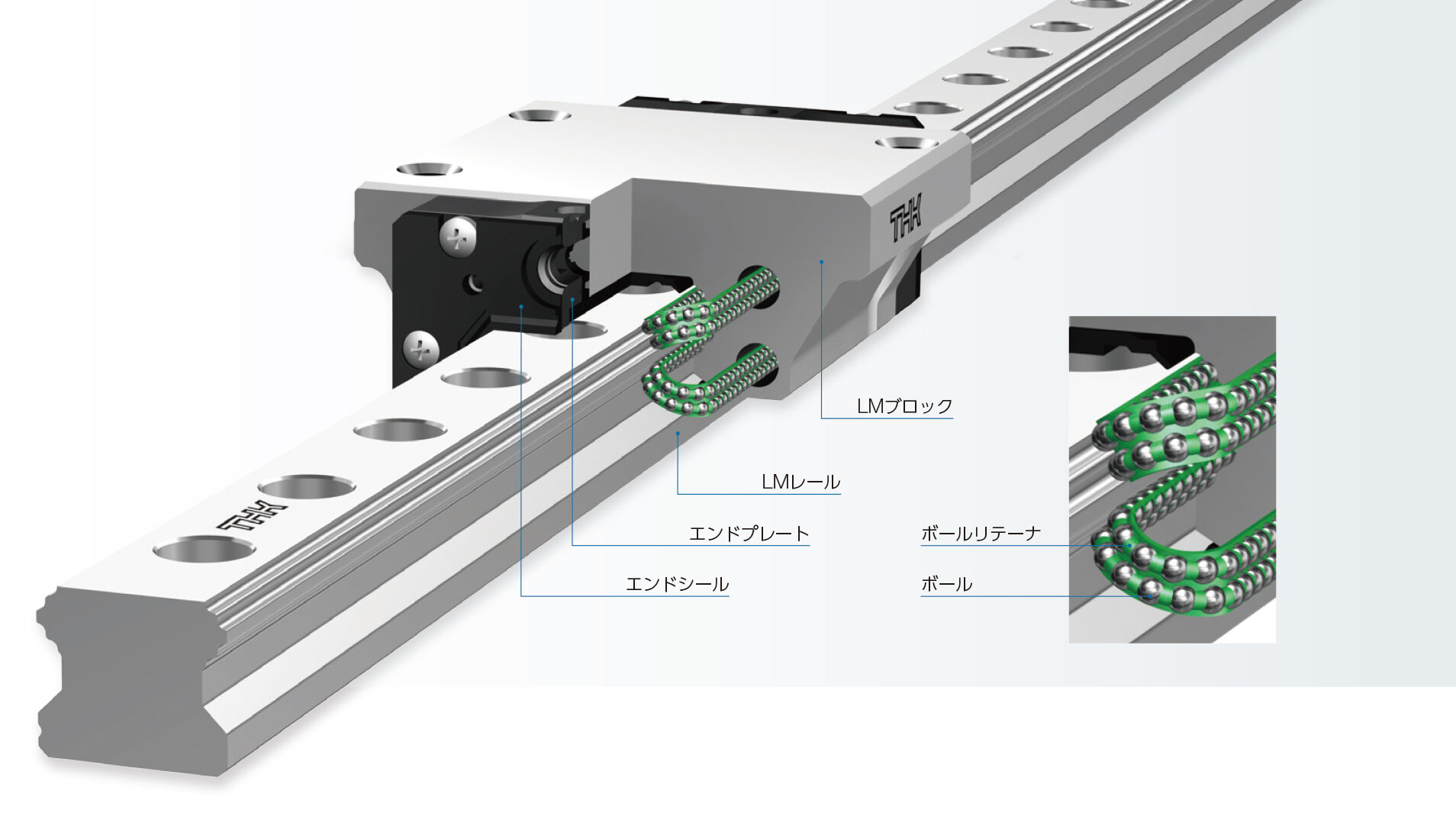

構造と特長

項目のリンクをコピー
項目をお気に入り登録

超低ウェービング

項目のリンクをコピー
項目をお気に入り登録

8条列の転動溝と小径ボールの採用により、LMブロック内の有効ボール数を増やしたことで、弊社LMガイドトップレベルのナノメートル単位の超低ウェービングを実現しました。

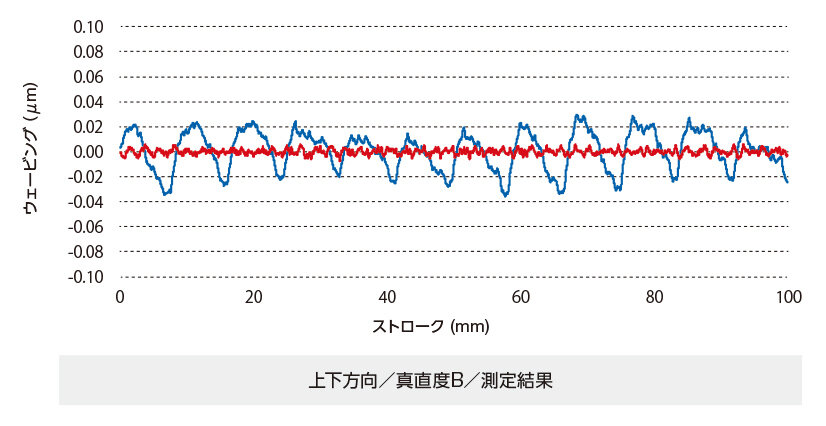

ウェービング評価

凡例 呼び形番 最大ウェービング振幅値 平均ウェービング振幅値
既存製品 0.0634μm 0.0505μm
SPH25 0.0120μm 0.0088μm

ISO規格準拠寸法

項目のリンクをコピー
項目をお気に入り登録

8条列構造を採用しながらも、世界標準であるISO規格[ISO 12090-1:2011 Rolling Bearings]に準じた寸法を実現しました。サイズは、25~45の4サイズ、ブロック種類は、C/LC、V/LV、R/LRの6種類をラインナップ。

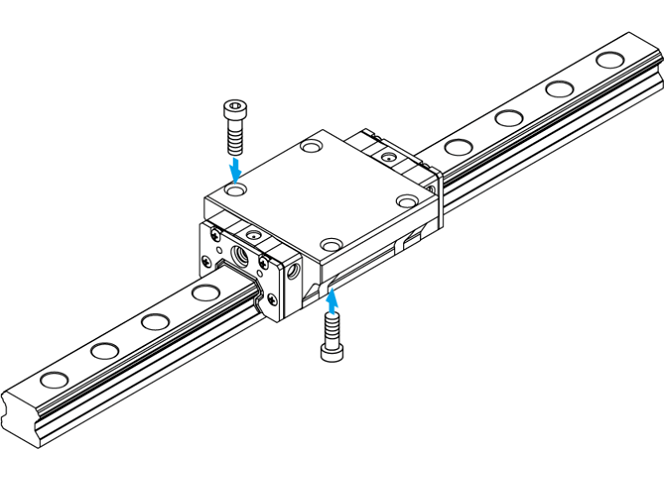

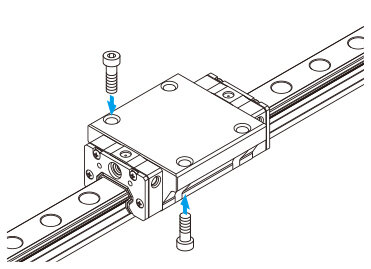

LMブロックのフランジ部にタップ加工を施しています。上下どちらからでも取付けが可能です。テーブルに取付ボルト用の貫通穴があけられない場合に使用します。

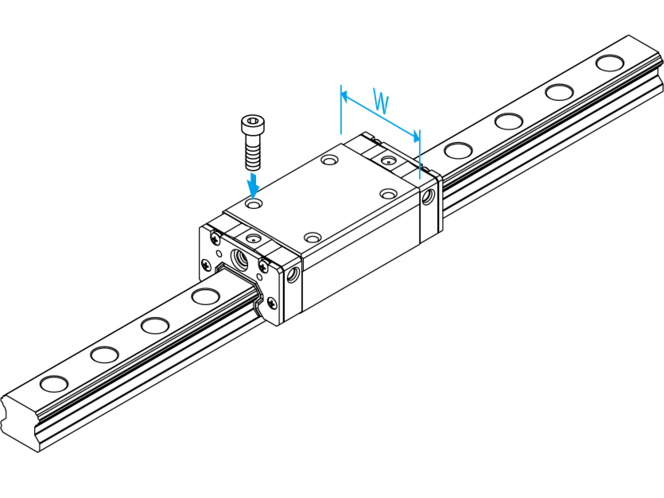

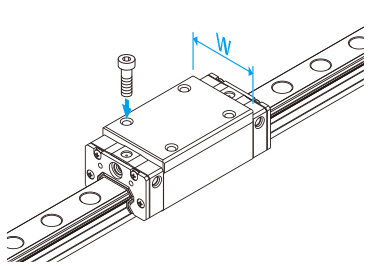

LMブロックの幅(W)を狭くし、タップ加工を施したタイプです。テーブル幅にスペースのない箇所に使用します。

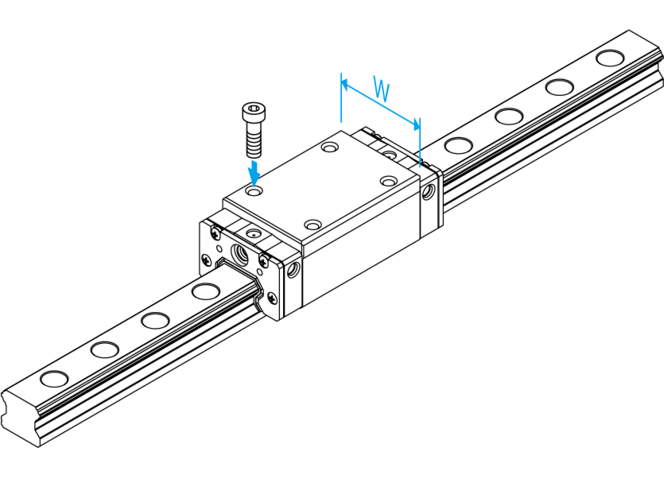

LMブロックの幅(W)を狭くし、タップ加工を施したタイプです。テーブル幅にスペースのない箇所に使用します。総ボールLMガイドHSR-R形の高さ寸法を継承したタイプです。

ボールリテーナ効果

項目のリンクをコピー
項目をお気に入り登録

THKが長年培ってきたコア技術であるボールリテーナを採用しております。ボールがボールリテーナにより保持され循環することでボール同士の相互摩擦がなく、グリースの保持力も向上するため、長寿命・長期メンテナンスフリーを実現します。また、整列され循環するので滑らかな動作を実現します。

4方向等荷重

項目のリンクをコピー
項目をお気に入り登録

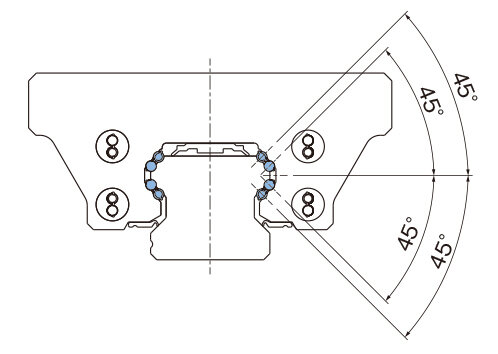

LMブロックに作用する4方向に対して同一定格荷重となるよう設計されています(4方向:ラジアル・逆ラジアル・横方向)。したがってあらゆる姿勢で使用が可能になり、幅広い用途に使用できます。

4方向で同じ荷重を受けることができます。

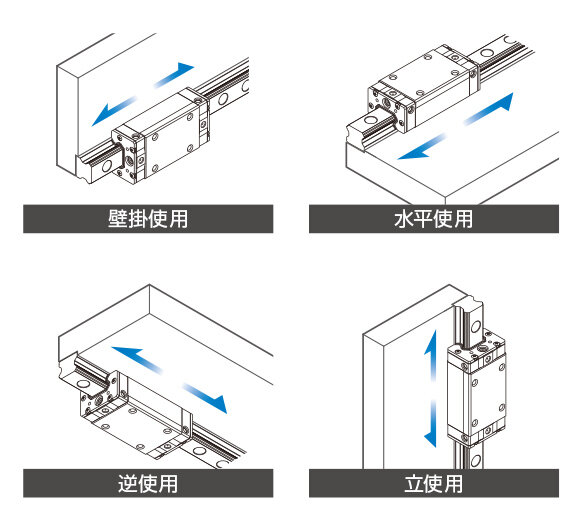

あらゆる姿勢での使用が水平と同様に適しています。
