ボールリテーナ入りLMガイド超低ウェービング SPR形 SPR-LR形

ラジアルタイプのSPR形です。
軸に対して垂直方向に力が加わるラジアル荷重に有効。
重量のある装置等のストロークに適しています。

基本定格荷重(kN)：基本動定格荷重 22.5～178 ／基本静定格荷重 58.2～434　
サイズ : 15,20,25,30,35,45

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

表示結果

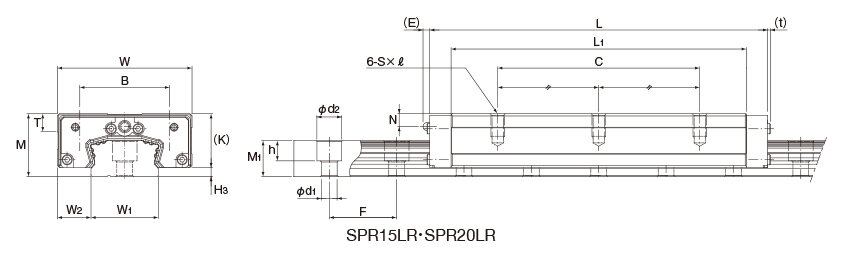

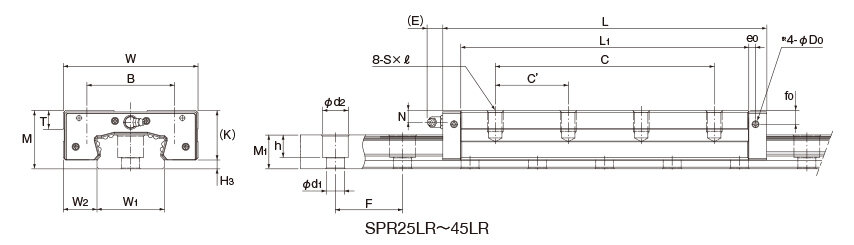

注1)　長さMaxは、LMレールの標準最大長さを示します。
注2)　静的許容モーメント 1個 :LMブロック1個における静的許容モーメント値 2個密着:LMブロックを2個密着した状態での静的許容モーメント値
注3)　SPR/SPS形は、LMレールからLMブロックを抜くとボールが落下しますので、LMブロックを抜かないでください。
※1 　LaCSや潤滑装置QZ付きでグリースニップル付きを希望された場合のニップル下穴です。 LMブロック内への異物の流入を避けるため、通常は貫通しておりません。グリースニップル取付けの加工を希望される場合は、THKにご連絡ください。
※2 　潤滑 SPR/SPS形は、リチウム石けん基グリース2号(AFB-LFグリース)が標準で封入されています。他のグリースをご希望の場合やグリース封入無しをご希望の場合は、THKにご連絡ください。油潤滑の場合や自動給脂をご希望の場合は、THKに必ずご連絡ください。

注）　この呼び形番はLMブロックとLMレールで1セットとします。(2軸並行使用の場合の必要数は、2セットとなります。)
潤滑装置QZ付きの場合、グリースニップルは付きません。QZ付き仕様でグリースニップルを希望される場合は、THKにお問い合わせください。

[発注単位]

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。

LMガイドの発注例
