ボールリテーナ入りLMガイド ミニチュア SRS形 SRS-WN形

SRS-WM 形に対して LM ブロック全長(L)を長くし、定格荷重と許容モーメントを大きくしたタイプです。

  • 長期メンテナンスフリー
  • 高精度
  • 4方向等荷重形
  • ミニチュア
  • ロングブロック(LMガイド)
  • 幅広
  • ボルト取付方向(上)

基本定格荷重(kN):基本動定格荷重 0.746~12.4 / 基本静定格荷重 0.996~15.3
サイズ : 5,7,9,12,15

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

防塵

ブロック対応オプション

シール、スクレーバ

  • エンドシール
  • サイドシール
  • インナシール
  • エンドシール+サイドシール(+インナシール)
  • ダブルシール+サイドシール(+インナシール)
  • エンドシール+サイドシール(+インナシール)+金属スクレーパ
  • ダブルシール+サイドシール(+インナシール)+金属スクレーパ
  • 各種シール取付後のLMブロック寸法(L寸法)
  • シール抵抗最大値
  • 積層形接触スクレーパLaCS(ラックス)
  • LaCS取付後のLMブロック寸法(L寸法)
  • LaCS取付時のグリースニップル増加分寸法
  • LaCSの抵抗最大値
  • サイドスクレーパ
  • サイドスクレーパの抵抗最大値
  • プロテクタ
  • プロテクタ取付後のLMブロック寸法(L寸法)
  • 低摺動接触シールLiCS(リックス)
  • LiCS取付後のLMブロック寸法(L寸法)
  • LiCS取付時のグリースニップル増加分寸法
  • LiCSの抵抗最大値
  • 高耐薬 フッ素シール
  • フッ素シール及び各種オプション取付時のブロック全長
  • FSの抵抗最大値

レール対応オプション

カバー

  • プレートカバー SV形
  • プレートカバー
  • スチールテープ SP形
  • 専用 ジャバラ
  • 専用LMカバー

キャップ

  • 専用 キャップ CV形/C形
  • 専用 キャップ GC形

潤滑

ブロック対応オプション

  • 潤滑装置QZ
  • QZ取付後のLMブロック寸法(L寸法)

防錆

ブロック・レール対応オプション

表面処理

  • 表面処理

材質

  • ステンレス鋼製

その他

  • 潤滑アダプター
  • 抜き挿し治具
  • エンドピースEP形

表示結果

詳細情報

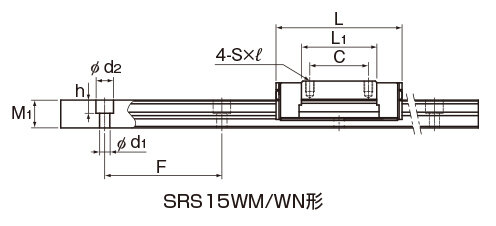

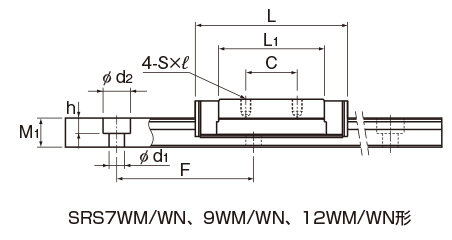

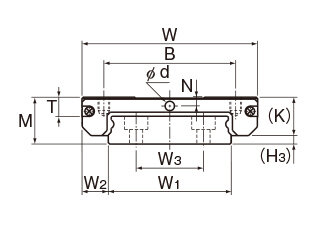

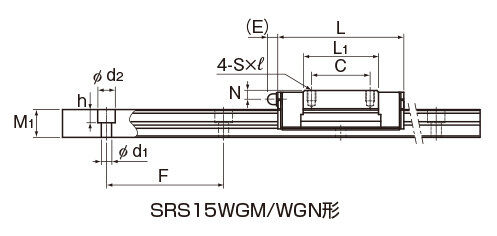

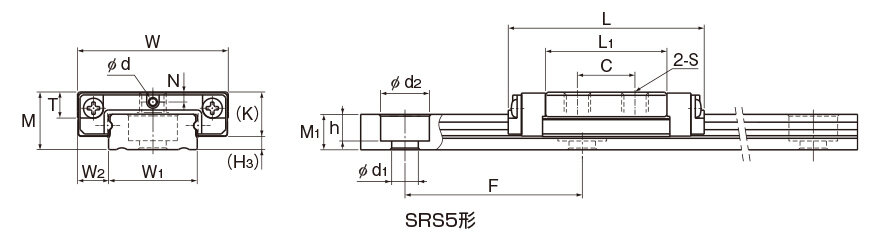

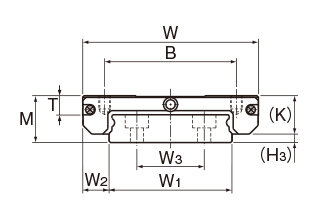

寸法図・寸法表
オプション対応

詳細情報

寸法図・寸法表

寸法表に関する注意事項
  • 注) LMブロック、LMレール、ボールの材質にステンレス鋼を使用しているので、耐食性、耐環境性に優れています。
    SRS-Gはボールリテーナの付いていない総ボールタイプです。
    給脂以外の目的で給脂穴を使用すると破損の原因となります。

注1)長さ* 長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照)

静的許容モーメント

  • 1個 LMブロック1個における静的許容モーメント
  • 2個密着 LMブロックを2個密着した状態での静的許容モーメント

注2) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。

● SRS 5、7W形のLMブロック取付け時のボルト参考締付トルクを下表に示します。

参考締付トルク
呼び形番 ねじの呼び形番 ねじ深さ[mm] 参考締付トルク[N・m]*
SRS 5W M3 2.3 0.4
SRS 7W M3 2.8 0.4
  • ※   締付トルク以上で締め付けてしまうと精度に影響を及ぼします。
    必ず規定値の締付トルク以下で締め付けてください。

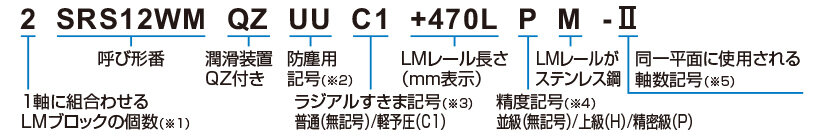

呼び形番の構成例

(※1)LMブロック1個の場合は無記号
(※2) オプション:防塵(防塵用部品)参照
(※3) 各形番の詳細情報「ラジアルすきま規格」参照
(※4) 各形番の詳細情報「精度規格」参照
(※5) LMガイドの使用条件参照

  • 注) この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
    潤滑装置QZ付きの場合、グリースニップルは付きません。QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。
