ボールリテーナ入りLMガイド 工作機械用超重荷重 SVR形
工作機械に最適な高剛性、高負荷能力のボールリテーナ入りのラジアル形LMガイド
サイズ : 25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/caged_ball_svr.png)
種類
特長タグをハイライトする
- フランジ
- ロングブロック(LMガイド)
- ボルト取付方向(上下)
- ボルト取付方向(上)
![](https://www.thk.com/jp/assets/images/products/svr_r.png)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 48.2~271 / 基本静定格荷重 68.1~352
サイズ :
25,30,35,45,55,65

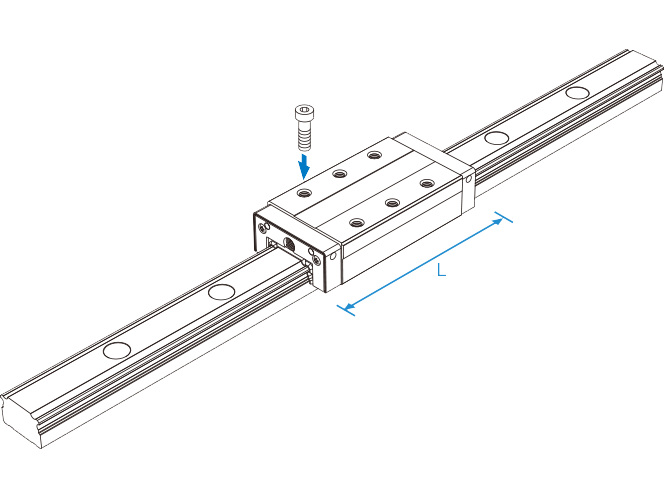

![](https://www.thk.com/jp/assets/images/products/svr_lr.png)
- ロングブロック(LMガイド)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 57~339 / 基本静定格荷重 86.3~484
サイズ :
25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/svr_c.png)
- フランジ
- ボルト取付方向(上下)
基本定格荷重(kN):基本動定格荷重 48.2~271 / 基本静定格荷重 68.1~352
サイズ :
25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/svr_lc.png)
- フランジ
- ロングブロック(LMガイド)
- ボルト取付方向(上下)
基本定格荷重(kN):基本動定格荷重 57~339 / 基本静定格荷重 86.3~484
サイズ :
25,30,35,45,55,65
![](https://www.thk.com/jp/assets/images/products/svr_rh.png)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 89.6~177 / 基本静定格荷重 116~235
サイズ :
35,45,55
![](https://www.thk.com/jp/assets/images/products/svr_lrh.png)
- ロングブロック(LMガイド)
- ボルト取付方向(上)
基本定格荷重(kN):基本動定格荷重 112~214 / 基本静定格荷重 160~309
サイズ :
35,45,55
![](https://www.thk.com/jp/assets/images/products/svr_ch.png)
- フランジ
- ボルト取付方向(上下)
基本定格荷重(kN):基本動定格荷重 89.6~177 / 基本静定格荷重 116~235
サイズ :
35,45,55
![](https://www.thk.com/jp/assets/images/products/svr_lch.png)
- フランジ
- ロングブロック(LMガイド)
- ボルト取付方向(上下)
基本定格荷重(kN):基本動定格荷重 112~214 / 基本静定格荷重 160~309
サイズ :
35,45,55
特長

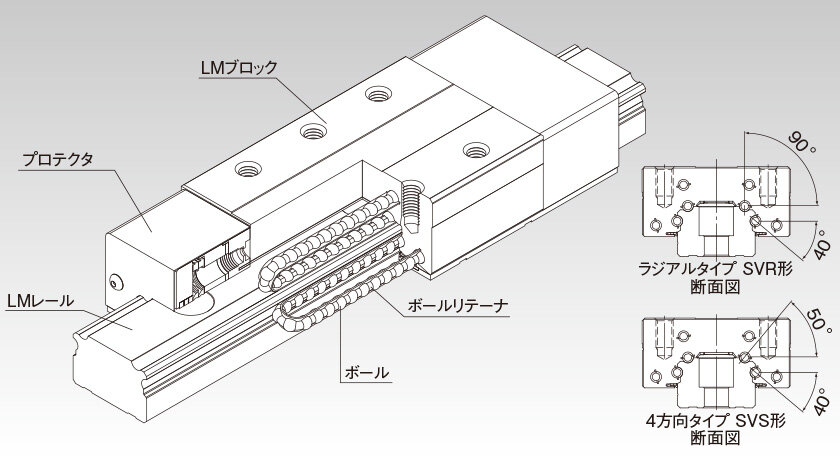

構造と特長
![](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f07.jpg)
SVR/SVS形は、ボールリテーナ入りLMガイドシリーズの中でも高い剛性と負荷荷重能力があります。さらに、工作機械などの使用環境を考慮した豊富なオプションによって防塵性能を強化することで、LMガイドの性能維持と高い信頼性を実現しました。
※ SVR/SVS形は、剛性が非常に高いため、取付け面のミスアライメントや組付け誤差の影響を受けやすい構造になっています。このような影響を受けた場合、寿命低下や動きに支障をきたす恐れがありますのでご検討の際はTHKにお問い合わせください。
超重荷重・ダンピングの向上
防塵性能の向上
高剛性
また、同一寸法でラジアルタイプのSVR形、4方向タイプのSVS形をラインナップしており、仕様に応じてお選び頂けます。
豊富なオプション
SVR/SVS形 防塵性能評価
項 目 |
内 容 |
|
試験品 |
SVS45LR1TTHHYYC1+2880LP×2set |
|
---|---|---|
最高速度 |
200m/min |
|
ストローク |
2500mm |
|
封入グリース |
THK AFB-LFグリース |
|
環境条件 |
異物 |
種類:金属粉末(アトマイズ粉) |
散布量:0.4g/20min |
||
クーラント |
水溶性クーラント |
|
散布量:0.2cc/10s |

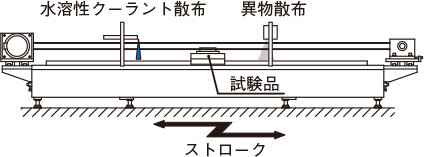

![水溶性クーラント散布 - 異物散布](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f03.jpg)
![試験装置外観](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f01.jpg)
![走行前の試験品](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f02.jpg)

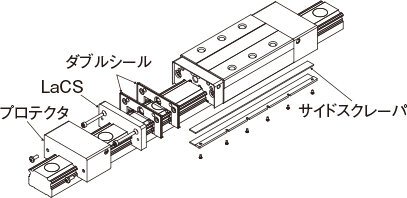

SVR/SVS形 装着オプション(TTHHYY仕様)
![](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f06.jpg)
TTHHYY仕様: | |
ダブルシール 積層形接触スクレーパLaCS プロテクタ サイドスクレーパ |

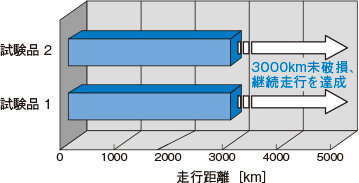

試験結果
![3000km走行時での試験品](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f04.jpg)
![](https://www.thk.com/jp/assets/images/products/caged_ball_svr_ja_img_f05.jpg)
クーラントや異物が入る過酷環境下における3000km走行時でも、SVR/SVS形は製品性能を維持し続けます。
