総ボールタイプLMガイド ミニチュア RSX形 RSX-M形
RSX形の標準タイプです。
基本定格荷重(kN):基本動定格荷重 0.37~5.59 / 基本静定格荷重 0.53~6.78
サイズ :
5,7,9,12,15
![](https://www.thk.com/jp/assets/images/products/rsx_m.png)
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
- 製品の比較がしやすい ハイライト機能
- 何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
ブロック対応オプション
シール、スクレーバ
- エンドシール
- サイドシール
- インナシール
- エンドシール+サイドシール(+インナシール)
- ダブルシール+サイドシール(+インナシール)
- エンドシール+サイドシール(+インナシール)+金属スクレーパ
- ダブルシール+サイドシール(+インナシール)+金属スクレーパ
- 各種シール取付後のLMブロック寸法(L寸法)
- シール抵抗最大値
- 積層形接触スクレーパLaCS(ラックス)
- LaCS取付後のLMブロック寸法(L寸法)
- LaCS取付時のグリースニップル増加分寸法
- LaCSの抵抗最大値
- サイドスクレーパ
- サイドスクレーパの抵抗最大値
- プロテクタ
- プロテクタ取付後のLMブロック寸法(L寸法)
- 低摺動接触シールLiCS(リックス)
- LiCS取付後のLMブロック寸法(L寸法)
- LiCS取付時のグリースニップル増加分寸法
- LiCSの抵抗最大値
- 高耐薬 フッ素シール
- フッ素シール及び各種オプション取付時のブロック全長
- FSの抵抗最大値
レール対応オプション
カバー
- プレートカバー SV形
- プレートカバー
- スチールテープ SP形
- 専用 ジャバラ
- 専用LMカバー
キャップ
- 専用 キャップ CV形/C形
- 専用 キャップ GC形
潤滑
ブロック対応オプション
- 潤滑装置QZ
- QZ取付後のLMブロック寸法(L寸法)
防錆
ブロック・レール対応オプション
表面処理
- 表面処理
材質
- ステンレス鋼製
その他
- 潤滑アダプター
- 抜き挿し治具
- エンドピースEP形
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報
寸法図・寸法表

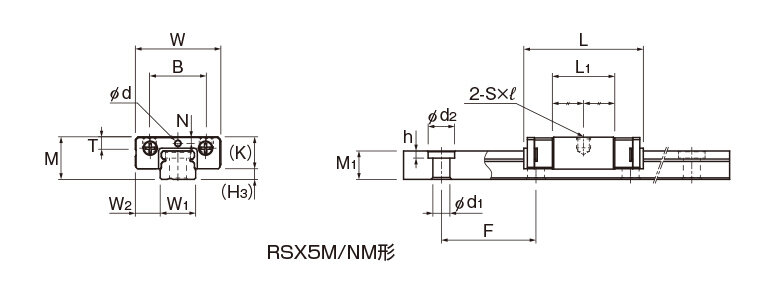

![](https://www.thk.com/jp/assets/images/products/rsx_m_ja_img_s01.jpg)
![](https://www.thk.com/jp/assets/images/products/rsx_m_ja_img_s02.jpg)

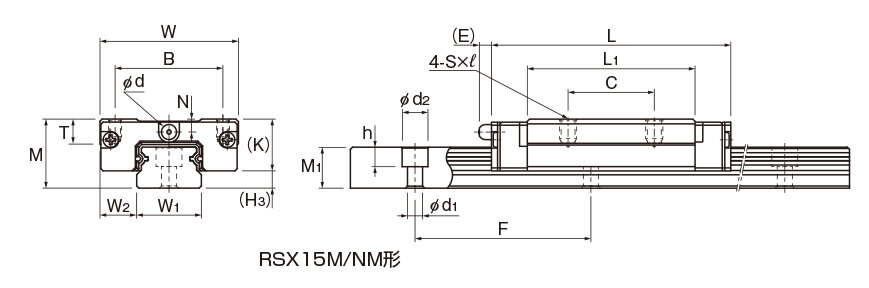

![](https://www.thk.com/jp/assets/images/products/rsx_m_ja_img_s03.jpg)
![](https://www.thk.com/jp/assets/images/products/rsx_m_ja_img_s04.jpg)
注) LMブロック、LMレール、ボールの材質にステンレス鋼を使用しているので、耐食性、耐環境性に優れています。
給脂以外の目的で給脂穴を使用すると破損の原因となります。
寸法表に関する注意事項
注1)長さ*長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照)
静的許容モーメント*
- 1個 LMブロック1個における静的許容モーメント
- 2個密着 LMブロックを2個密着した状態での静的許容モーメント
- ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUの場合の寸法です。
注2) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。
● RSX5、7形のLMブロック取付け時のボルト参考締付トルクを下表に示します。
呼び形番 | ねじの呼び形番 | ねじ深さ[mm] | 参考締付トルク[N・m]* |
---|---|---|---|
RSX 5 | M2 | 1.5 | 0.4 |
RSX 7 | M2 | 2.3 | 0.4 |
- ※ 締付トルク以上で締め付けてしまうと精度に影響を及ぼします。
必ず規定値の締付トルク以下で締め付けてください。

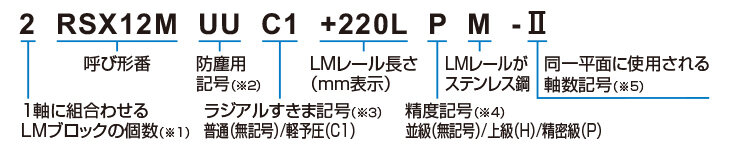

呼び形番の構成例
![](https://www.thk.com/jp/assets/images/products/rsx_m_ja_img_s05.jpg)
(※1) LMブロック1個の場合は無記号
(※2) オプション:防塵(防塵用部品)参照
(※3) 各形番の詳細情報「ラジアルすきま規格」参照
(※4) 各形番の詳細情報「精度規格」参照
(※5) LMガイドの使用条件参照
- (注)この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
ご発注時の注意点
[発注単位]
LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。
LMガイドの発注例
![](https://www.thk.com/jp/assets/images/products/lm_guide_order_point_default_ja_img_01.jpg)
![](https://www.thk.com/jp/assets/images/products/lm_guide_order_point_default_ja_img_02.jpg)
