総ボールタイプLMガイドミニチュア RSX形 RSX-NM形

RSX-M形に対してLMブロック全長（L）を長くし、定格荷重と許容モーメントを大きくしたタイプです。

高精度
4方向等荷重形
4方向形
ミニチュア
ロングブロック(LMガイド)
ボルト取付方向（上）

基本定格荷重(kN)：基本動定格荷重 0.45～8.27 ／基本静定格荷重 0.7～11.8　
サイズ : 5,7,9,12,15

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

ブロック対応オプション

シール、スクレーバ

レール対応オプション

カバー

プレートカバー　SV形
プレートカバー
スチールテープ　SP形
専用ジャバラ
専用LMカバー

キャップ

ブロック対応オプション

ブロック・レール対応オプション

表面処理

材質

潤滑アダプター
抜き挿し治具
エンドピースEP形

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

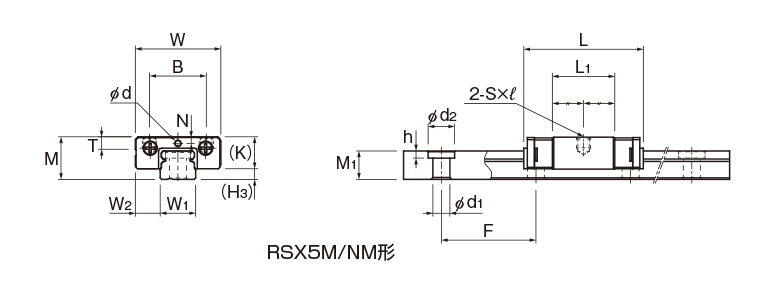

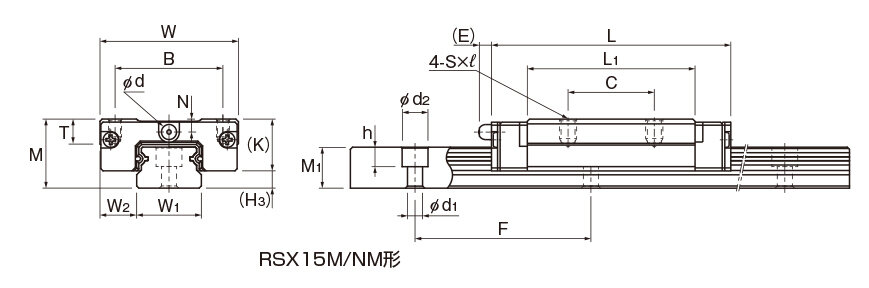

寸法図・寸法表

注) LMブロック、LMレール、ボールの材質にステンレス鋼を使用しているので、耐食性、耐環境性に優れています。
給脂以外の目的で給脂穴を使用すると破損の原因となります。

寸法表に関する注意事項

注1）長さ^＊長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照）

静的許容モーメント^＊

1個 LMブロック1個における静的許容モーメント
2個密着 LMブロックを2個密着した状態での静的許容モーメント

ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUの場合の寸法です。

注2) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。

● RSX5、7形のLMブロック取付け時のボルト参考締付トルクを下表に示します。

参考締付トルク

呼び形番	ねじの呼び形番	ねじ深さ[mm]	参考締付トルク[N・m]^*
RSX 5	M2	1.5	0.4
RSX 7	M2	2.3	0.4

※　　締付トルク以上で締め付けてしまうと精度に影響を及ぼします。
必ず規定値の締付トルク以下で締め付けてください。

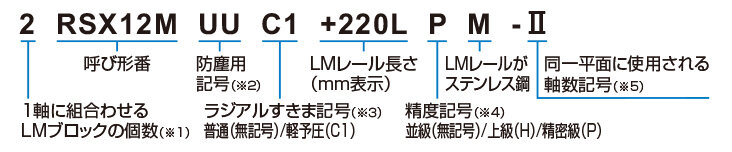

呼び形番の構成例

(※1) LMブロック1個の場合は無記号
(※2) オプション：防塵(防塵用部品)参照
(※3) 各形番の詳細情報「ラジアルすきま規格」参照
(※4) 各形番の詳細情報「精度規格」参照
(※5) LMガイドの使用条件参照

（注）この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)

ご発注時の注意点

[発注単位]

LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。

LMガイドの発注例
