呼び形番の構成例

呼び形番は各形番の特長により構成が異なりますので、対応の呼び形番の構成例をご参照ください。

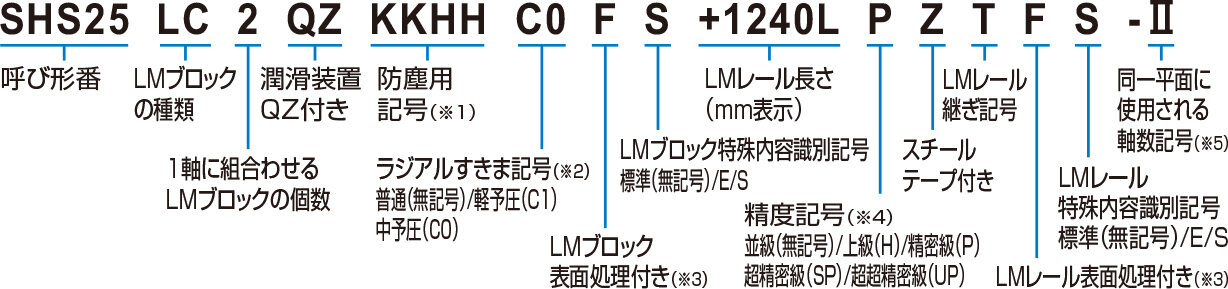

LMガイド

対象形番

● SHS形, SSR形, SVR/SVS形, SHW形, HSR形, SR形, NR-X/NRS-X形, NR/NRS形, HRW形, JR形, NSR-TBC形, HSR-M1形, SR-M1形, HSR-M2形

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「ラジアルすきま規格」参照
（※3）
表面処理参照
（※4）
各形番の詳細情報「精度規格」参照
（※5）
LMガイドの使用条件参照
注）
この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。）
潤滑装置QZ付きの場合、グリースニップルは付きません。潤滑装置QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。
LMブロックとLMレールの特殊内容の詳細は、THKにお問い合わせください。

● EPF形

（※1）
精度記号参照
注）
この呼び形番は1軸ユニットで1setとします。

ローラータイプLMガイド

対象形番

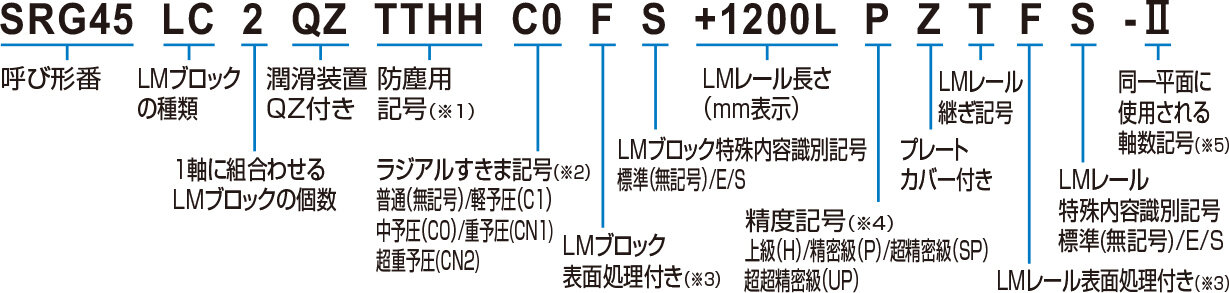

● SRG形, SRN形, SRW形, HRX形

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「ラジアルすきま規格」参照
（※3）
表面処理参照
（※4）
各形番の詳細情報「精度規格」参照
（※5）
LMガイドの使用条件参照
注）
SRG15～65形は上級以上、その他の形番は精密級以上となります。（並級の設定はありません。）
SRN形は上級以上となります。（並級の設定はありません。）
SRW形は、精密級以上となります。（並級、上級の設定はありません。）
HRX形は、上級と精密級のみとなります。
この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。）
潤滑装置QZ付きの場合、グリースニップルは付きません。潤滑装置QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。
LMブロックとLMレールの特殊内容の詳細は、THKにお問い合わせください。

ミニチュアLMガイド

対象形番

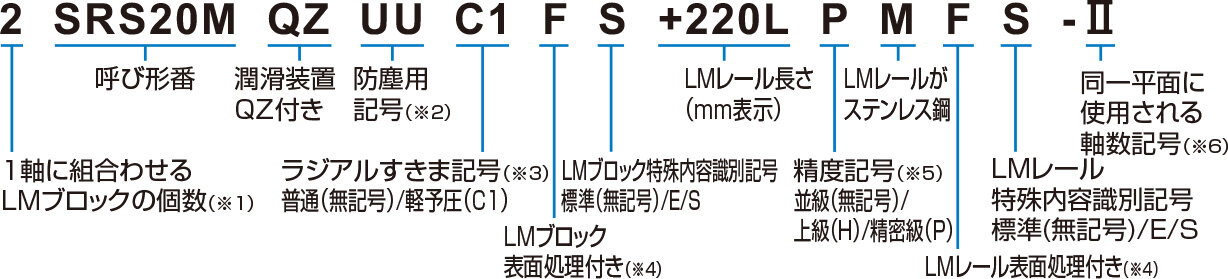

● SRS形, RSX形, RSR形, RSX-M1形, RSR-M1形

（※1）
LMブロック1個の場合は無記号
（※2）
オプション：防塵（防塵用部品）参照
（※3）
各形番の詳細情報「ラジアルすきま規格」参照
（※4）
表面処理参照
（※5）
各形番の詳細情報「精度規格」参照
（※6）
LMガイドの使用条件参照
注）
この呼び形番は1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、最低2setとなります。）
潤滑装置QZ付きの場合、グリースニップルは付きません。潤滑装置QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。
LMブロックとLMレールの特殊内容の詳細は、THKにお問い合わせください。

クロスLMガイド

対象形番

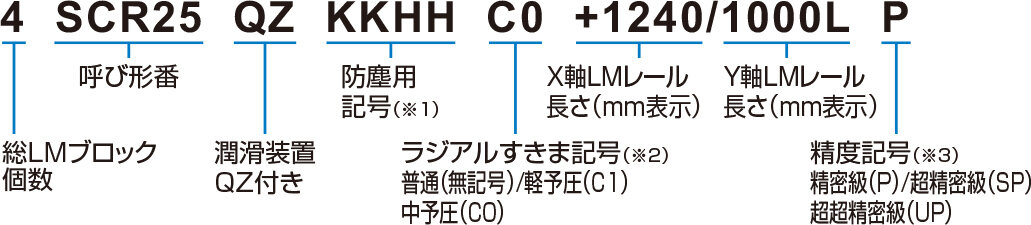

● SCR形, CSR形, MX形

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「ラジアルすきま規格」参照
（※3）
各形番の詳細情報「精度規格」参照
注）
潤滑装置QZ付きの場合、グリースニップルは付きません。潤滑装置QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。

セパレートLMガイド

対象形番

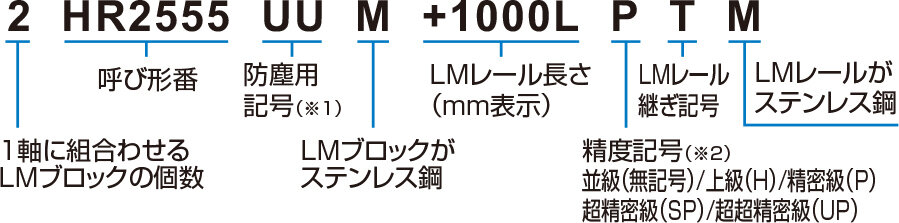

● HR形

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「精度規格」参照
注）
HR形の1setとは同一平面に使用されるLMレール2本とLMブロックを組合わせた状態をいいます。

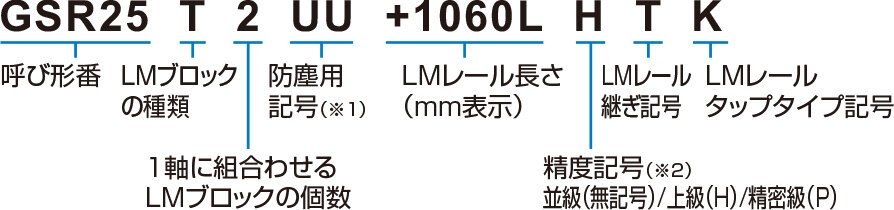

● GSR形

● LMレールとLMブロックの組合わせ

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「精度規格」参照
注）
GSR形の1set：この呼び形番は1軸ユニットで1setとします。

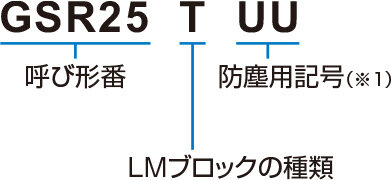

● LMブロック

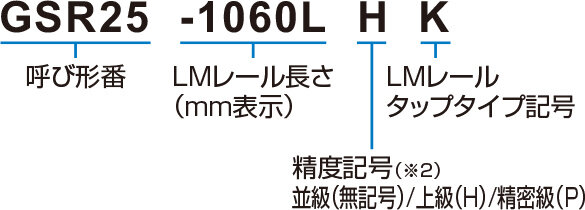

● LMレール

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「精度規格」参照

Rガイド

対象形番

● HCR形

（※1）
オプション：防塵（防塵用部品）参照
（※2）
各形番の詳細情報「ラジアルすきま規格」参照
（※3）
各形番の詳細情報「精度規格」参照
（※4）
1つの円弧に使用するLMレールの本数です。詳細はTHKにお問い合わせください。
（※5）
HCR15～65形はLMレールを継ぎ使用する場合、防塵オプションのエンドシールは低抵抗エンドシールを使用します。

直曲ガイド

対象形番

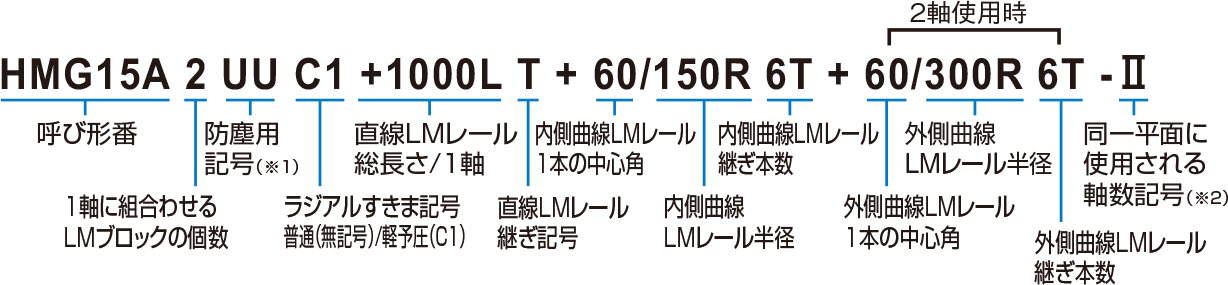

● HMG形

（※1）
オプション：防塵（防塵用部品）参照
（※2）
LMガイドの使用条件参照
注）
この呼び形番はLMブロックとLMレールで1setとします。（2軸使用の場合の必要数は、2setとなります。）
HMG形はシールなしが標準となります。シールを装着する場合は、直曲シール（記号：UU）となります。

中低真空用LMガイド

対象形番

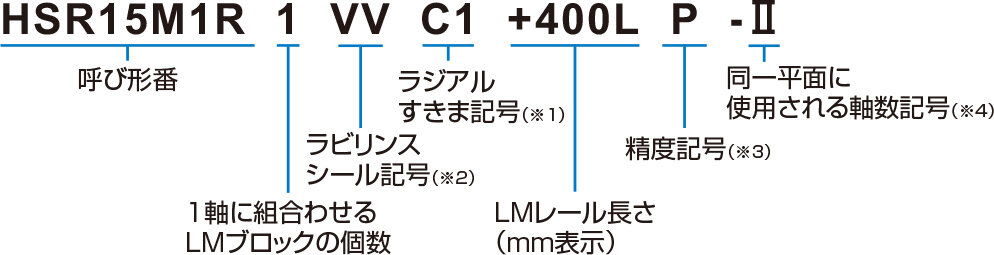

● HSR-M1VV形

（※1）
各形番の詳細情報「ラジアルすきま規格」参照
（※2）
ラビリンスシール記号参照
（※3）
各形番の詳細情報「精度規格」参照
（※4）
LMガイドの使用条件参照
注）
ラジアルすきま・LMレール最大長さ・精度等級については、HSR形と同等になります。
この呼び形番は、1軸ユニットで1setとします。（2軸平行使用の場合の必要数は、2setとなります。）

呼び形番
