使用条件の設定
LMガイドの使用条件
取付姿勢について
LMガイドの取付姿勢は、つぎの5種類にわけられます。LMガイドの取付姿勢が水平使用以外では潤滑剤が転動面までまわりにくい場合があります。取付姿勢およびグリースニップル・配管継手が各LMブロックのどの位置に取付くかをTHKに必ずご連絡ください。潤滑については潤滑関連製品「潤滑について」をご参照ください。
取付姿勢について

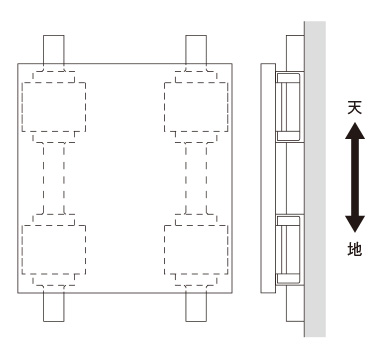

| 水平使用（記号：H） | 逆使用（記号：R） | 壁掛使用（記号：K） | |||
|---|---|---|---|---|---|
|
|
|
|||

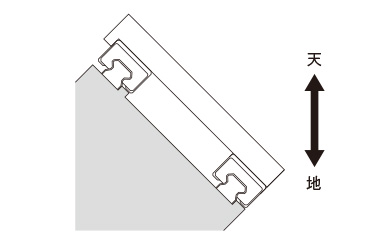

| 立使用（記号：V） | スラント使用（記号：T） | ||||
|
|
||||
軸数記号
LMガイドを同一平面上に並列に組合わせて使用する場合、あらかじめ組合わせるLMレールの本数（軸数記号）をご指示ください。
（ 精度規格については各形番の詳細情報「精度規格」および「ラジアルすきま規格」を ご参照ください。）
軸数記号
| 軸数記号：なし | 軸数記号：Ⅱ | 軸数記号：Ⅱ |
|---|---|---|
|
必要軸数1
|
必要軸数2
|
必要軸数2
|
| 軸数記号：Ⅲ | 軸数記号：Ⅳ | その他 |
|
必要軸数3
|

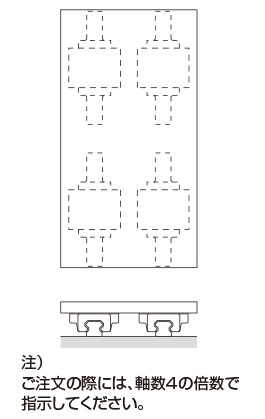

必要軸数4
|
必要軸数2
|
