精度の決定

精度規格

LMガイドの精度は、走り平行度、高さ・幅の寸法許容差、1軸に数個のLMブロックを使用する場合や、同一平面上に数軸取付ける場合に必要となる高さ・幅のペア相互差を各形番ごとに規定しています。
詳細は各形番の詳細情報「精度規格」各形番の精度規格をご参照ください。

LMレールを基準ベース面にボルトで締付けた状態で、LMブロックをLMレールの全長にわたり走行させたときの、LMブロックとLMレール基準面部同士の平行度誤差。

同一平面上に組合わされる各々のLMブロックの、高さ（M）寸法の最小値と最大値の差。

1本のLMレールに組合わされる各々のLMブロックとLMレール間の幅（W₂）寸法の、最大値と最小値の差。

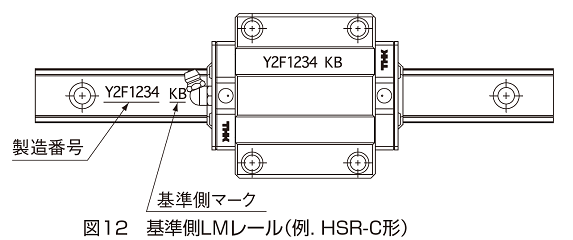

注1）同一平面上に2軸以上並列使用する場合、幅（W₂）の寸法許容差、ペア相互差は基準側のみ適用されます。従動側にも幅（W₂）の寸法許容差、ペア相互差の適用を希望される場合は、ご指示ください。基準側LMレールの番号末尾には、KBと印字されています。ただし、並級については印字されておりません。
注2）精度測定値はLMブロック中心点または中心部の平均値を示します。
注3）アルミベースのような剛性のない箇所に取付けて使用する場合には、LMレールの曲がりが機械精度に影響しますので、あらかじめ真直度を規定する必要があります。

使用機種に合わせたLMガイドの精度等級の選定目安を表13 に示します。
