リニアブッシュ圧入組付タイプ LMHB形 LMHB形

圧入による簡単組付、独自設計でスキマなく静かな動き、ISO 10285 Series 1準拠です。LMHB形はハウジングに圧入組付けするリニアブッシュです。THK独自設計の湾曲した金属プレートによるバネ効果で、スムーズかつ静かな動きを実現しました。LMHB形のスキマは、ハウジングとLMシャフトの組み合わせにより設定されます。

コンパクト
圧入組付タイプ

基本定格荷重 N ：基本動定格荷重 432～1462 ／基本静定格荷重 211～786

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

材質、表面処理
防塵

選択した項目を表示する

表示結果

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

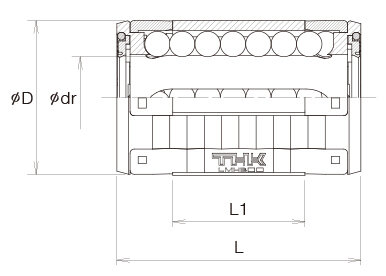

寸法図・寸法表

寸法表に関する注意事項

※1:　内接円径の許容差は、推奨ハウジング内径(H7)の下限値に圧入した時の値を示します。「ハウジング内径寸法、LMシャフト外径寸法」についてはTHKにお問い合わせください。
内接円径は、ハウジングの内径により変化します。内接円径の許容差に金属プレートの湾曲量は含みません。

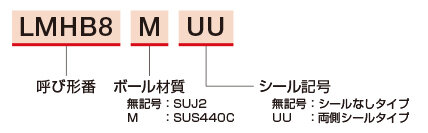

呼び形番の構成例
