LMローラーの取付け
LMローラーの取付例を形番別に示します。進行方向に対するLMローラーの傾きをおさえるために、取付面に基準面を設けて押しあてます。LMローラーの取付基準面は軌道台に刻印されたTHKマークの反対側です。

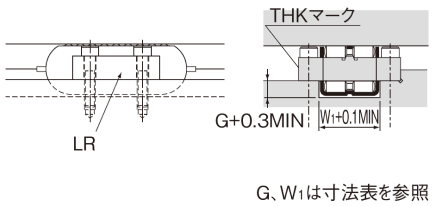

(a)LR形、LR-Z形の取付け
軌道台に設けられた4本の取付ボルト穴を利用して固定します。

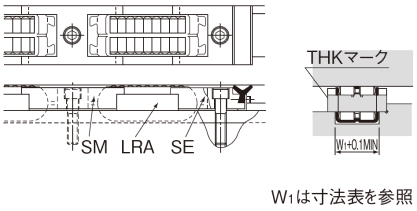

(b)LRA形、LRA-Z形の取付け
LMローラーの固定は、取付金具SM形、SE形を使用すると簡単です。SE形にはワイパがセットされているので、防塵効果を高めます。
(c)LRB形、LRB-Z形の取付け
LMローラーの固定は、取付金具SMB形、SEB形を使用すると簡単です。SEB形にはワイパがセットされているので、防塵効果を高めます。
(d)LRU形の取付け
軌道台に設けられた4本の取付ボルト穴を利用して固定します。取付穴公差は右図をご参照ください。
LRU形の固定には表1に示すねじを推奨します。
表1 LRU形固定ねじ
| 呼び形番 | 六角穴付きボルト | |
|---|---|---|
| メートルねじ | インチねじ | |
| LRU22.2 | M2.6 | ー |
| LRU25.4 | ー注) | 4 UNC |
| LRU38.1 | ー注) | 8 UNC |
| LRU50.8 | M5 | 10 UNC |
| LRU76.2 | M6 | 1/4 UNC |
注)メートルねじはボルト頭部とローラーが干渉しますので使用しないでください。
