Hřídel dutých šroubů řady N pro lepší chlazení kuličkových šroubů

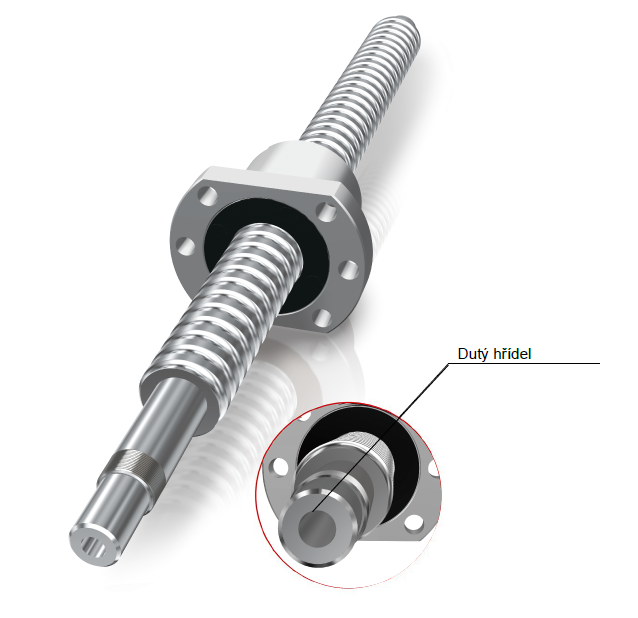

Obrázek 1 Hřídel s dutým šroubem řady N
Duté hřídele jsou k dispozici v přesnosti vedení C3, C5 a C7 pro následující kuličkové šrouby:
- „Caged Ball” typ: SDA-V, SDAN-V, SBN-V
- Typ bez „Caged Ball”: SDA-VZ, SDAN-VX, BIF-V, BNFN-V, BNF-V, EBB-V, EPB-V
Tabulka rozměrů
Jednotka: mm
Průměr šroubovice | Vnitřní průměr | Maximální délka šroubovice |
Maximální délka závitu šroubovice |
20 | 6 | 2000 | 1500 |
---|---|---|---|
25 | 8 | 3000 | 2000 |
32 | 8 | 3000 | 2000 |
