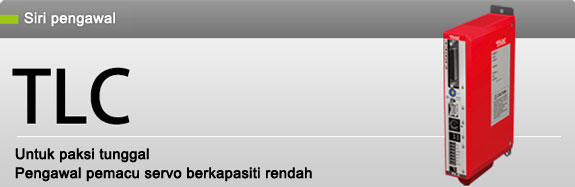

Untuk paksi tunggal, Servo berkapasiti rendah

Ciri-ciri
Persediaan yang sedia untuk digunakan dan mudah.

Pengendalian Mudah
Gunakan D-Step alat persediaan PC atau TDO operator digital untuk mengakses banyak fungsi yang berguna.

Fungsi
- Mod fungsi boleh pilih
(kedudukan 64, arahan input unit luaran, kedudukan 256, kedudukan 512, Mod solenoid 1, dan Mod solenoid 2)
- Kiraan data langkah: Sehingga 512 (bergantung pada mod fungsi)
- Sejarah penggera: Sehingga 50 (termasuk sejarah kuasa HIDUP)
- Menukar antara Auto/Manual, suis pelepasan brek
- Kaedah kawalan boleh pilih (kedudukan atau menekan)

TDO Operator Digital

TDO



Ciri-ciri
Pengendalian mudah dan pantas dan penetapan TLC dan THC dapat dilakukan tanpa menggunakan PC.

Pengendalian Mudah
Lembaran kekunci dengan rekaan tidak mengelirukan,

LC dengan cahaya latar (20 angka × 4 barisan).

Fungsi

- Memeriksa dan mengedit data langkah dan parameter
- Pengendalian penggerak
(Kembali ke kedudukan utama, Pengendalian jog, Pengendalian penggerak, Pelaksanaan program, Servo HIDUP/MATI, Brek elektromagnet HIDUP/MATI)
- Monitor (I/O, Kedudukan semasa, Perintah kedudukan, Perintah semasa, Paparan versi)
- Penggera (Paparan sejarah, Kosongkan sejarah, Hentikan paparan semasa kejadian, Set semula penggera)
- Tetapan (Luminans cahaya latar, Kontras LCD, Nada bip, Matikan cahaya latar secara automatik)
- Suis pendayaan (3 kedudukan) - Struktur pelindungan IP54 (kecuali penyambung kabel) - Bahasa paparan (Jepun/Inggeris)
Dimensi luaran: 110mm (W) × 218.3mm (H) × 66.6mm (D) (kecuali rabung)
Berat unit utama: 400g (kecuali kabel) Panjang kabel: 5m
TLC/THC disokong oleh Versi 1.03 atau lebih baharu.
TNU disokong oleh Versi 1.10 atau lebih baharu.


D-STEP alat persediaan PC

D-STEP



Pengendalian dan penetapan TLC dan THC dapat dilakukan dengan menggunakan PC.
Dilengkapi fungsi yang berguna untuk penyelenggaraan, seperti sandaran data atau mengelog keadaan pengendalian.
(OS yang disokong: Windows XP/Windows Vista/Windows 7)
