Ciri

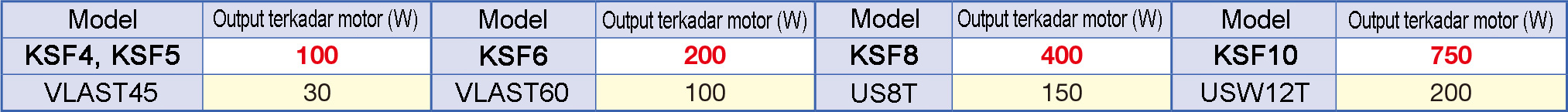

1. Output Terkadar Ditingkatkan bagi Motor Digunakan

Saiz aci skru bebola dibesarkan dengan unit landasan luaran kompak yang sama. Hujung aci juga dibesarkan yang membenarkan penggunaan motor yang bersaiz lebih besar berbanding penggerak THK yang sama saiz.
Ini membenarkan operasi berkelajuan tinggi, pecutan/nyahpecutan tinggi yang meningkatkan masa proses.

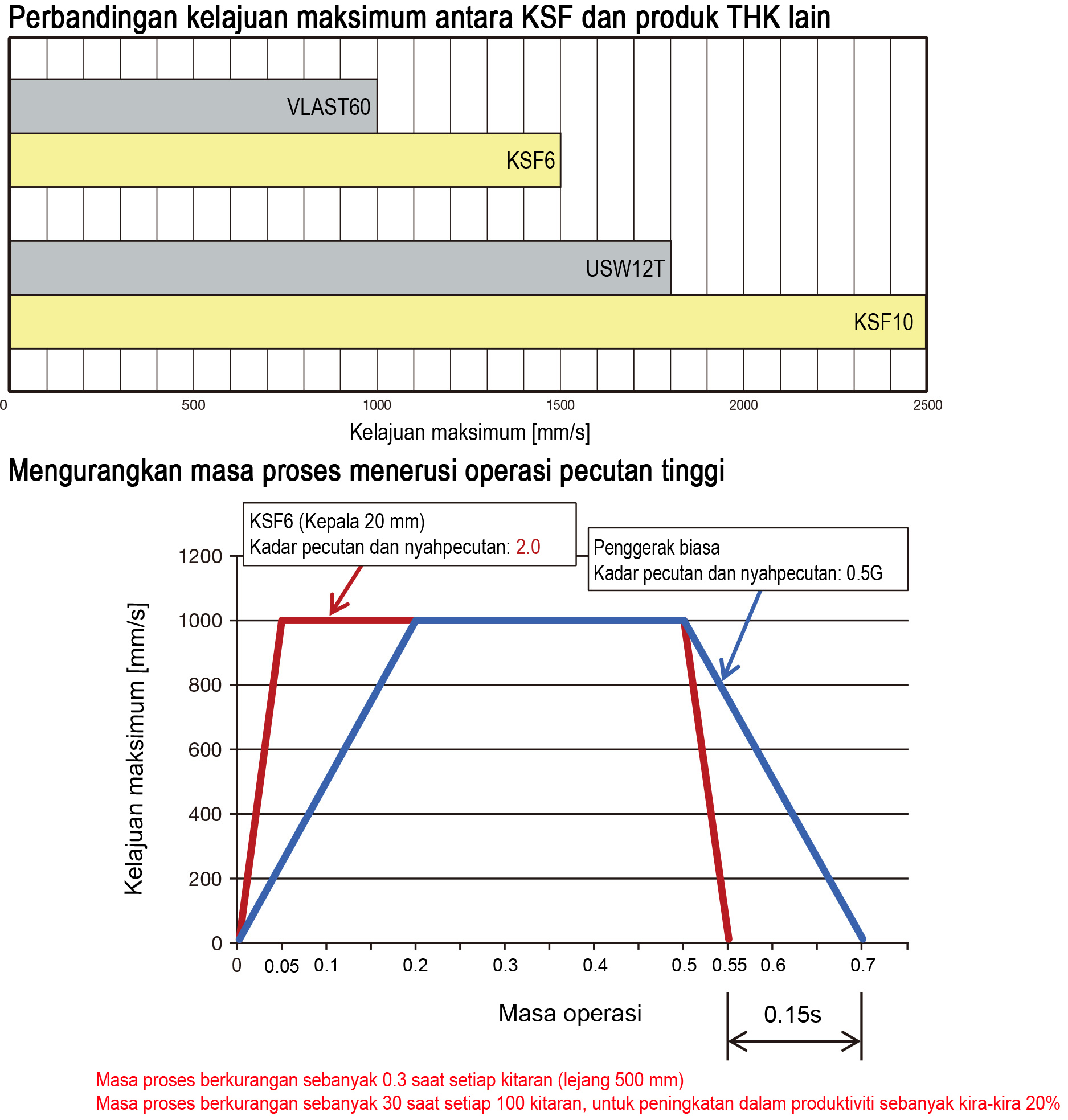

2. Kelajuan tinggi & pecutan/nyahpecutan tinggi

Skru bebola kepala yang lebih besar telah mencapai kelajuan maksimum 2,500 mm/s. (×Untuk KSF10, kepala 50)
Menggunakan motor output terkadar yang lebih besar untuk membenarkan peralihan pecutan/nyahpecutan tinggi. (Sehingga 2 G)

3. Hayat yang lama

Jangka hayat 20,000 km (jangka hayat 10,000 km untuk KSF4 dan KSF5 kepala 10 mm) dimungkinkan pada kapasiti muatan maksimum dengan meningkatkan rating muatan dinamik unit panduan LM dan unit skru bebola.

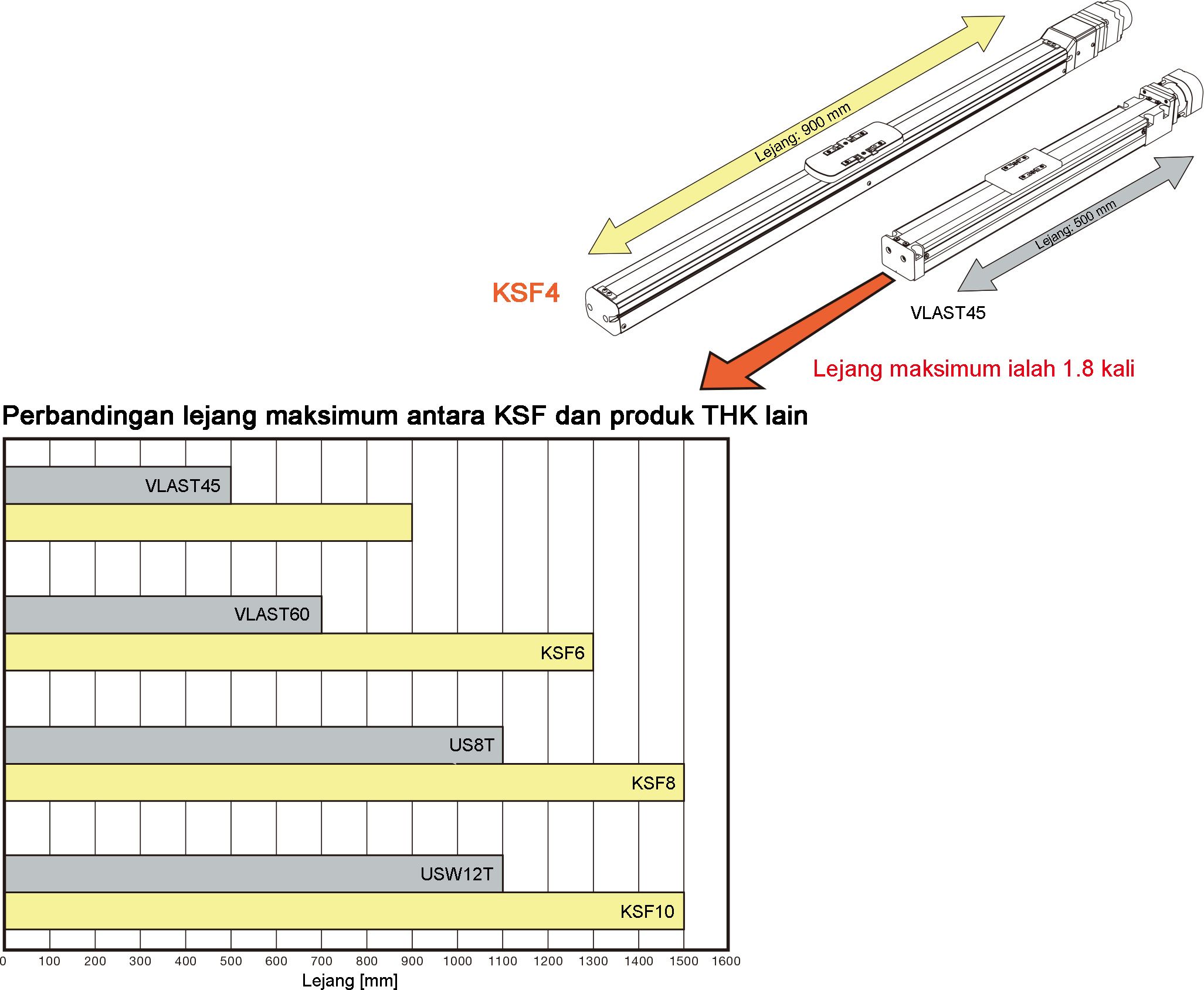

4. Lejang panjang

Diameter aci skru bebola kepala yang lebih besar telah mencapai operasi lejang lama sambil memastikan produk adalah kompak.



5. Operasi bebas penyelenggaraan untuk jangka masa yang panjang

Pelincir QZ yang membekalkan amaun pelincir yang tepat digunakan sebagai ciri standard membolehkan operasi bebas penyelenggaraan untuk jangka masa yang panjang.

6. Reka bentuk tertutup sepenuhnya

Jalur pengedap dan penutup sisi atas dikedapkan secara magnetik yang menyediakan struktur tertutup sepenuhnya. Ia menghalang kegagalan yang disebabkan kemasukan benda asing.
Dengan mengelakkan penggeseran dengan bahagian atas jalur pengedap, penjanaan partikel adalah rendah.

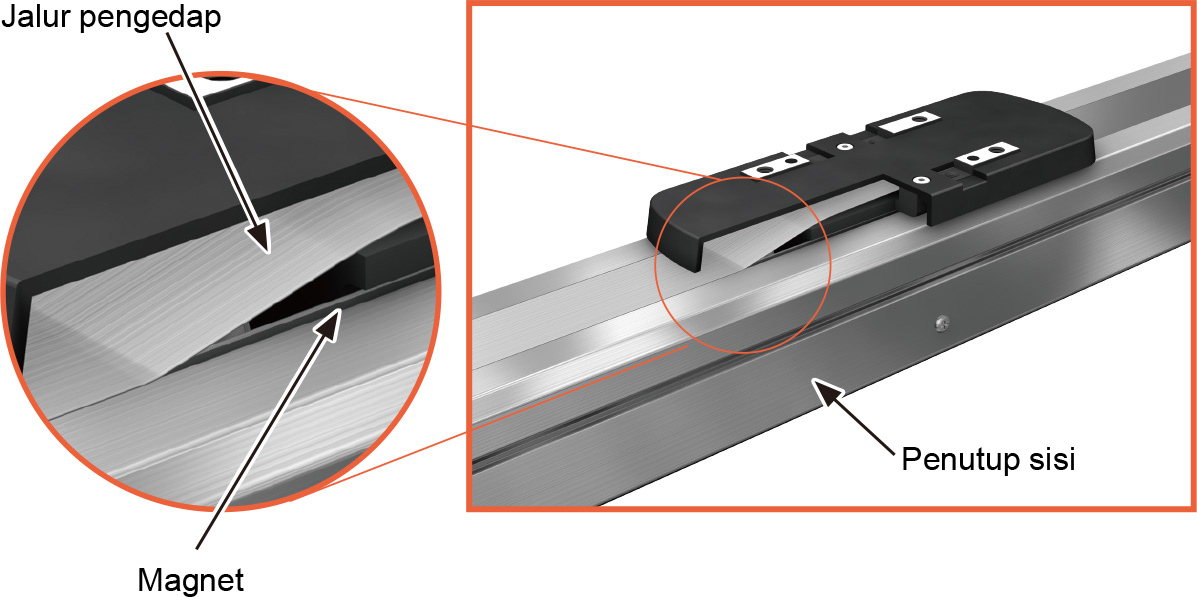

Kaedah tarikan magnetik
Magnet yang dibina dalam penutup sisi menarik jalur pengedap dan menghalangnya daripada terangkat, mengurangkan pengumpulan partikel.

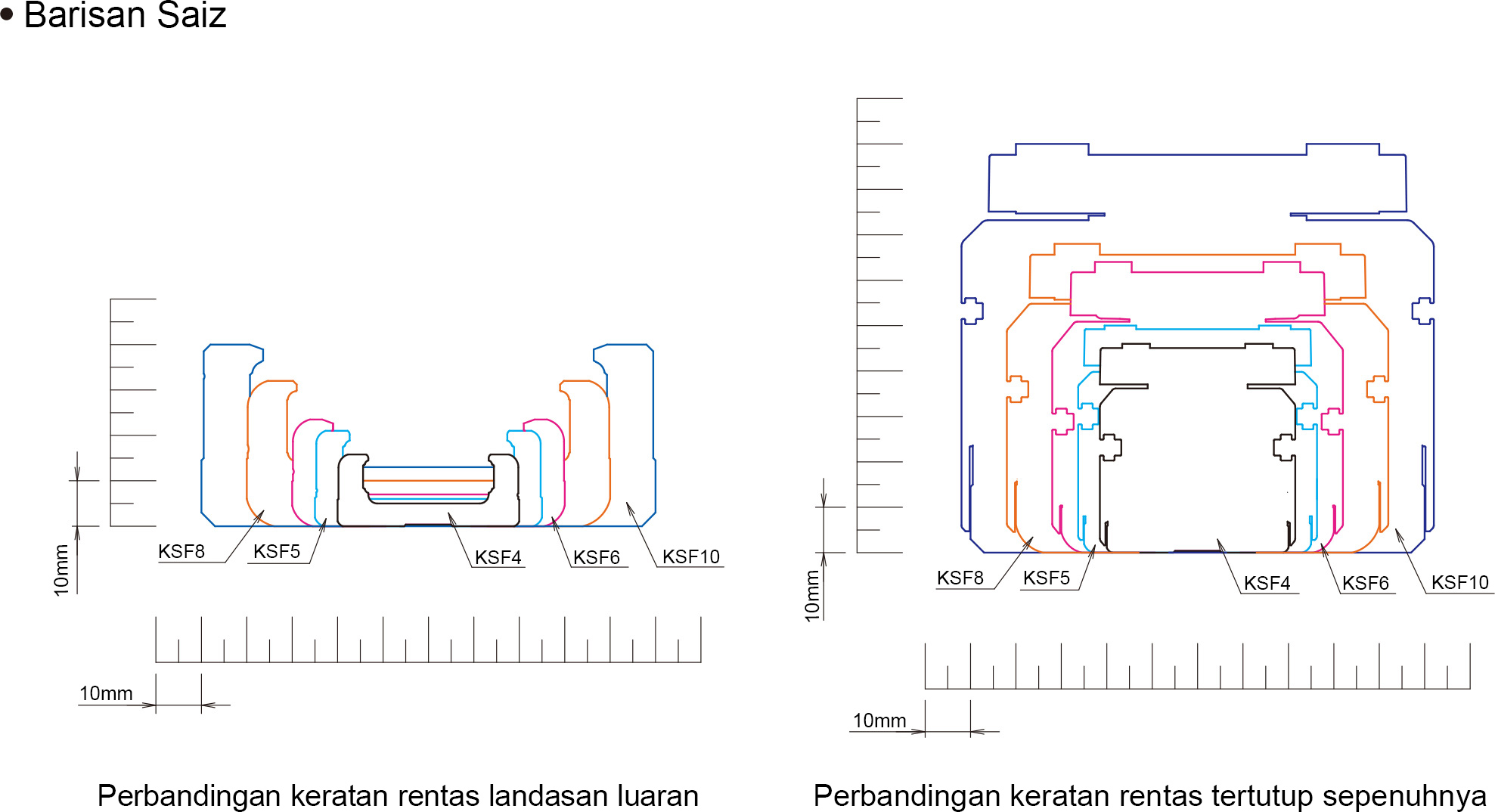

7. Pelbagai pilihan

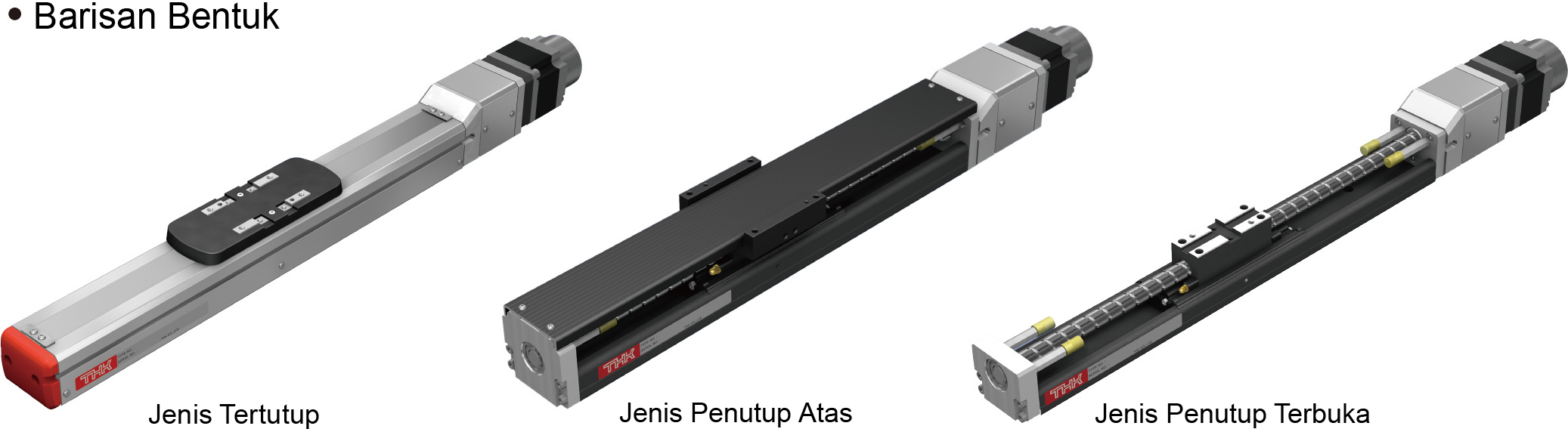

KSF10 telah ditambah pada barisan model menjadikan jumlah keseluruhan 5 model. Spesifikasi penutup terbuka dan penutup atas telah ditambah baru-baru ini untuk penyelenggaraan dan pelekapan yang lebih mudah.
Selain itu, jenis motor terlipat untuk jenis panjang kompak dan lekap belakang yang boleh dilekapkan tanpa mengalih keluar penutup yang telah ditambah, membolehkan pemilihan untuk disesuaikan dengan penggunaan.
Tambahan pula, motor daripada pengilang berlainan boleh dilekapkan, membolehkan pengguna untuk beroperasi dengan kaedah kawalan yang biasa.

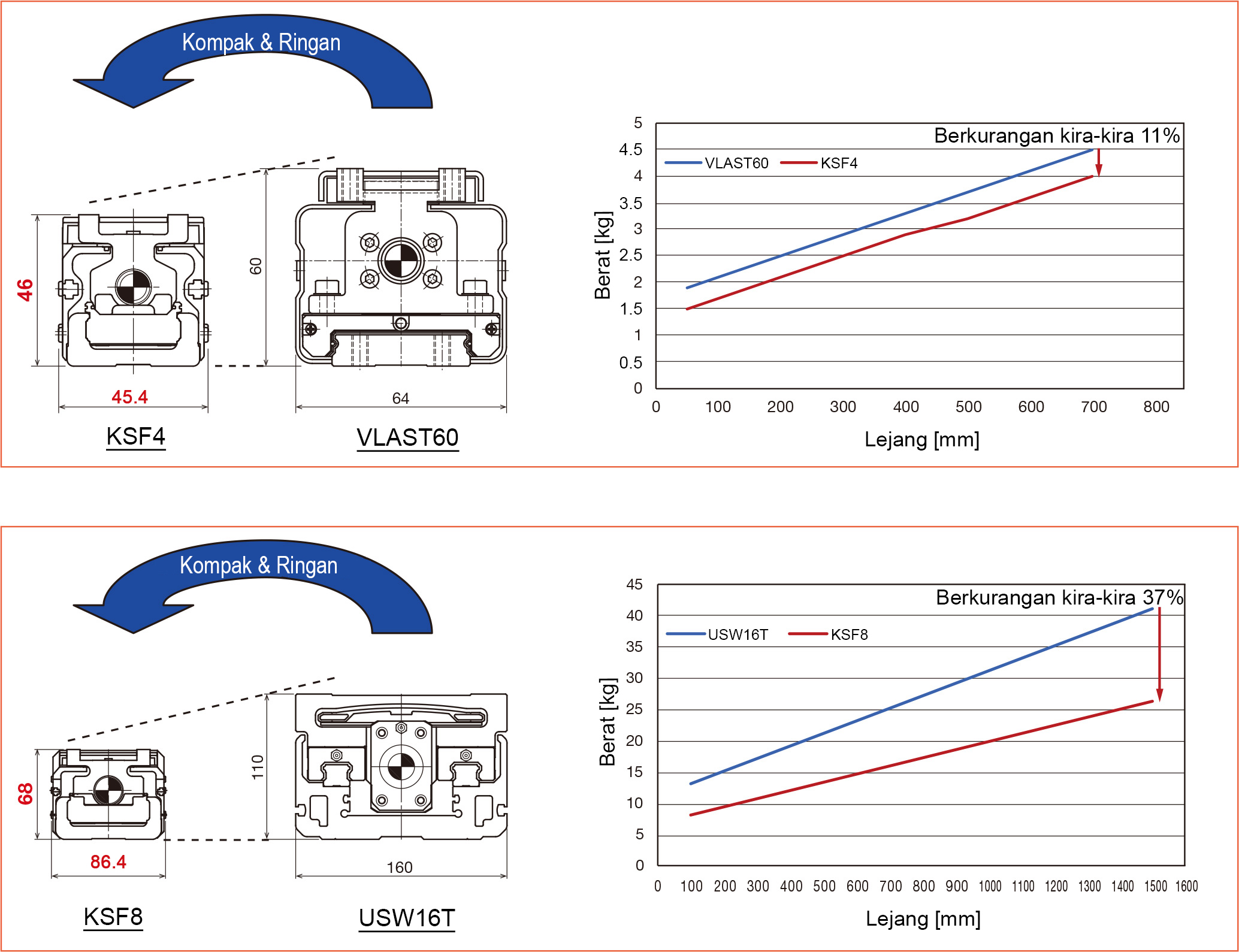

8. Kompak & Ringan

Apabila dibandingkan dengan penggerak THK menggunakan motor dengan output terkadar yang sama, KSF4 adalah kira-kira 45% lebih kompak dan 11% lebih ringan dalam berat berbanding model VLAST60, manakala KSF8 adalah kira-kira 67% lebih kompak dan 37% lebih ringan dalam berat berbanding model USW16T.
*KSF4: Apabila lejang ialah 700 mm
*KSF8: Apabila lejang ialah 1,500 mm





Barisan Produk


*Jika muat turun gagal, klik kanan butang "2D-CAD(DXF)" dan pilih "Save target as".

Penggandingan motor langsung dan terlipat

Nombor model Motor Brek

2D-CAD(DXF)

Penggandingan langsung

KSF4

Tidak disertakan

Spesifikasi/Dimensi

Disertakan

Spesifikasi/Dimensi

Tidak disertakan 2D-CAD(DXF)
Disertakan 2D-CAD(DXF)
KSF5

Tidak disertakan

Spesifikasi/Dimensi

2D-CAD(DXF)

Disertakan

Spesifikasi/Dimensi

Tidak disertakan
Disertakan
KSF6

Tidak disertakan

Spesifikasi/Dimensi

Disertakan

Spesifikasi/Dimensi

Tidak disertakan 2D-CAD(DXF)
Disertakan 2D-CAD(DXF)
KSF8

Tidak disertakan

Spesifikasi/Dimensi

2D-CAD(DXF)

Disertakan

Spesifikasi/Dimensi

Tidak disertakan
Disertakan

Penggandingan motor langsung dan terlipat Nombor model Motor Brek

2D-CAD(DXF)

Terlipat  KSF4R

Tidak disertakan

Spesifikasi/Dimensi

2D-CAD(DXF)

Disertakan

Spesifikasi/Dimensi

Tidak disertakan 2D-CAD(DXF)
Disertakan 2D-CAD(DXF)
KSF5R

Tidak disertakan

Spesifikasi/Dimensi

2D-CAD(DXF)

Disertakan

Spesifikasi/Dimensi

Tidak disertakan 2D-CAD(DXF)
Disertakan 2D-CAD(DXF)
KSF6R

Tidak disertakan

Spesifikasi/Dimensi

2D-CAD(DXF)

Disertakan

Spesifikasi/Dimensi

Tidak disertakan 2D-CAD(DXF)
Disertakan 2D-CAD(DXF)
KSF8R

Tidak disertakan

Spesifikasi/Dimensi

2D-CAD(DXF)

Disertakan

Spesifikasi/Dimensi

Tidak disertakan 2D-CAD(DXF)
Disertakan 2D-CAD(DXF)
