クリーンシリーズ 簡易クリーン構造 CKRF

コンパクトシリーズKRFに低発塵仕様をプラスしたクリーンアクチュエータ

  • サーボモータ対応
  • ステッピングモータ対応
  • クリーン仕様
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • 高速(アクチュエータ)
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力50W
  • モータ定格出力100W
  • モータ直結
CKRF4 ステッピングドライバTSC仕様
  • モータ直結

LMガイド部 基本定格荷重(N):基本動定格荷重 3590 / 基本静定格荷重 6300

CKRF4
  • モータ定格出力50W
  • モータ直結

LMガイド部 基本定格荷重(N):基本動定格荷重 3590 / 基本静定格荷重 6300

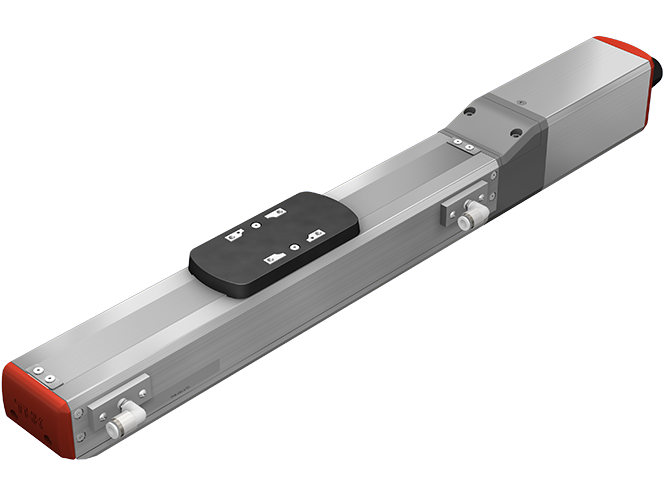

CKRF5 ステッピングドライバTSC仕様
  • モータ直結

LMガイド部 基本定格荷重(N):基本動定格荷重 7240 / 基本静定格荷重 12150

CKRF5
  • モータ定格出力50W
  • モータ直結

LMガイド部 基本定格荷重(N):基本動定格荷重 7240 / 基本静定格荷重 12150

CKRF6
  • モータ定格出力100W
  • モータ直結

LMガイド部 基本定格荷重(N):基本動定格荷重 11600 / 基本静定格荷重 20200

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録

特長① クリーン環境に最適な低発塵構造

新機構のフルカバー構造により、ストリップシール上面に接触がなく、発塵しにくい構造となっています。さらに、クリーン仕様のワンタッチ管継手KPQL(SMC㈱製)を採用し、吸気することで大幅に発塵を抑えます。アクチュエータ内部の吸引や使用される条件により、クリーン度(ISO14644-1:2015)クラス4相当を実現します。吸引継手は左右どちらでも取付けが可能です。

  • クリーン度は使用される条件により異なります。
    発塵試験参照

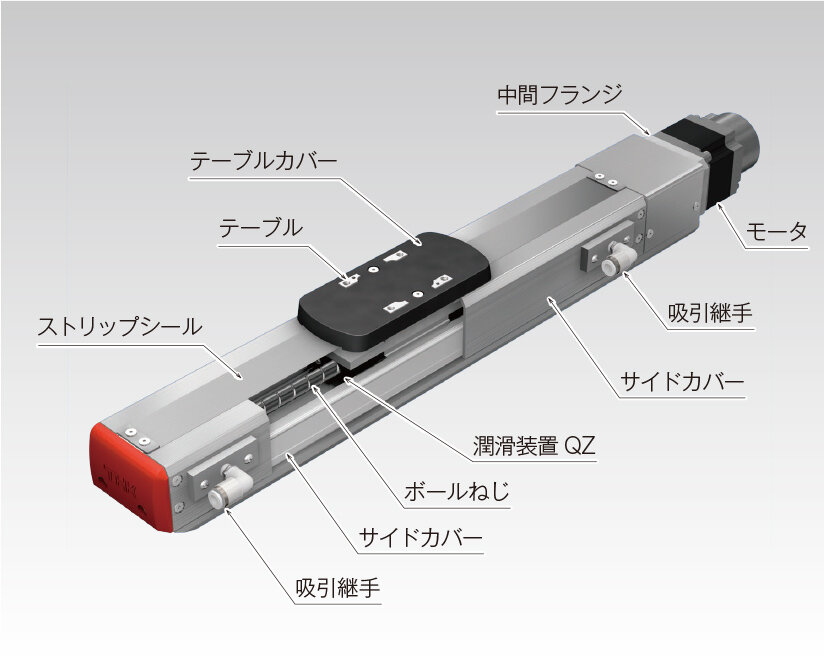

CKRF 構造

特長② 高速性

コンパクトシリーズ(KRF)を採用したことで、クリーン環境下において、高速動作を可能にしました。

特長③ 高剛性

U字形断面形状の鋼製アウタレール採用により、大きなモーメントを受けることができます。
アクチュエータ単体の剛性が高いため、省スペースな設計が可能です。

特長④ 長期メンテナンスフリー

適切な量の潤滑油供給を可能にした潤滑装置QZを標準採用したことで長期メンテナンスフリーを実現しました。

使用例

液晶ガラス搬送機
搬送

液晶ガラスの搬送部にクリーンシリーズのアクチュエータを使用しています。ストロークの長い3軸を組合わせております。剛性が必要なことから、X軸は幅広のアルミベースを用いたCGLを採用し、Y軸とZ軸はコンパクトなCKSFを採用しました。

液晶ガラス搬送機

シリーズ一覧(CKRF サーボドライバコントローラTLC/THC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
定格速度※5
[mm/s]
モータ定格出力
[W]
最大可搬質量※6[kg] 各ストロークにおける最高速度※7[mm/s]
ストローク※1[mm]
水平 壁掛け 垂直
300 350 400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1400 1500
CKRF4 6 50~300 300 50 12 8.5 3.5
300
CKRF5 6 50~550 300 50 22 18 7
300 250
10 500 21 13.5 6.5
500 430
CKRF6 6 50~800 300 100 36.5 30.5 14
300 260 220 200 170 150
10 500 36.5 23.5 11.5
500 440 380 330 290 260
  • ※5

    定格速度は、モータの定格回転数3000min-1時の速度です。

  • ※6

    最大可搬質量は、定格速度時、加減速度0.3G(リード6mmは0.15G、リード20mm以上は0.5G)の質量です。

  • ※7

    最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。

シリーズ一覧(CKRF ステッピングドライバコントローラTSC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
モータサイズ 最大可搬質量※8[kg] 各ストロークにおける最高速度※8[mm/s]
ストローク[mm]
水平 壁掛け 垂直
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
CKRF4 6 50~300 ステッピングモータ□35 6.5 6 4
300
CKRF5 6 50~550 ステッピングモータ□42 20 14.5 7.5
300 250
10 10 10 6
500 430
  • ※8

    使用条件により可搬質量と最高速度が変わります。詳しくは、各掲載ページの「速度と可搬質量 関係図」をご参照ください。

形番ごとの詳細情報

項目のリンクをコピー
項目をお気に入り登録

寸法図・寸法表

項目のリンクをコピー
項目をお気に入り登録
