コントローラシリーズ 単軸用ドライバコントローラ THC 大容量サーボドライバコントローラ THC

THKの豊富な電動アクチュエータラインナップに対応した簡単•高性能ドライバコントローラ

  • モータ定格出力100W
  • モータ定格出力150W
  • モータ定格出力200W
  • モータ定格出力400W
  • モータ定格出力750W
  • サーボモータ対応

表示項目を選択する

項目のリンクをコピー
項目をお気に入り登録

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

その他

センサ

  • センサ
  • 原点方式・原点位置 (センサ・センサレール取付箇所)
  • センサレール取付寸法
  • センサレール(別売)
  • フォトセンサ取付寸法
  • 近接センサ取付寸法
  • ジャバラ付き取付寸法
  • センサ選択時の注意点
  • リニアモータ用センサ取付け時寸法

フランジ / ブラケット

  • 中間フランジ(直結)
  • 中間フランジ(折返し)
  • TY用カップリング
  • モータブラケット
  • エンドプレート(直結)
  • モータ取付板(折返し)
  • 減速機(ベルト仕様)
  • 適用モータ一覧
  • 適用モータ、中間フランジ一覧
  • 適用カップリング一覧
  • モータ取付部
  • モータブラケット、モータ軸固定方法対応表(直結)
  • モータブラケット、モータ軸固定方法対応表(折返し)

本体

  • 裏タップ
  • 吊り治具
  • ベース固定金具
  • ベースプレート
  • SB:スライダベース
  • CB:シリンダベース
  • FL:フランジ
  • LB:リンクボール

ケーブル / ケーブルチェーン

  • ケーブルチェーン
  • ケーブル
  • リニアモータ用ケーブルチェーン取付け時寸法

セットアップツール

  • TDO
  • D-STEP
  • D-Assist Ver.2

潤滑

潤滑 / カバー

  • 潤滑装置QZ
  • ワイパーリングW
  • カバー
  • ジャバラ
  • 横給脂
  • 取付姿勢の注意点
  • 表面処理
  • リチウムイオンバッテリー
  • 回生抵抗

表示結果

詳細情報
寸法図・寸法表
オプション対応

詳細情報

項目のリンクをコピー
項目をお気に入り登録

寸法図・寸法表

項目のリンクをコピー
項目をお気に入り登録

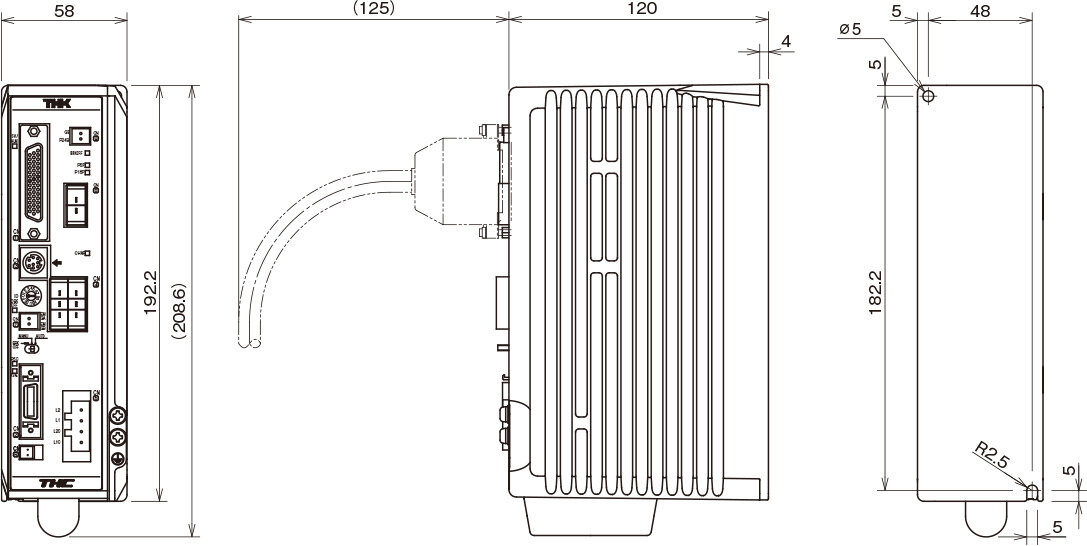

THC(100~200W)

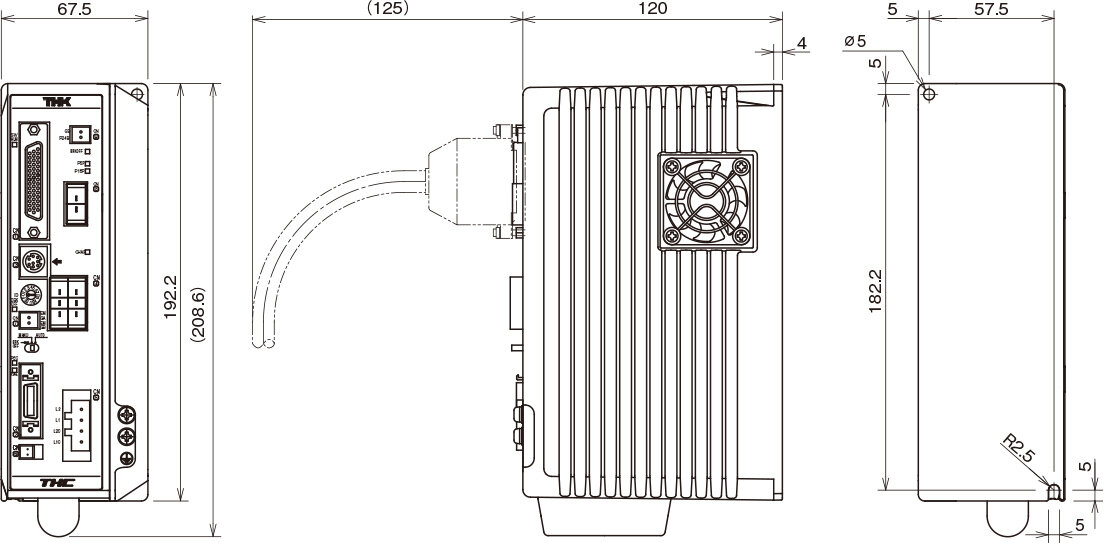

THC(400,750W)
形番構成

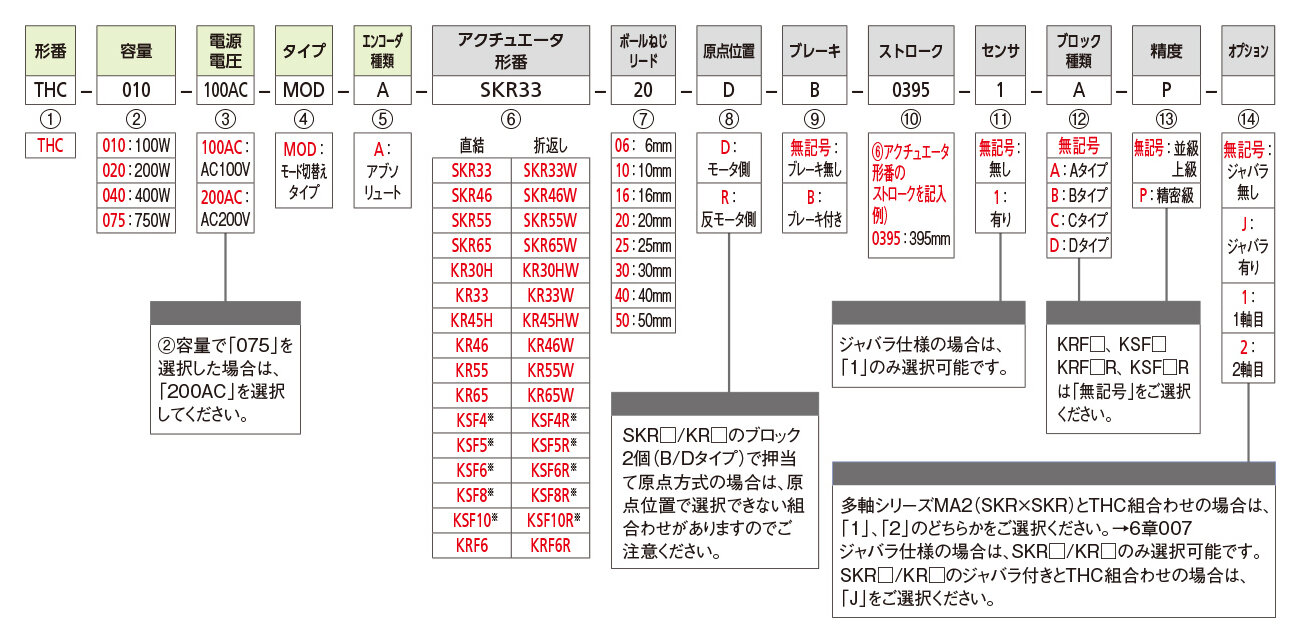

コンパクトシリーズ

  • SKR□/KR□のブロック2個(B/Dタイプ)で押当て原点方式の場合は、原点位置で選択できない組合わせがありますのでご注意ください。
    SKR詳細ページへ
    KR詳細ページへ

  • KSF□T、KSF□Uの場合は「KSF□」をご選択ください。

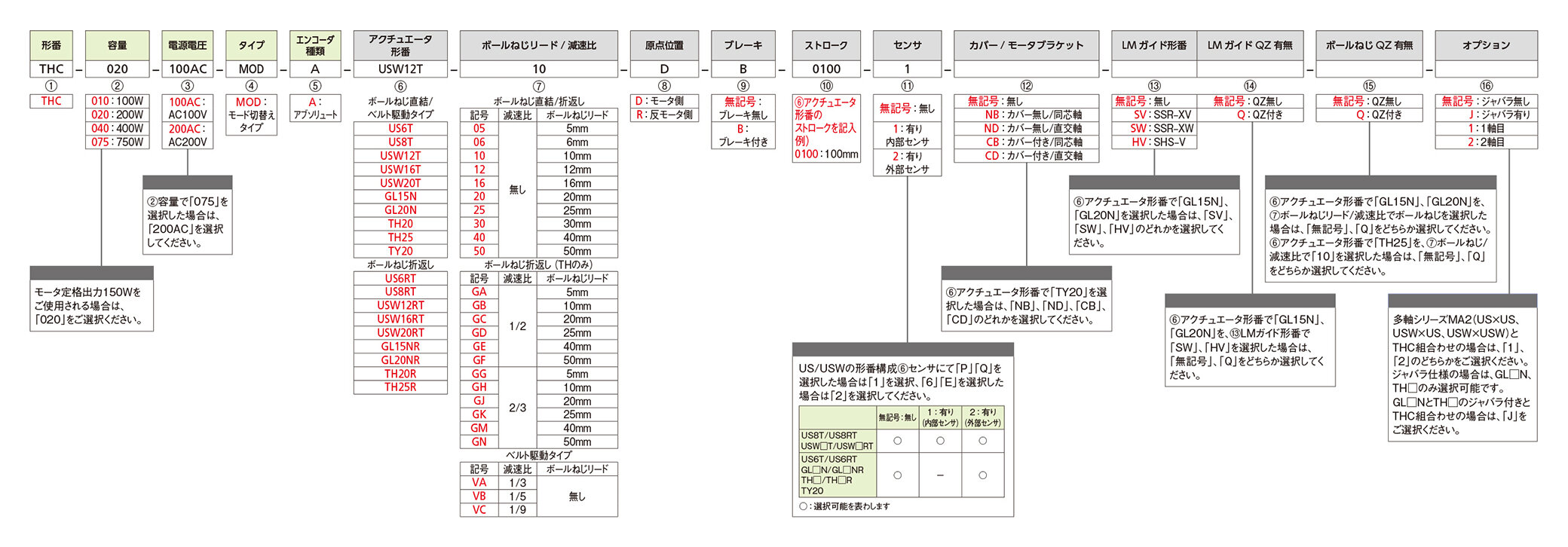

ユニバーサルシリーズ

  • US/USWの形番構成⑥センサにて「P」「Q」を選択した場合は「1」を選択、「6」「E」を選択した場合は「2」を選択してください。→2章005

  • 多軸シリーズMA2(US×US、USW×US、USW×USW)とTHC組合わせの場合は、「1」、「2」のどちらかをご選択ください。→6章007 ジャバラ仕様の場合は、GL□N、TH□のみ選択可能です。
    GL□NとTH□のジャバラ付きとTHC組合わせの場合は、「J」をご選択ください。

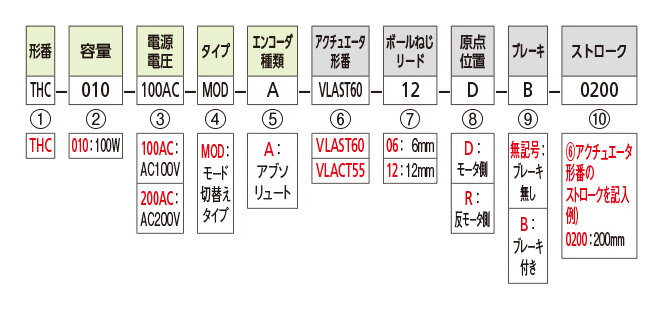

エコノミーシリーズ

プレスシリーズ

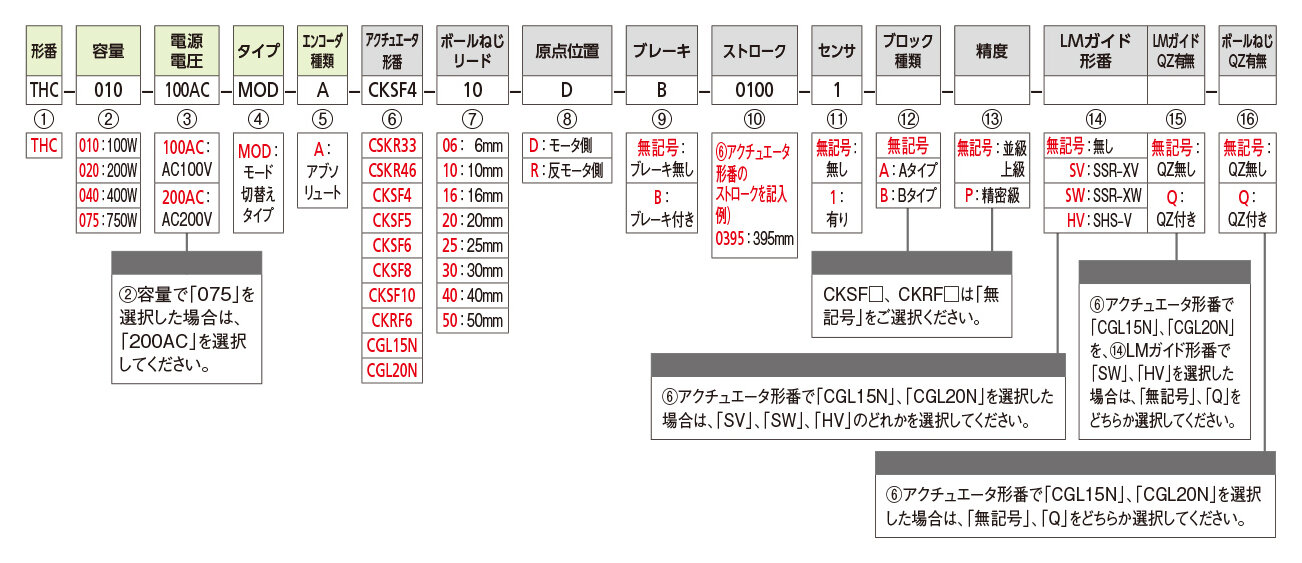

クリーンシリーズ

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

  • 製品の比較がしやすい ハイライト機能
  • 何度でも見返せる お気に入り機能

ポイント② 限定コンテンツ

製品 コンテンツ
LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ 軸方向すきま/軸の最大製作長さ ···
アクチュエータ 可動部質量 ···

オプション対応

項目のリンクをコピー
項目をお気に入り登録

オプションは選択されていません。

詳細情報をツールで確認

項目のリンクをコピー
項目をお気に入り登録

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
(「Designerは旧 最適品選定ツールです)
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。

呼び形番 Designer* 寿命計算* CAD
ダウンロード*
カタログ
ダウンロード
取扱説明書
ダウンロード
THC

*印はゲスト会員はご利用いただけません。
