エコノミーシリーズ シリンダタイプ EC ステッピングドライバ仕様

簡単コンパクトで多機能、しかもリーズナブルな電動アクチュエータです。

  • ステッピングモータ対応

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ直結
  • モータ折返し

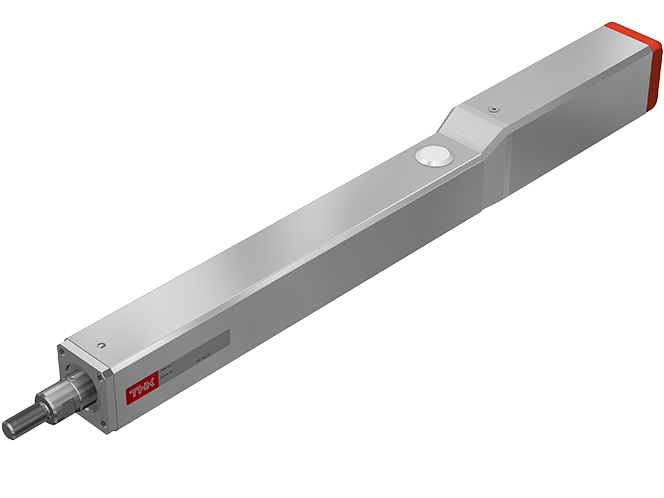

EC3 TSC仕様
  • モータ直結

ボールねじ部 基本定格荷重(N):基本動定格荷重 1400 / 基本静定格荷重 2440

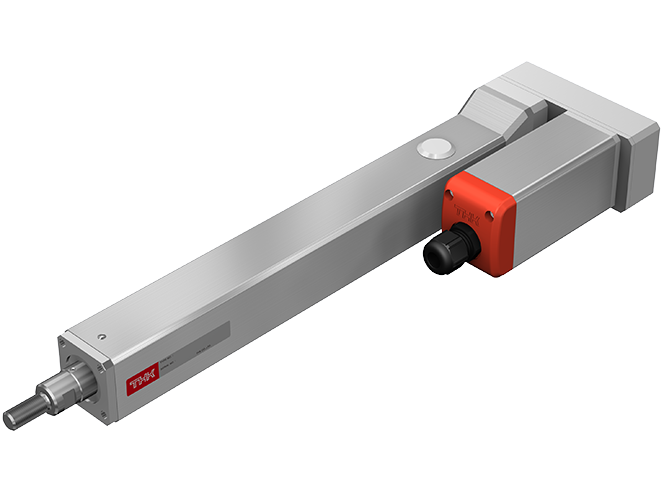

EC3R TSC仕様
  • モータ折返し

ボールねじ部 基本定格荷重(N):基本動定格荷重 1400 / 基本静定格荷重 2440

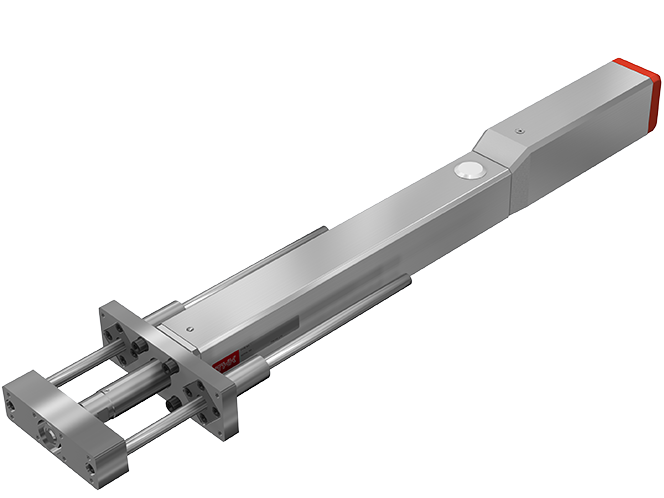

EC3H TSC仕様

ボールねじ部 基本定格荷重(N):基本動定格荷重 1400 / 基本静定格荷重 2440

EC4 TSC仕様
  • モータ直結

ボールねじ部 基本定格荷重(N) ボールねじリード6の場合:基本動定格荷重 1770 / 基本静定格荷重 3040 ボールねじ部 基本定格荷重(N) ボールねじリード12の場合:基本動定格荷重 920 / 基本静定格荷重 1600

EC4R TSC仕様
  • モータ折返し

ボールねじ部 基本定格荷重(N) ボールねじリード6の場合:基本動定格荷重 1770 / 基本静定格荷重 3040 ボールねじ部 基本定格荷重(N) ボールねじリード12の場合:基本動定格荷重 920 / 基本静定格荷重 1600

EC4H TSC仕様

ボールねじ部 基本定格荷重(N) ボールねじリード6の場合:基本動定格荷重 1770 / 基本静定格荷重 3040 ボールねじ部 基本定格荷重(N) ボールねじリード12の場合:基本動定格荷重 920 / 基本静定格荷重 1600

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録

特長① シンプルな構造でリーズナブル

EC シリンダタイプ 構造

特長② 用途に合わせたモータ選択が可能

リーズナブルなステッピングモータと高性能なサーボモータを用途に応じて選択可能です。専用コントローラによる制御も可能なため、セットアップが簡単にできるシリーズです。

形番

タイプ

ステッピングモータ

サーボモータ

EC

シリンダ

特長③ 長期メンテナンスフリー

ボールリテーナ入りLMガイドSRSを採用し、ボールねじ軸は最適な潤滑を可能にした潤滑装置QZを採用し、長期メンテナンスフリーを実現しました。
※ スライダタイプのみ。

特長④ 寿命計算が可能

使用条件に合わせてLMガイド、ボールねじの走行寿命が算出可能です。詳しくはTHKまでお問い合わせください。

使用例

ワーク昇降装置
搬送

医薬品の押し出し部にECを使用しています。押し出し部はエアシリンダから置き換えたことにより位置決め精度がしっかり出せるようになりました。

ワーク昇降装置

シリーズ一覧(EC ステッピングドライバコントローラTSC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
モータサイズ 最大可搬質量※1[kg] 各ストロークにおける最高速度※2[mm/s]
ストローク[mm]
水平 垂直
50 100 150 200 250 300 350 400 450 500 550 600
EC3 6 50~200 ステッピングモータ□35 15 6
187
EC3R 6 50~200 ステッピングモータ□35 15 3
187
EC3H 6 50~200 ステッピングモータ□35 15 6
187
EC4 6 50~300 ステッピングモータ□42 40 12
水平:250、垂直:240 230 170
12 25 4.5
450 340
EC4R 6 50~300 ステッピングモータ□42 40 6
250 230 170
12 15 4
水平:400、垂直:370 340
EC4H 6 50~300 ステッピングモータ□42 40 12
水平:250、垂直:240 230 170
12 25 4.5
450 340
  • ※1

    使用条件により可搬質量と最高速度が変わります。詳しくは、各掲載ページの「速度と可搬質量 関係図」をご参照ください。

  • ※2

    最高速度は、アクチュエータの許容速度によって制限される速度です。
