コンパクトシリーズ KR 左右ねじ仕様 KR-RL モータ折返し カバー無し
駆動部に「左右ねじ」を搭載し、「把持・開閉・左右対称」の動きを簡単に実現しました。
サイズ : 15,20,26,30H,33,45H,46,55,65
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
センサ
- センサ
- 原点方式・原点位置 （センサ・センサレール取付箇所）
- センサレール取付寸法
- センサレール（別売）
- フォトセンサ取付寸法
- 近接センサ取付寸法
- ジャバラ付き取付寸法
- センサ選択時の注意点
- リニアモータ用センサ取付け時寸法
フランジ / ブラケット
- 中間フランジ（直結）
- 中間フランジ（折返し）
- TY用カップリング
- モータブラケット
- エンドプレート（直結）
- モータ取付板（折返し）
- 減速機（ベルト仕様）
- 適用モータ一覧
- 適用モータ、中間フランジ一覧
- 適用カップリング一覧
- モータ取付部
- モータブラケット、モータ軸固定方法対応表（直結）
- モータブラケット、モータ軸固定方法対応表（折返し）
本体
- 裏タップ
- 吊り治具
- ベース固定金具
- ベースプレート
- SB:スライダベース
- CB:シリンダベース
- FL:フランジ
- LB:リンクボール
ケーブル / ケーブルチェーン
- ケーブルチェーン
- ケーブル
- リニアモータ用ケーブルチェーン取付け時寸法
セットアップツール
- TDO
- D-STEP
- D-Assist Ver.2
潤滑
潤滑 / カバー
- 潤滑装置QZ
- ワイパーリングW
- カバー
- ジャバラ
- 横給脂
- 取付姿勢の注意点
- 表面処理
- リチウムイオンバッテリー
- 回生抵抗
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報
寸法図・寸法表
寸法表に関する注意事項
- 注）
その他の外形寸法に関しては標準のKRシリーズと同様です。「コンパクトシリーズ KR」をご参照ください。改良のため予告なしに外観、仕様等変更することがあります。

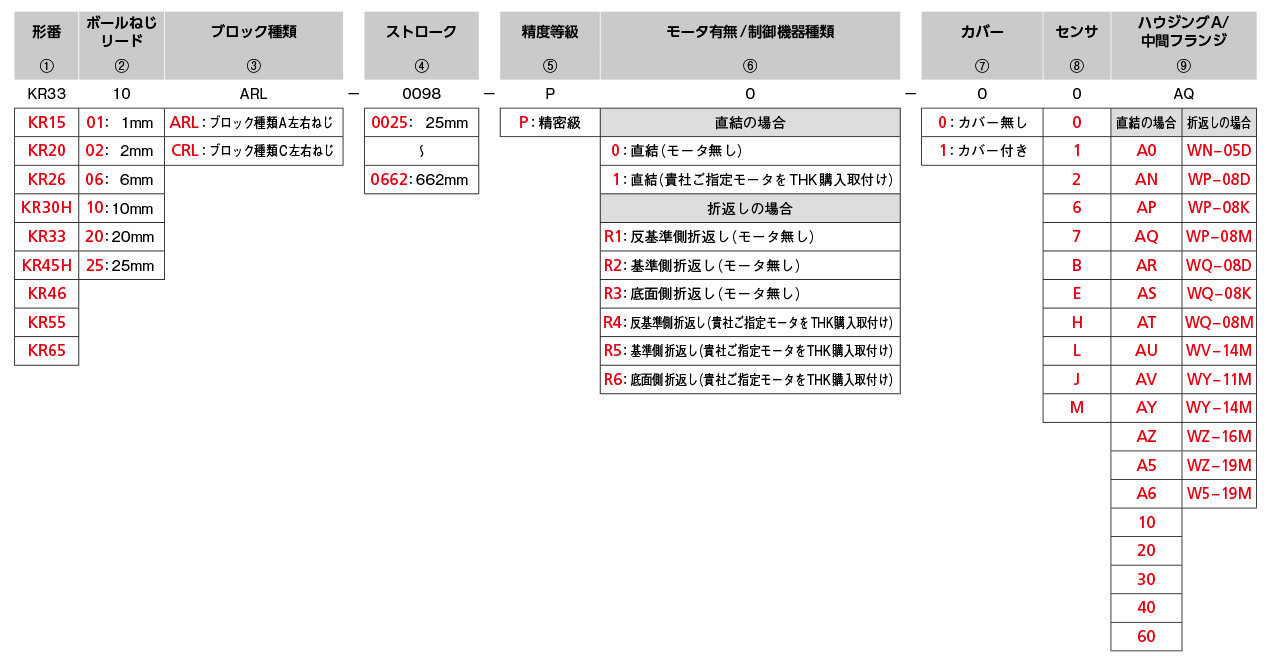

形番構成
形番構成に関する説明
- 注）
⑥⑧⑨の詳細に関しては「コンパクトシリーズ KR」をご参照ください。改良のため予告なしに外観、仕様等変更することがあります。
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| ストローク（mm）（メカストッパ間ストローク）Aタイプ / Bタイプ | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| [KR15] 25（31.4） / － |
 |
 |
 |
 |
 |
| [KR15] 37 （43.9） / － |
|
|
|||
| [KR15] 50（56.4） / － |
|
|
|||
| [KR15] 75（81.4） / － |
|
|
|||
| [KR20] 30（41.5） / － |
|
|
|
|
|
| [KR20] 55（66.5） / － |
|
|
|||
| [KR26] 59（68.5） / － |
|
|
|
|
|
| [KR26] 84（93.5） / － |
|
|
|||
| [KR30H] - / 46（60.3） |
|
|
|
|
|
| [KR30H] 51（59.8） / 71（85.3） |
|
|
|||
| [KR30H] 76（84.8） / 96（110.3） |
|
|
|||
| [KR30H] 101（109.8） / 121（135.3） |
|
|
|||
| [KR30H] 126（134.8） / 140（160.3） |
|
|
|||
| [KR30H] 151（159.8） / 171（185.3） |
|
|
|||
| [KR30H] 176（184.8） / 196（210.3） |
|
|
|||
| [KR30H] 201（209.8） / 221（235.3） |
|
|
|||
| [KR30H] 226（234.8） / 246（260.3） |
|
|
|||
| [KR30H] 251（259.8） / 271（285.3） |
|
|
|||
| [KR33] - / 48（60.5） |
|
|
|
|
|
| [KR33] 48（60） / 73（85.5） |
|
|
|||
| [KR33] 73（85） / 98（110.5） |
|
|
|||
| [KR33] 98（110） / 123（135.5） |
|
|
|||
| [KR33] 123（135） / 148（160.5） |
|
|
|||
| [KR33] 148（160） / 173（185.5） |
|
|
|||
| [KR33] 173（185） / 198（210.5） |
|
|
|||
| [KR33] 198 （210） / 223（235.5） |
|
|
|||
| [KR33] 223（225） / 248（260.5） |
|
|
|||
| [KR33] 248（260） / 273（285.5） |
|
|
|||
| [KR45H] - / 61（82） |
|
|
|
|
|
| [KR45H] - / 86（107） |
|
|
|||
| [KR45H] 81（94.5） / 111（132） |
|
|
|||
| [KR45H] 106（119.5） / 136（157） |
|
|
|||
| [KR45H] 131（144.5） / 161（182） |
|
|
|||
| [KR45H] 156（169.5） / 186（207） |
|
|
|||
| [KR45H] 181（194.5） / 211（232） |
|
|
|||
| [KR45H] 206（219.5） / 236（257） |
|
|
|||
| [KR45H] 231（244.5） / 261（282） |
|
|
|||
| [KR45H] 256（269.5） / 286（307） |
|
|
|||
| [KR45H] 281（294.5） / 311（332） |
|
|
|||
| [KR45H] 306（319.5） / 336（357） |
|
|
|||
| [KR45H] 331（344.5） / 361（382） |
|
|
|||
| [KR46] - / 51（77） |
|
|
|
|
|
| [KR46] - / 76（102） |
|
|
|||
| [KR46] - / 101（127） |
|
|
|||
| [KR46] 96（114.5） / 126（152） |
|
|
|||
| [KR46] 121（139.5） / 151（177） |
|
|
|||
| [KR46] 146（164.5） / 176（202） |
|
|
|||
| [KR46] 171（189.5） / 201（227） |
|
|
|||
| [KR46] 196（214.5） / 226（252） |
|
|
|||
| [KR46] 221（239.5） / 251（277） |
|
|
|||
| [KR46] 246（264.5） / 276（302） |
|
|
|||
| [KR46] 271（289.5） / 301（327） |
|
|
|||
| [KR46] 296（314.5） / 326（352） |
|
|
|||
| [KR46] 321（339.5） / 351（377） |
|
|
|||
| [KR55] 112（138） |
|
|
|
|
|
| [KR55] 137（163） |
|
|
|||
| [KR55] 162（188） |
|
|
|||
| [KR55] 187（213） |
|
|
|||
| [KR55] 212（238） |
|
|
|||
| [KR55] 237（263） |
|
|
|||
| [KR55] 262（288） |
|
|
|||
| [KR55] 287（313） |
|
|
|||
| [KR55] 312（338） |
|
|
|||
| [KR55] 337（363） |
|
|
|||
| [KR55] 362（388） |
|
|
|||
| [KR55] 387（413） |
|
|
|||
| [KR55] 412（438） |
|
|
|||
| [KR55] 437（463） |
|
|
|||
| [KR55] 462（488） |
|
|
|||
| [KR55] 487（513） |
|
|
|||
| [KR55] 512（538） |
|
|
|||
| [KR55] 537（563） |
|
|
|||
| [KR55] 562（588） |
|
|
|||
| [KR55] 587（613） |
|
|
|||
| [KR55] 612（638） |
|
|
|||
| [KR55] 637（663） |
|
|
|||
| [KR55] 662（688） |
|
|
|||
| [KR65] 100（120.１） |
|
|
|
|
|
| [KR65] 125（145.１） |
|
|
|||
| [KR65] 150（170.１） |
|
|
|||
| [KR65] 175（195.１） |
|
|
|||
| [KR65] 200（220.１） |
|
|
|||
| [KR65] 225（245.１） |
|
|
|||
| [KR65] 250（270.１） |
|
|
|||
| [KR65] 275（295.１） |
|
|
|||
| [KR65] 300（320.１） |
|
|
|||
| [KR65] 325（345.１） |
|
|
|||
| [KR65] 350（370.１） |
|
|
|||
| [KR65] 375（395.１） |
|
|
|||
| [KR65] 400（420.１） |
|
|
|||
| [KR65] 425（445.１） |
|
|
|||
| [KR65] 450（470.１） |
|
|
|||
| [KR65] 475（495.１） |
|
|
|||
| [KR65] 500（520.１） |
|
|
|||
| [KR65] 525（545.１） |
|
|
|||
| [KR65] 550（570.１） |
|
|
|||
| [KR65] 575（595.１） |
|
|
|||
| [KR65] 600（620.１） |
|
|
|||
| [KR65] 625（645.１） |
|
|
|||
| [KR65] 650（670.１） |
|
|
*印はゲスト会員はご利用いただけません。
注)Designer アイコンの遷移先は、セミオーダー品です。
