コンパクトシリーズ KRF フルカバータイプ KRF4

実績のあるKRのアウタレールを採用した、モーメント剛性の高い単軸アクチュエータです。

  • モータ定格出力50W
  • サーボモータ対応
  • ステッピングモータ対応
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力50W
  • モータ直結
  • モータ折返し
  • フルカバー
KRF4 ステッピングドライバTSC仕様
  • モータ直結
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 3590 / 基本静定格荷重 6300

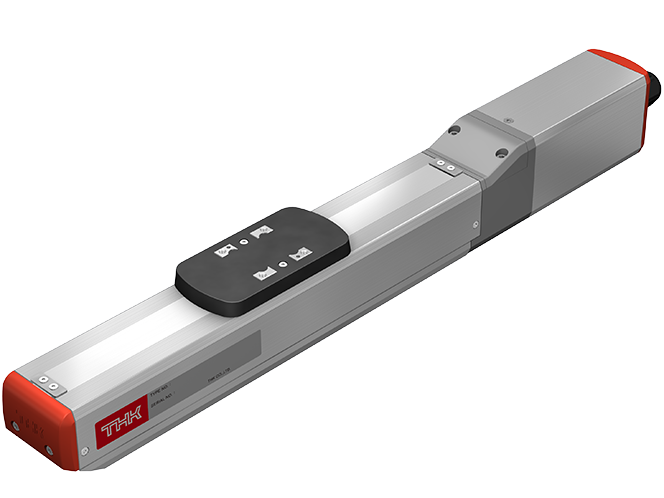

KRF4
  • モータ定格出力50W
  • モータ直結
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 3590 / 基本静定格荷重 6300

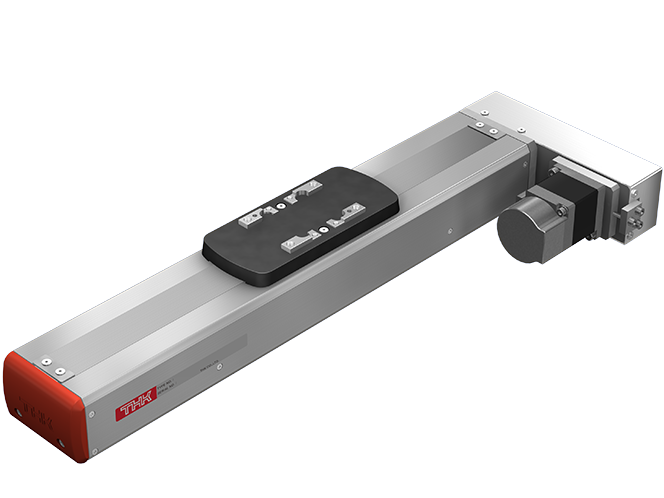

KRF4R
  • モータ定格出力50W
  • モータ折返し
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 3590 / 基本静定格荷重 6300

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録
KRF 構造

コンパクトシリーズ KRFは、KRをベースとしたLMガイドアクチュエータです。高剛性なU字形断面形状のアウタレールを採用し、高剛性・高精度なアクチュエータ機能をもっています。

シリーズ一覧(KRF ステッピングドライバコントローラTSC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
モータサイズ 最大可搬質量※6[kg] 各ストロークにおける最高速度[mm/s]
ストローク
水平 壁掛け 垂直
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
KRF4 6 50~300 ステッピングモータ□35 6.5 6 4
300
  • ※6

    使用条件により可搬質量と最高速度が変わります。詳しくは、各掲載ページの「速度と可搬質量 関係図」をご参照ください。

シリーズ一覧(KRF サーボドライバコントローラTLC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
定格速度※7
[mm/s]
モータ定格出力
[W]
最大可搬質量※8※9[kg] 各ストロークにおける最高速度※10[mm/s]
ストローク
水平 壁掛け 垂直
50 100 150 200 250 300 350 400 450 500 550 600 650 700 750 800
KRF4/KRF4R 6 50~300 300 50 12 8.5 3.5
300
  • ※7

    定格速度は、モータの定格回転数3000min-1時の速度です。

  • ※8

    最大可搬質量は、定格速度時、下記加減速度時の質量です。
    リード6mm:0.15G
    リード10mm:0.3G

  • ※9

    (   )内は折返し仕様の値です。

  • ※10

    最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。

形番ごとの詳細情報

項目のリンクをコピー
項目をお気に入り登録

寸法図・寸法表

項目のリンクをコピー
項目をお気に入り登録
