コンパクトシリーズ KSF 高速・高加減速対応 KSF10

大径ボールねじの採用により、高速・高加減速と長寿命の両立を実現しました。

  • モータ定格出力750W
  • サーボモータ対応
  • ステッピングモータ対応
  • ロングストローク(アクチュエータ)
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • 高速(アクチュエータ)
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力750W
  • モータ直結
  • モータ折返し
  • フルカバー
  • トップカバー
  • オープンカバー
KSF10
  • モータ定格出力750W
  • モータ直結
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 58500 / 基本静定格荷重 103700

KSF10R
  • モータ定格出力750W
  • モータ折返し
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 58500 / 基本静定格荷重 103700

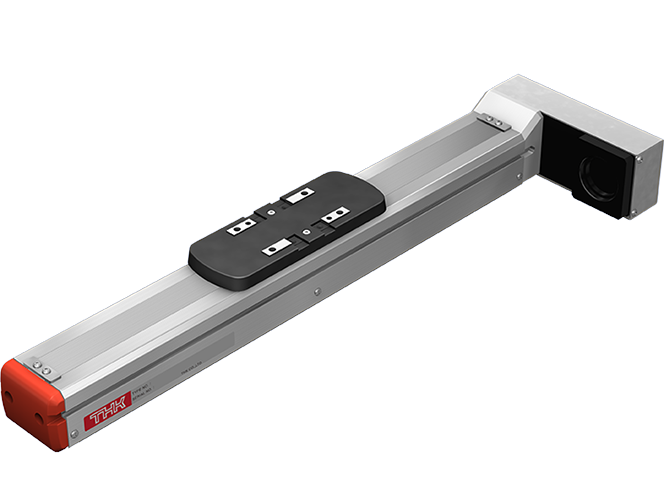

KSF10T
  • モータ定格出力750W
  • モータ直結
  • トップカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 58500 / 基本静定格荷重 103700

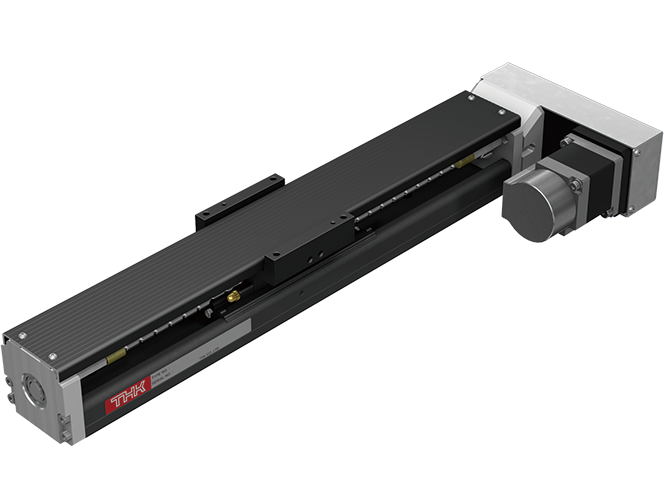

KSF10RT
  • モータ定格出力750W
  • モータ折返し
  • トップカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 58500 / 基本静定格荷重 103700

KSF10U
  • モータ定格出力750W
  • モータ直結
  • オープンカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 58500 / 基本静定格荷重 103700

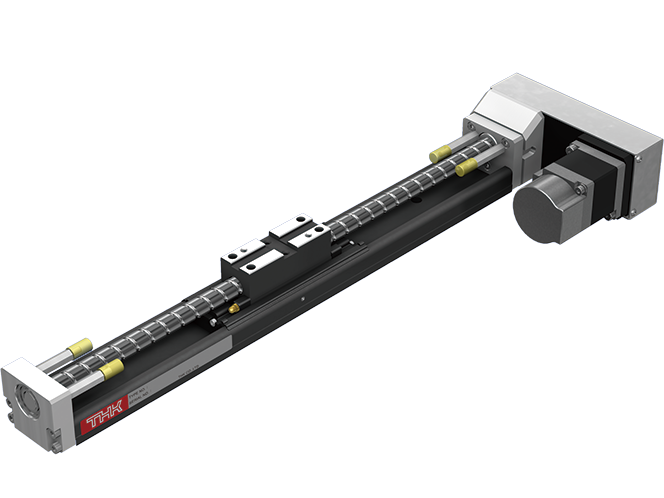

KSF10RU
  • モータ定格出力750W
  • モータ折返し
  • オープンカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 58500 / 基本静定格荷重 103700

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録
KSF 構造

コンパクトシリーズ KSF(大径ボールねじ採用)は、KRをベースとしたLMガイドアクチュエータです。高剛性なU字形断面形状のアウタレールを採用し、高剛性・高精度なアクチュエータ機能をもっています。

シリーズ一覧(KSF サーボドライバコントローラTHC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
定格速度※1
[mm/s]
モータ定格出力
[W]
最大可搬質量※2※3※4[kg] 各ストロークにおける最高速度※5[mm/s]
ストローク[mm]
水平 壁掛け 垂直
~400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1400 1500
KSF10/KSF10R
KSF10T/KSF10RT
KSF10U/KSF10RU
25 100~1500 1250 750 118.5(92.5) 76 33.5(28)
1250 1050 890 760 660 580 510
50 2500 40(37.5) 40(37.5) 14.5(12.5)
2500 2110 1790 1530 1330 1160 1030
  • ※1

    定格速度は、モータの定格回転数3000min-1時の速度です。

  • ※2

    最大可搬質量は、定格速度時、加減速度0.5G(リード20mm未満は0.3G)の質量です。

  • ※3

    フルカバー仕様の値です。

  • ※4

    (   )内は折返し仕様の値です。

  • ※5

    最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
    (  )内はアクチュエータの許容速度です。

形番ごとの詳細情報

項目のリンクをコピー
項目をお気に入り登録

寸法図・寸法表

項目のリンクをコピー
項目をお気に入り登録
