種類
特長タグをハイライトする
- モータ定格出力100W
- モータ直結
- モータ折返し
- フルカバー
- トップカバー
- オープンカバー
- モータ定格出力100W
- モータ直結
- フルカバー
LMガイド部 基本定格荷重(N)：基本動定格荷重 10200 ／ 基本静定格荷重 17900
- モータ定格出力100W
- モータ折返し
- フルカバー
LMガイド部 基本定格荷重(N)：基本動定格荷重 10200 ／ 基本静定格荷重 17900
- モータ定格出力100W
- モータ直結
- トップカバー
LMガイド部 基本定格荷重(N)：基本動定格荷重 10200 ／ 基本静定格荷重 17900
- モータ定格出力100W

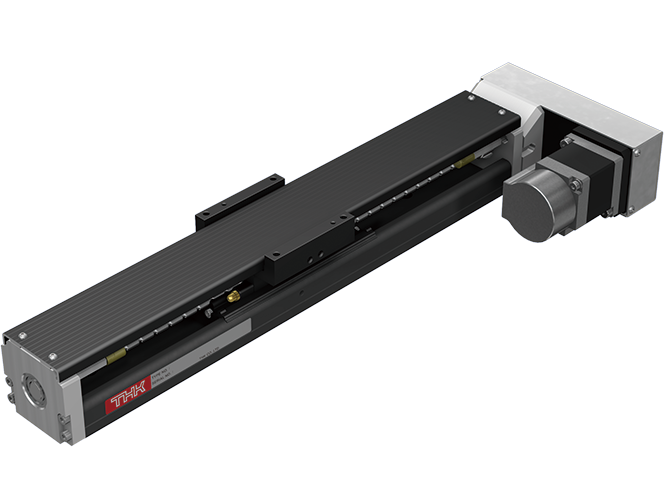

- モータ折返し
- トップカバー
LMガイド部 基本定格荷重(N)：基本動定格荷重 10200 ／ 基本静定格荷重 17900
- モータ定格出力100W
- モータ直結
- オープンカバー
LMガイド部 基本定格荷重(N)：基本動定格荷重 10200 ／ 基本静定格荷重 17900
- モータ定格出力100W

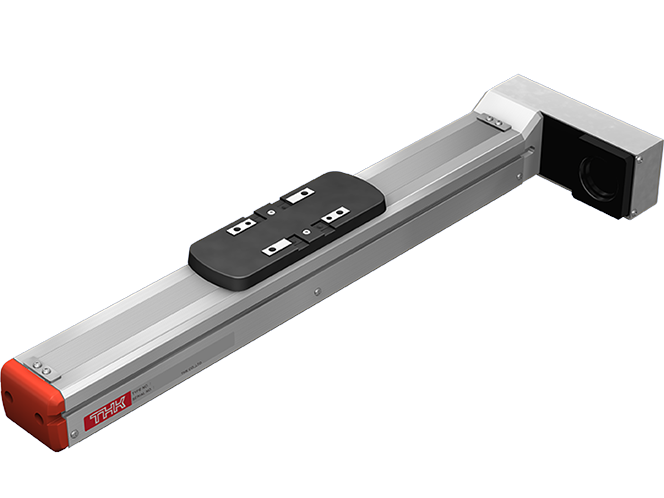

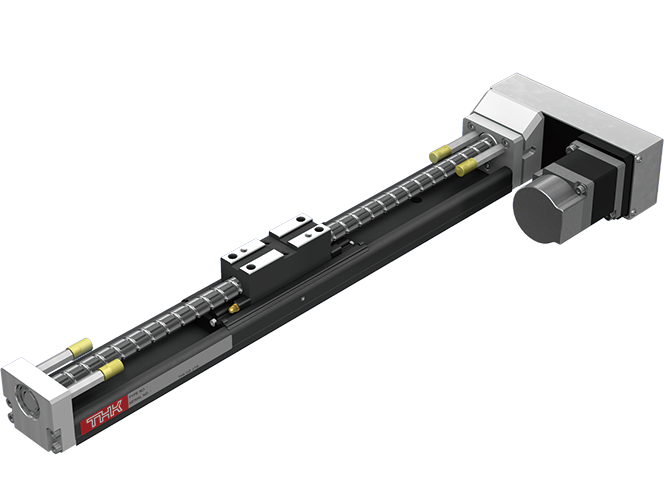

- モータ折返し
- オープンカバー
LMガイド部 基本定格荷重(N)：基本動定格荷重 10200 ／ 基本静定格荷重 17900
特長
構造と特長
コンパクトシリーズ KSF（大径ボールねじ採用）は、KRをベースとしたLMガイドアクチュエータです。高剛性なU字形断面形状のアウタレールを採用し、高剛性・高精度なアクチュエータ機能をもっています。
シリーズ一覧（KSF サーボドライバコントローラTHC仕様）
| 形番 | ボールねじリード [mm] |
ストローク [mm] |
定格速度※1 [mm/s] |
モータ定格出力 [W] |
最大可搬質量※2※3※4[kg] | 各ストロークにおける最高速度※5［mm/s］ | ||
|---|---|---|---|---|---|---|---|---|
| ストローク［mm］ | ||||||||
| 水平 | 壁掛け | 垂直 |
～400
450
500
550
600
650
700
750
800
850
900
950
1000
1050
1100
1150
1200
1250
1300
1400
1500
|
|||||
|
KSF5/KSF5R KSF5T/KSF5RT KSF5U/KSF5RU |
10 | 50～900 | 500 | 100 | 26 | 19 | 12.5（11.5） |
500
（830） 500 （800） 500 （680） 500 （590） 500 （510） 440 390 350 310 280 |
| 20 | 1000 | 7.5 | 7.5 | 6（5） |
1000
（1330） 1000 （1180） 1000 （1020） 890 790 700 630 570 |
|||
-
※1
定格速度は、モータの定格回転数3000min－1時の速度です。
-
※2
最大可搬質量は、定格速度時、加減速度0.5G（リード20mm未満は0.3G）の質量です。
-
※3
フルカバー仕様の値です。
-
※4
（ ）内は折返し仕様の値です。
-
※5
最高速度は、モータの回転数3000min－1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
（ ）内はアクチュエータの許容速度です。
形番ごとの詳細情報
寸法図・寸法表
