コンパクトシリーズ KSF 高速・高加減速対応 KSF6

大径ボールねじの採用により、高速・高加減速と長寿命の両立を実現

  • モータ定格出力200W
  • サーボモータ対応
  • ステッピングモータ対応
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • 高速(アクチュエータ)
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力200W
  • モータ直結
  • モータ折返し
  • フルカバー
  • トップカバー
  • オープンカバー
KSF6
  • モータ定格出力200W
  • モータ直結
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 17400 / 基本静定格荷重 33000

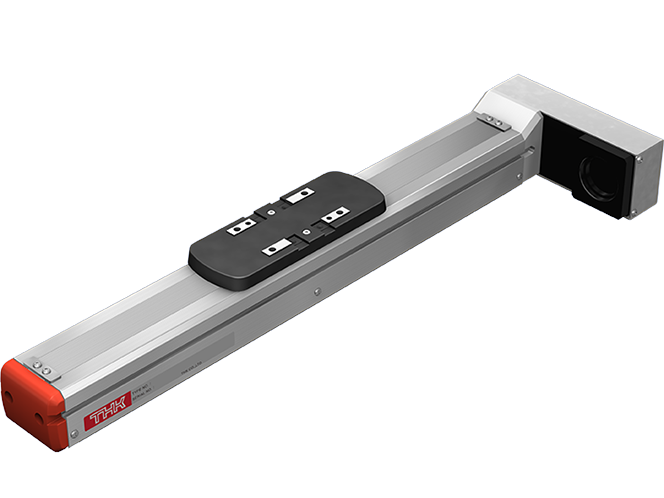

KSF6R
  • モータ定格出力200W
  • モータ折返し
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 17400 / 基本静定格荷重 33000

KSF6T
  • モータ定格出力200W
  • モータ直結
  • トップカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 17400 / 基本静定格荷重 33000

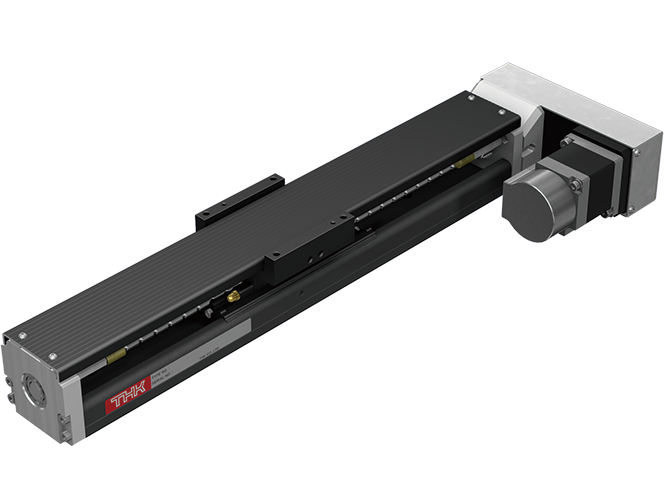

KSF6RT
  • モータ定格出力200W
  • モータ折返し
  • トップカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 17400 / 基本静定格荷重 33000

KSF6U
  • モータ定格出力200W
  • モータ直結
  • オープンカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 17400 / 基本静定格荷重 33000

KSF6RU
  • モータ定格出力200W
  • モータ折返し
  • オープンカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 17400 / 基本静定格荷重 33000

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録
KSF 構造

コンパクトシリーズ KSF(大径ボールねじ採用)は、KRをベースとしたLMガイドアクチュエータです。高剛性なU字形断面形状のアウタレールを採用し、高剛性・高精度なアクチュエータ機能をもっています。

シリーズ一覧(KSF サーボドライバコントローラTHC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
定格速度※1
[mm/s]
モータ定格出力
[W]
最大可搬質量※2※3※4[kg] 各ストロークにおける最高速度※5[mm/s]
ストローク[mm]
水平 壁掛け 垂直
~400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1400 1500
KSF6/KSF6R
KSF6T/KSF6RT
KSF6U/KSF6RU
20 50~1300 1000 200 42(41) 20 12(10.5)
1000 980 870 770 690 630 570 520 470 430 400 370 340 320
30 1500 20.5(19) 18 7.5(6.5)
1500 1480 1310 1160 1040 940 850 780 710 650 600 550 510 480
  • ※1

    定格速度は、モータの定格回転数3000min-1時の速度です。

  • ※2

    最大可搬質量は、定格速度時、加減速度0.5G(リード20mm未満は0.3G)の質量です。

  • ※3

    フルカバー仕様の値です。

  • ※4

    (   )内は折返し仕様の値です。

  • ※5

    最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
    (  )内はアクチュエータの許容速度です。
