コンパクトシリーズ KSF 高速・高加減速対応 KSF8

大径ボールねじの採用により、高速・高加減速と長寿命の両立を実現しました。

  • モータ定格出力400W
  • サーボモータ対応
  • ステッピングモータ対応
  • ロングストローク(アクチュエータ)
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • 高速(アクチュエータ)
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力400W
  • モータ直結
  • モータ折返し
  • フルカバー
  • トップカバー
  • オープンカバー
KSF8
  • モータ定格出力400W
  • モータ直結
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 32400 / 基本静定格荷重 63500

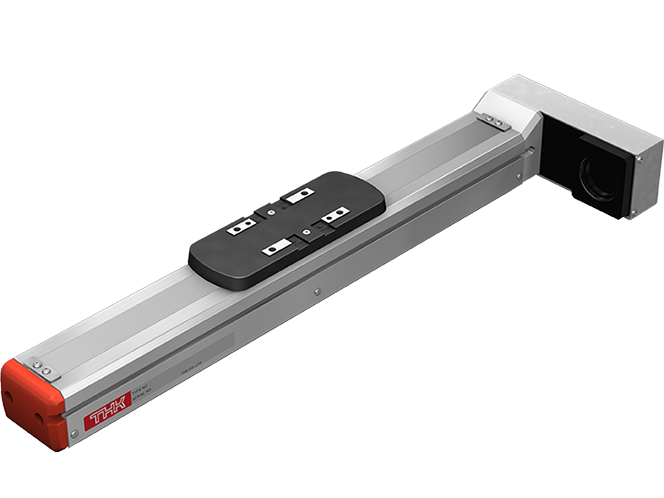

KSF8R
  • モータ定格出力400W
  • モータ折返し
  • フルカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 32400 / 基本静定格荷重 63500

KSF8T
  • モータ定格出力400W
  • モータ直結
  • トップカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 32400 / 基本静定格荷重 63500

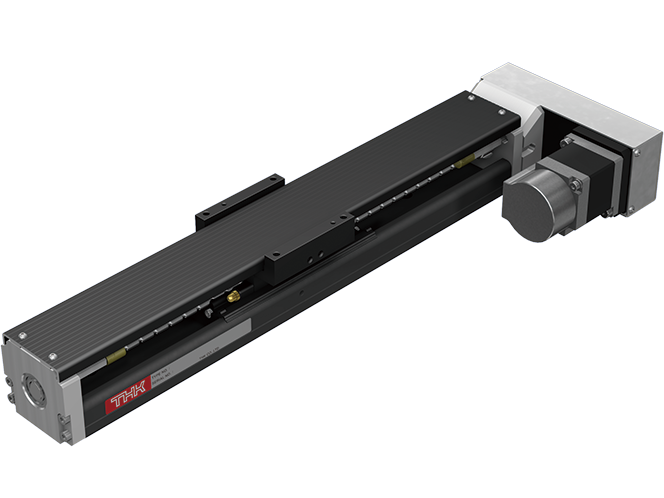

KSF8RT
  • モータ定格出力400W
  • モータ折返し
  • トップカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 32400 / 基本静定格荷重 63500

KSF8U
  • モータ定格出力400W
  • モータ直結
  • オープンカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 32400 / 基本静定格荷重 63500

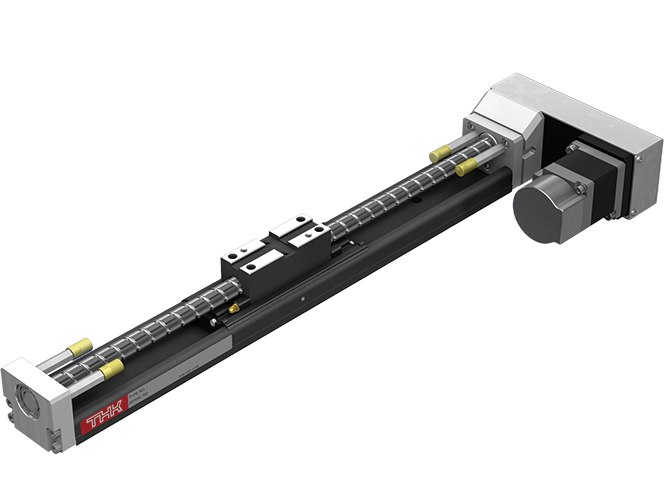

KSF8RU
  • モータ定格出力400W
  • モータ折返し
  • オープンカバー

LMガイド部 基本定格荷重(N):基本動定格荷重 32400 / 基本静定格荷重 63500

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録
KSF 構造

コンパクトシリーズ KSF(大径ボールねじ採用)は、KRをベースとしたLMガイドアクチュエータです。高剛性なU字形断面形状のアウタレールを採用し、高剛性・高精度なアクチュエータ機能をもっています。

シリーズ一覧(KSF サーボドライバコントローラTHC仕様)

項目のリンクをコピー
項目をお気に入り登録
形番 ボールねじリード
[mm]
ストローク
[mm]
定格速度※1
[mm/s]
モータ定格出力
[W]
最大可搬質量※2※3※4[kg] 各ストロークにおける最高速度※5[mm/s]
ストローク[mm]
水平 壁掛け 垂直
~400 450 500 550 600 650 700 750 800 850 900 950 1000 1050 1100 1150 1200 1250 1300 1400 1500
KSF8/KSF8R
KSF8T/KSF8RT
KSF8U/KSF8RU
20 100~1500 1000 400 83.5(79.5) 45 23.5(20.5)
1000 980 800 670 560 480 420 360 320
40 2000 19(18) 19(18) 10.5(9)
2000 1970 1610 1340 1130 970 840 730 650
  • ※1

    定格速度は、モータの定格回転数3000min-1時の速度です。

  • ※2

    最大可搬質量は、定格速度時、加減速度0.5G(リード20mm未満は0.3G)の質量です。

  • ※3

    フルカバー仕様の値です。

  • ※4

    (   )内は折返し仕様の値です。

  • ※5

    最高速度は、モータの回転数3000min-1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
    (  )内はアクチュエータの許容速度です。
