多軸シリーズ MA2-S(SKR組合せ)

高剛性アクチュエータを組合わせた直交ロボットです。

  • サーボモータ対応
  • ボールリテーナ入り
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • 高精度(アクチュエータ)
  • 高速(アクチュエータ)
  • コンパクト(アクチュエータ)

種類

項目のリンクをコピー
項目をお気に入り登録

特長タグをハイライトする

  • モータ定格出力100W
  • モータ定格出力200W
  • モータ定格出力400W
  • モータ直結
MA2-SA1
  • モータ定格出力100W
  • モータ直結

MA2-SA2
  • モータ定格出力100W
  • モータ定格出力200W
  • モータ直結

MA2-SB1
  • モータ定格出力100W
  • モータ直結

MA2-SB2
  • モータ定格出力100W
  • モータ定格出力200W
  • モータ直結

MA2-SB3
  • モータ定格出力200W
  • モータ定格出力400W
  • モータ直結

特長

項目のリンクをコピー
項目をお気に入り登録

構造と特長

項目のリンクをコピー
項目をお気に入り登録

MA2-S(SKR組合わせ)

コンパクトで高剛性

MA2‒SA 水平ー壁掛け

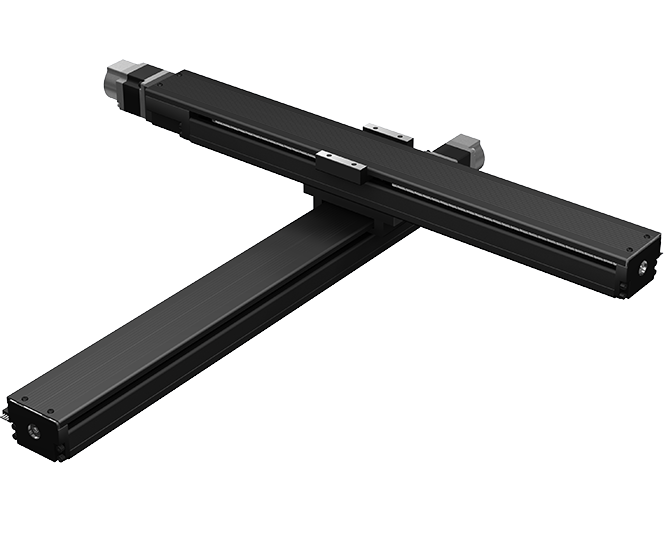

MA2‒SB 水平ー水平

コンパクト・高剛性で実績のあるコンパクトシリーズSKRを2軸に組合わせた製品です。組合わせ姿勢として、『水平ー壁掛け』『水平ー水平』の2種類からお選びいただけます。

特長① 設計・組立工数の削減に最適

ブラケット、ケーブルチェーンなどの組合わせるための部品を用意することで、お客様の設計・組立工数を大幅に削減しました。

特長② 直交に必要な高剛性アクチュエータ採用

高剛性アクチュエータを採用することで、直交に必要なねじれ、曲げ、たわみに強い多軸アクチュエータの選択が可能です。

シリーズ一覧(MA2-S コンパクトシリーズ SKR)

項目のリンクをコピー
項目をお気に入り登録

MA2‒SA

水平‒壁掛け
形番 X軸ストローク
[mm]
Y軸ストローク別 最大可搬質量[kg] 軸構成 モータ定格出力[W] 最高速度[mm/s]
90 190 290 390 490 590 690 790 X軸 Y軸 X軸 Y軸 X軸 Y軸
MA2‒SA1□‒MM 95 ~ 595 8 5 3 1
SKR33A SKR33A 100 100 1000 1000
MA2‒SA2□‒MM 190 ~ 790 22 21.5 18 15
SKR46A SKR33A 200 100 1000 1000

MA2‒SB

水平‒水平
形番 X軸ストローク
[mm]
Y軸ストローク別 最大可搬質量[kg] 軸構成 モータ定格出力[W] 最高速度[mm/s]
90 190 290 390 490 590 690 790 X軸 Y軸 X軸 Y軸 X軸 Y軸
MA2‒SB1□‒MM 95 ~ 595 18 17 17 11.5 12 8
SKR33A SKR33A 100 100 1000 1000
MA2‒SB2□‒MM 190 ~ 790 22 22 22 22 22 22
SKR46A SKR33A 200 100 1000 1000
MA2‒SB3□‒MM 190 ~ 790
49 49 44 42 31.5 31 24 SKR46A SKR46A 400 200 1000 1000
