コンパクトシリーズ SKR ボールリテーナ入り SKR26 SKR26 A/B モータ折返し カバー付き
LMブロックとボールねじナットを一体化した、コンパクトで高剛性・高精度な電動アクチュエータです。
LMガイド部 基本定格荷重(N)：基本動定格荷重 13000 ／ 基本静定格荷重 16500
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
センサ
- センサ
- 原点方式・原点位置 （センサ・センサレール取付箇所）
- センサレール取付寸法
- センサレール（別売）
- フォトセンサ取付寸法
- 近接センサ取付寸法
- ジャバラ付き取付寸法
- センサ選択時の注意点
- リニアモータ用センサ取付け時寸法
フランジ / ブラケット
- 中間フランジ（直結）
- 中間フランジ（折返し）
- TY用カップリング
- モータブラケット
- エンドプレート（直結）
- モータ取付板（折返し）
- 減速機（ベルト仕様）
- 適用モータ一覧
- 適用モータ、中間フランジ一覧
- 適用カップリング一覧
- モータ取付部
- モータブラケット、モータ軸固定方法対応表（直結）
- モータブラケット、モータ軸固定方法対応表（折返し）
本体
- 裏タップ
- 吊り治具
- ベース固定金具
- ベースプレート
- SB:スライダベース
- CB:シリンダベース
- FL:フランジ
- LB:リンクボール
ケーブル / ケーブルチェーン
- ケーブルチェーン
- ケーブル
- リニアモータ用ケーブルチェーン取付け時寸法
セットアップツール
- TDO
- D-STEP
- D-Assist Ver.2
潤滑
潤滑 / カバー
- 潤滑装置QZ
- ワイパーリングW
- カバー
- ジャバラ
- 横給脂
- 取付姿勢の注意点
- 表面処理
- リチウムイオンバッテリー
- 回生抵抗
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

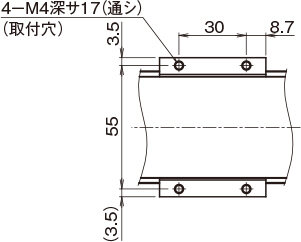

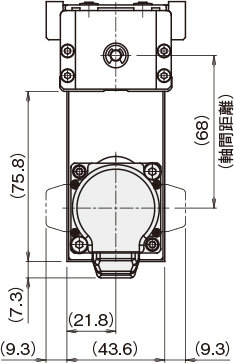

寸法図・寸法表
- ※1
メカストッパからストローク開始位置までの寸法です。
- ※2
形番構成⑨ハウジングA/中間フランジで「WN」を選択した場合は寸法が変わります。
詳細は中間フランジ（折返し）をご参照ください。
寸法表に関する注意事項
- ※3
ブロック2個（Bタイプ）密着時の値です。
- ※4
最高速度は、モータの回転数3000min－1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
- ※5
ブロック2個（Bタイプ）の質量は、0.25kgが加算されます。
- ※6
ブレーキ付き選択時は、0.2kg加算されます。
形番構成
形番構成に関する説明
- ④
⑦カバーにて「2」：ジャバラ付きを選択した場合、ジャバラ付きのストロークでご指定ください。
オプション - ⑥
「0」を選択した場合
カップリングは付属されません。カップリングが必要な際はご発注時にご指示ください。
「1」、「R4」、「R5」、「R6」を選択した場合
ご指定モータを取付けます。モータケーブル向きを別途ご指示ください。ご指定モータに合わせた⑨中間フランジを選択してください。
「TL」を選択した場合
別途コントローラの手配が必要です。TLC - ⑦
⑥モータ有無/制御機器種類にて「TL」を選択した場合、「2」：ジャバラ付きは選択できません。
- ⑧
センサ詳細オプション
- ⑨
⑥モータ有無/制御機器種類にて「TL」選択時は以下を選択してください。
50W：「AQ」、「WQ‒08D」
直結の場合中間フランジ（直結）
折返しの場合中間フランジ（折返し） - ⑬
原点方式詳細は、「原点方式」をご参照ください。
オプション
- ③
ブロック種類
- ⑥⑪
モータ取付方法
- ⑫
モータケーブル向き（直結/折返し）
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
オプションは選択されていません。
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| ストローク（mm）（メカストッパ間ストローク）Aタイプ / Bタイプ | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| 60（68.4） / ー |
|
|
|
|
|
| 110（118.4） / 45（54.2） |
|
|
|||
| 160（168.4） / 95（104.2） |
|
|
|||
| 210（218.4） /145（154.2） |
|
|
*印はゲスト会員はご利用いただけません。
注)Designer アイコンの遷移先は、セミオーダー品です。
