ボールリテーナ入り SKR55｜電動アクチュエータ｜製品情報

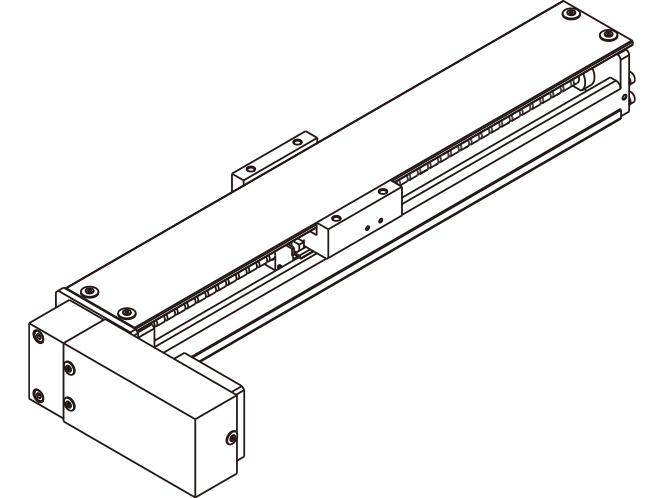

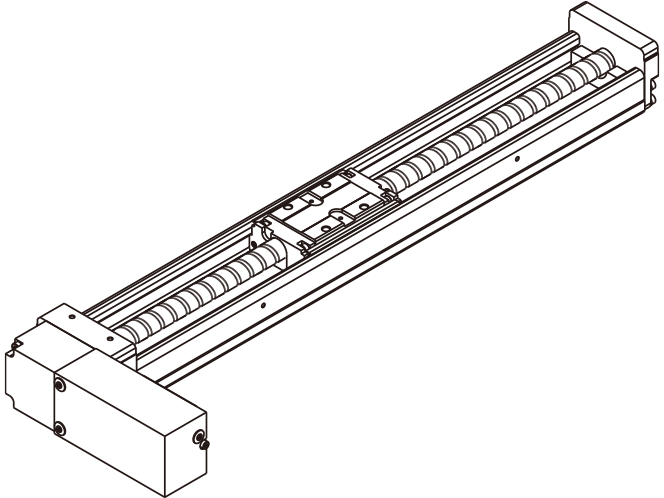

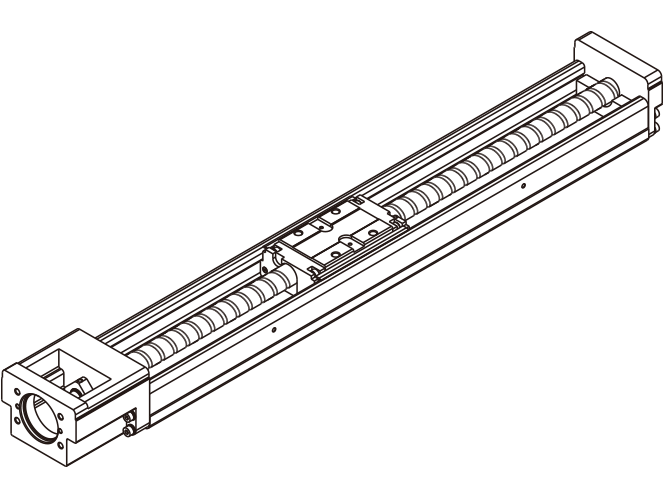

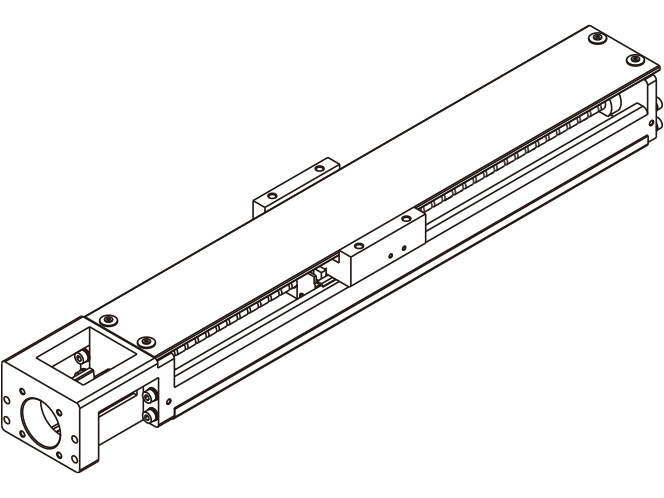

種類

特長タグをハイライトする

LMガイド部基本定格荷重(N)：基本動定格荷重 55400 ／基本静定格荷重 62500

特長

構造と特長

SKR形は、U字形断面形状のアウタレールの内側に、LMブロックとボールねじナットを一体構造としたインナブロックを配置した、コンパクトなアクチュエータです。
さらにLMガイド部、ボールねじ部にボールリテーナを採用することにより、従来のKR形と比べて高速性・低騒音・長期メンテナンスフリー等を実現します。(SKR20、26形はLMガイド部のみにボールリテーナを採用し、ボールねじ部には潤滑装置QZが装着されています)

シリーズ一覧（SKR　サーボドライバコントローラTHC仕様）

形番	ボールねじリード [mm]	ストローク^※1 [mm]	定格速度^※2 [mm/s]	モータ定格出力 [W]	最大可搬質量^※3※4[kg]			各ストロークにおける最高速度^※5［mm/s］
					最大可搬質量^※3※4[kg]			ストローク^※1［mm］
					水平	壁掛け	垂直	100 200 300 400 500 600 700 800 900 1000 1100 1200 1300 1400 1500
SKR55	20	800～1200	1000	400	66	66	17	1000 880 730 610 520
	30		1500		27	27	9	1500 1330 1100 920 780
	40		2000		13	13	5	2000 1750 1440 1210 1030
	20		1000	750	118	90	37（31.5）	1000 880 730 610 520
	30		1500		80	79.5	23	1500 1330 1100 920 780
	40		2000		43	43	15	2000 1750 1440 1210 1030

※1
ストロークは、ブロック１個（Aタイプ：QZ無し）時の値です。
※2
定格速度は、モータの定格回転数3000min^－1時の速度です。
※3
最大可搬質量は、定格速度時、下記加減速度時の質量です。
リード10mm未満は0.15G/リード10mmは0.3G/リード20mm以上は0.5G（ただしSKR6550は0.3G）
※4
（　　）内は折返し仕様の値です。
※5
最高速度は、モータの回転数3000min^－1時の速度、もしくはアクチュエータの許容速度によって制限される速度です。
注1）
最高速度は、精度等級にて並級を選択した時の値です。
