ボールリテーナ入り精密ボールねじ高負荷 HBN-K形/KA形 HBN-K形 63／80／100

高負荷に対する最適設計により、従来品と比べ2倍以上に定格荷重を向上させたボールねじです。

DN値：120000
ねじ軸径ø : 63,80,100

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

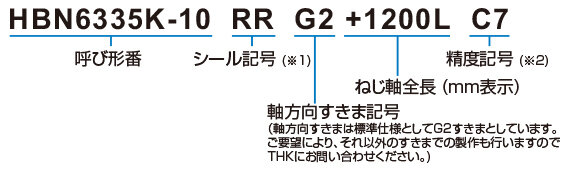

表示結果

注1)　許容荷重F_P^※とは、ボールねじの受けることができる最大の軸方向荷重を示します。
従来のボールねじに対し高負荷条件下で長寿命が実現できるようになっています。
注2)　組付方法に注意が必要です。(HBN-V形、HBN-K形、HBN形、SBKH形の組付例参照)
注3)　高負荷ボールねじのねじ軸標準最大長さは3000mmです。この長さを超える場合はTHKにお問い合わせください。

注）　表に示す剛性値は、軸方向基本動定格荷重(Ca)の30%の軸方向荷重をかけたときの荷重と弾性変位から求めたバネ定数を示します。
この値は、ボールねじナット取付部関連部品の剛性を含んでいませんので、一般に表の値の80%を目安としてください。
軸方向荷重(Fa)が、0.3Caと異なる場合、剛性値(K_N)は次式により求められます。

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ポイント① 便利な機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプションは選択されていません。

詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
