総ボールタイプ転造ボールねじ 定圧予圧 JPF形 JPF形
シンプルナットの中央部をバネ構造として位相をずらし、定圧予圧方式によるバックラッシゼロを実現しています。定圧予圧のため、ピッチ誤差、偏心を吸収しスムーズな動きが得られます。
DN値：50000
ねじ軸径ø :
14,16,20,25,28,32,36,40
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- ボールねじ用防塵シール ラビリンスシール
- ボールねじ用防塵シール ブラシシール
- ワイパーリング
- キャンバスシール
- 薄膜シール
- ボールねじ用 防塵カバー
潤滑
- 潤滑装置 QZ
防錆
- 表面処理
その他
- オプション 取付後寸法
- 軸端末の追加工
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

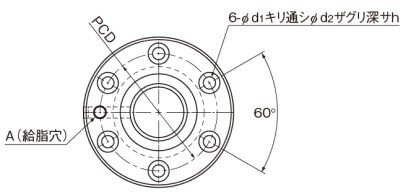

寸法図・寸法表
寸法表に関する注意事項
- 注） JPF形のボールねじナットおよびねじ軸の個別販売は行いませんのでご注意ください。
基本定格荷重は主荷重負荷方向からの荷重に対応致します。
主荷重負荷方向と反対に荷重が作用する場合、0.1×Ca以下になるようご使用ください。(特長参照)
JPF形の呼び形番別最大製作長さ
単位:mm
| 呼び形番 | ねじ軸全長 |
|---|---|
| JPF1404-4 | 1000 |
| JPF1405-4 | |
| JPF1605-4 | |
| JPF2005-6 | 2000 |
| JPF2505-6 | |
| JPF2510-4 | |
| JPF2805-6 | |
| JPF2806-6 | 3000 |
| JPF3210-6 | |
| JPF3610-6 | |
| JPF4010-6 |

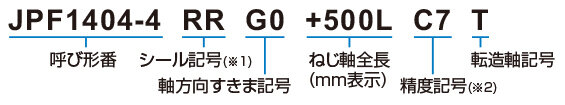

呼び形番の構成例
