ボールリテーナ入りLMガイド ラジアル形 SSR形 SSR-XW形/XWM形
LMブロックの幅(W)を狭くし、タップ加工を施したタイプです。
基本定格荷重(kN):基本動定格荷重 14.7~64.6 / 基本静定格荷重 16.5~71.6
サイズ :
15,20,25,30,35
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
ブロック対応オプション
シール、スクレーバ
- エンドシール
- サイドシール
- インナシール
- エンドシール+サイドシール(+インナシール)
- ダブルシール+サイドシール(+インナシール)
- エンドシール+サイドシール(+インナシール)+金属スクレーパ
- ダブルシール+サイドシール(+インナシール)+金属スクレーパ
- 各種シール取付後のLMブロック寸法(L寸法)
- シール抵抗最大値
- 積層形接触スクレーパLaCS(ラックス)
- LaCS取付後のLMブロック寸法(L寸法)
- LaCS取付時のグリースニップル増加分寸法
- LaCSの抵抗最大値
- サイドスクレーパ
- サイドスクレーパの抵抗最大値
- プロテクタ
- プロテクタ取付後のLMブロック寸法(L寸法)
- 低摺動接触シールLiCS(リックス)
- LiCS取付後のLMブロック寸法(L寸法)
- LiCS取付時のグリースニップル増加分寸法
- LiCSの抵抗最大値
- 高耐薬 フッ素シール
- フッ素シール及び各種オプション取付時のブロック全長
- FSの抵抗最大値
レール対応オプション
カバー
- プレートカバー SV形
- プレートカバー
- スチールテープ SP形
- 専用 ジャバラ
- 専用LMカバー
キャップ
- 専用 キャップ CV形/C形
- 専用 キャップ GC形
潤滑
ブロック対応オプション
- 潤滑装置QZ
- QZ取付後のLMブロック寸法(L寸法)
防錆
ブロック・レール対応オプション
表面処理
- 表面処理
材質
- ステンレス鋼製
その他
- 潤滑アダプター
- 抜き挿し治具
- エンドピースEP形
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

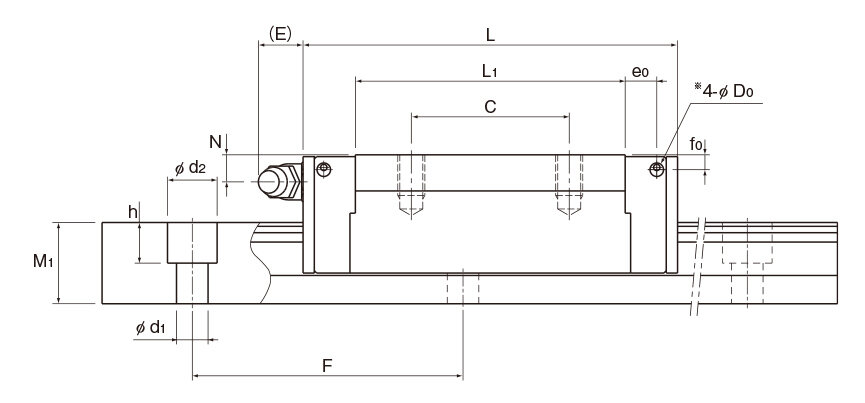

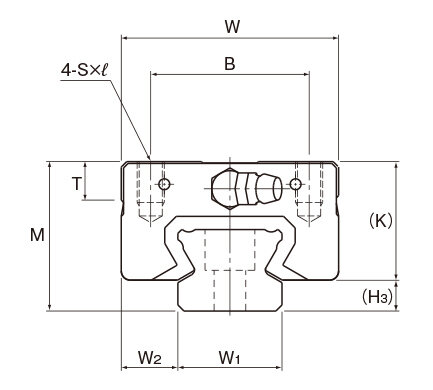

寸法図・寸法表
- 注) 呼び形番内の記号Mは、LMブロック、LMレール、ボールの材質がステンレス鋼であることを示しています。
ステンレス鋼品は、耐食性や耐環境性に優れた効果があります。
寸法表に関する注意事項
注1)長さ*長さMaxは、LMレールの標準最大長さを示します。(各形番の詳細情報「LMレール標準長さと最大長さ」参照)
静的許容モーメント*
- 1個 LMブロック1個における静的許容モーメント
- 2個密着 LMブロックを2個密着した状態での静的許容モーメント
- ブロック全長寸法L 寸法表に記載されているブロック全長Lは防塵用記号がUUまたはSSの場合の寸法です。
他の防塵用部品や潤滑装置を装着される場合はブロック全長Lが増加します。
(オプション:LaCSおよび各種シール取付後のLMブロック寸法(L寸法)またはオプション:QZ取付後のLMブロック寸法(L寸法)参照)
※ LaCSや潤滑装置QZ付きでグリースニップル付きを希望された場合の横ニップル用下穴です。
上記以外の場合、横ニップル用下穴は貫通しておりません。
グリースニップル取付けの加工を希望される場合は、THKにご連絡ください。
注2) SSR15形および25形には、取付穴寸法の異なる2種類のレールが用意されています。(表1参照)
SR形への置き換え等の際にはLMレールの取付穴寸法にご注意ください。詳細はTHKにお問い合わせください。
注3) 寸法表中の基本定格荷重は、ラジアル方向の荷重に対する値です。逆ラジアル方向、横方向の荷重に対する定格荷重の値は、等価荷重の算出の表7より算出ください。
呼び形番 | 標準レール | 準標準レール |
---|---|---|
SSR 15 | M4用(記号Y) | M3用(無記号) |
SSR 25 | M6用(記号Y) | M5用(無記号) |

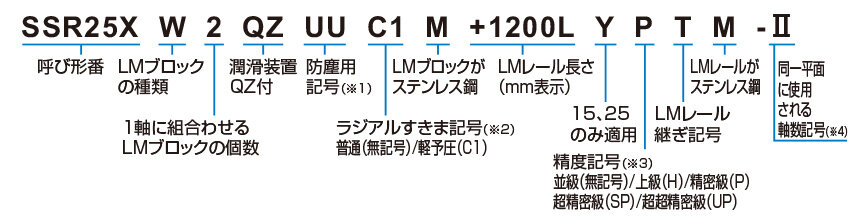

呼び形番の構成例
(※1)オプション:防塵(防塵用部品)参照
(※2)各形番の詳細情報「ラジアルすきま規格」参照
(※3)各形番の詳細情報「精度規格」参照
(※4)LMガイドの使用条件参照
- (注)この呼び形番は1軸ユニットで1setとします。(2軸平行使用の場合の必要数は、最低2setとなります。)
潤滑装置QZ付きの場合、グリースニップルは付きません。QZ付き仕様でグリースニップル付きを希望される場合は、THKにお問い合わせください。
ご発注時の注意点
[発注単位]
LMガイドは種類によって1セットの数え方が異なりますのでご注意ください。呼び形番構成例及び注記をご確認ください。
