各方向の定格荷重と静的許容モーメント(KR)
定格荷重
LMガイド部
KR形は、4方向(ラジアル方向・逆ラジアル方向・横方向)の荷重を負荷できます。基本定格荷重は、4方向(ラジアル方向・逆ラジアル方向・横方向)とも同等であり、その値は各形番の詳細情報「定格荷重」表3に記載されています。
ボールねじ部
KR形は、インナブロックにボールねじナットを内蔵しているので、軸方向の荷重を負荷できます。基本定格荷重の値は、各形番の詳細情報「定格荷重」表3に記載されています。
軸受部(固定側)
KR形は、ハウジングAにアンギュラベアリングが組込まれていますので、軸方向の荷重を負荷できます。基本定格荷重の値は、各形番の詳細情報「定格荷重」表3に記載されています。
等価荷重(LMガイド部)
KR形のLMガイド部が各方向の荷重を同時に負荷する場合の等価荷重は、次式により求められます。
PE | 等価荷重 (N) ・ラジアル方向 ・逆ラジアル方向 ・横方向 |
---|---|
PR | ラジアル荷重 (N) |
PL | 逆ラジアル荷重 (N) |
PT | 横方向荷重 (N) |
静的許容モーメント(LMガイド部)

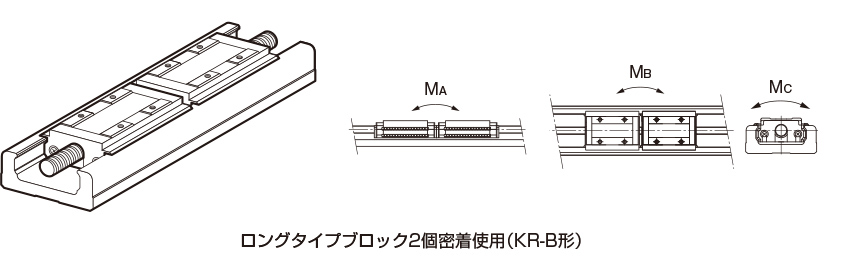

KR形のLMガイド部は、インナブロック1個でも3方向のモーメントを負荷することができます。
各形番の詳細情報「静的許容モーメント」表4にMA、MB、MC各方向の静的許容モーメントの値を示します。
