各方向の定格荷重と静的許容モーメント（KSF）

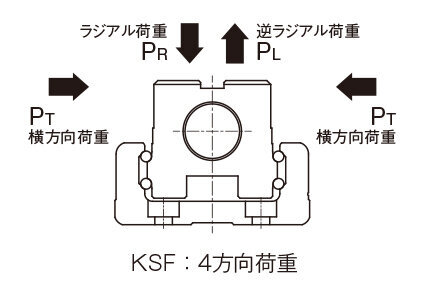

KSF形は、4方向（ラジアル方向・逆ラジアル方向・横方向）の荷重を負荷できます。基本定格荷重は、4方向（ラジアル方向・逆ラジアル方向・横方向）とも同等であり、その値は下表に記載されています。

KSF形は、インナブロックにボールねじナットを内蔵しているので、軸方向の荷重を負荷できます。基本定格荷重の値は、下表に記載されています。

KSF形は、ハウジングAにアンギュラベアリングが組込まれていますので、軸方向の荷重を負荷できます。基本定格荷重の値は、下表に記載されています。

呼び形番			KSF4			KSF5		KSF6			KSF8				KSF10
呼び形番			KSF4U–6	KSF4U–10	KSF4U–16	KSF5T–10 KSF5U–10	KSF5T–20 KSF5U–20	KSF6T–10 KSF6U–10	KSF6T–20 KSF6U–20	KSF6T–30 KSF6U–30	KSF8T-5 KSF8U–5	KSF8T–10 KSF8U–10	KSF8T–20 KSF8U–20	KSF8T–40 KSF8U–40	KSF10T-5 KSF10U–5	KSF10T–10 KSF10U–10	KSF10T–25 KSF10U–25	KSF10T–50 KSF10U–50
LMガイド部	基本動定格荷重C（N）		6400			10200		17400			32400				58500
	基本静定格荷重C₀（N）		12900			17900		33000			63500				103700
	ラジアルすきま（mm）		-0.003~+0.002			-0.004~+0.002		-0.004~+0.002			-0.006~+0.003				-0.007~+0.004
ボールねじ部	基本動定格荷重Ca（N）		2840	2860	1850	3350	2150	3140	3400	3230	8310	1110	4030	3750	2365	1239	6650	4150
	基本静定格荷重C₀a（N）		4900	5110	3420	6600	4470	6760	8070	6570	1746	2198	1054	8870	6560	2748	2105	1117
	ねじ軸径（mm）		10			13		15			20				25
	ボールねじリード（mm）		6	10	16	10	20	10	20	30	5	10	20	40	5	10	25	50
	谷径（mm）		7.8	8.06		11.06		12.5			17.5	16.9	17.5		22.1	22	22.5
	ボール中心径（mm）		10.5			13.5		15.75			20.75	21	20.75		25.75	26	25.75
軸受部（固定側）	アキシアル方向	基本動定格荷重Ca（N）	2930			6100		6650			7600				13700
軸受部（固定側）	アキシアル方向	静的許容荷重P₀a（N）	2140			3100		3250			4000				5830

KSF形のLMガイド部が各方向の荷重を同時に負荷する場合の等価荷重は、次式により求められます。

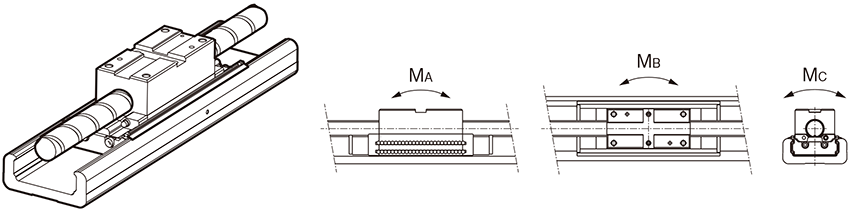

KSF形のLMガイド部は、インナブロック1個でも3方向のモーメントを負荷することができます。
以下にM_A、M_B、M_C各方向の静的許容モーメントの値を示します。

単位:N･m

注）静的許容モーメントは、静止時に許容できる最大のモーメントです。
（　　）内は形番構成⑧オプション「F」を選択した場合の値です。
