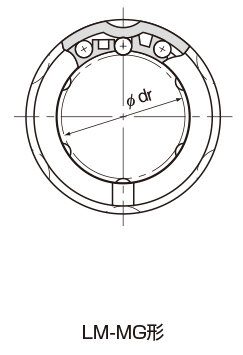

リニアブッシュ フランジなし LM-MG形/LM-MG-AJ形/LM-MG-OP形
ステンレスタイプです。
基本定格荷重 N : 基本動定格荷重 88.2~2160 / 基本静定格荷重 108~4020
シャフト径 :
3,4,5,6,8,10,12,13,16,20,25,30,35,40
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- フエルトシール FLM形
潤滑
- 潤滑
防錆
- 材質、表面処理
- 防塵
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

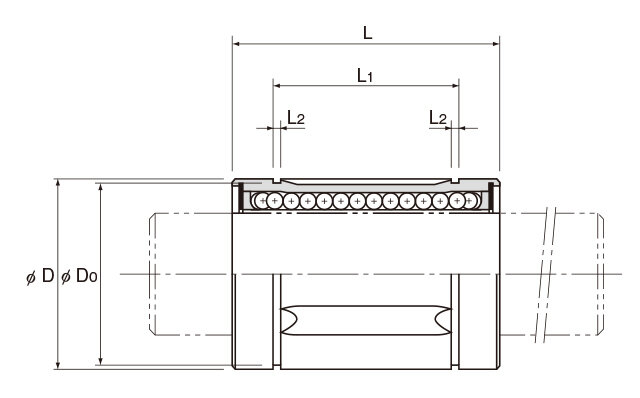

寸法図・寸法表
寸法表に関する注意事項
- 注) 合成樹脂のリテーナが組込まれているため、80℃をこえる場合の使用は避けてください。
使用温度が80℃をこえる場合は、金属製リテーナを組込んだものを呼び形番末尾にAの記号をつけてご指定ください。
(寸法表中の*印のものは金属製リテーナが用意されています。開放形の場合は金属製リテーナタイプのみとします。)
(LM6MG、8SMG、8MGは、金属製リテーナにした場合、ボール条列が3条列になります。)
シール付きが必要な場合はご指定ください。(ただし、シールの耐熱温度は80℃とします。)

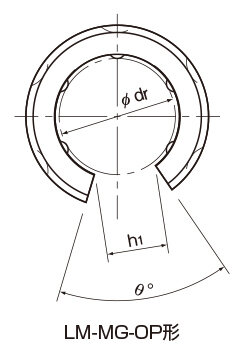

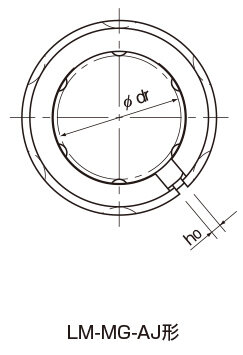

すきま調整形(-AJ)と開放形(-OP)の内接円径と外径の精度および偏心は、分割前の値を示します。 - 注) 外筒、ボールの材質にステンレス鋼を使用しているので、耐食性、耐環境性に優れています。
給脂穴が必要な場合は、形番の最後に記号OHをつけることによりご指定が可能です。
詳細についてはTHKにお問い合わせください。
リニアブッシュの1軸1個使用ではモーメント負荷を避け、1軸2個以上使用し、各ブッシュの取付間距離は大きくとるようにしてください。
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
(「Designerは旧 最適品選定ツールです)
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* | カタログ ダウンロード | 取扱説明書 ダウンロード |
---|---|---|---|---|---|
LM3M | |||||
LM4M | |||||
LM5M | |||||
LM 6MG | |||||
LM 6MG-AJ | |||||
LM 8SMG | |||||
LM 8SMG-AJ | |||||
LM 8MG | |||||
LM 8MG-AJ | |||||
LM 10MG | |||||
LM 10MG-AJ | |||||
LM 12MG | |||||
LM 12MG-AJ | |||||
LM 13MG | |||||
LM 13MG-AJ | |||||
LM 13MGA-OP | |||||
LM 16MG | |||||
LM 16MG-AJ | |||||
LM 16MGA-OP | |||||
LM 20MG | |||||
LM 20MG-AJ | |||||
LM 20MGA-OP | |||||
LM 25MG | |||||
LM 25MG-AJ | |||||
LM 25MGA-OP | |||||
LM 30MG | |||||
LM 30MG-AJ | |||||
LM 30MGA-OP | |||||
LM 35MG | |||||
LM 35MG-AJ | |||||
LM 35MGA-OP | |||||
LM 40MG | |||||
LM 40MG-AJ | |||||
LM 40MGA-OP |
*印はゲスト会員はご利用いただけません。
