リニアモータシリーズ リニアモータ用サーボアンプ / サーボパック ㈱安川電機製サーボパック SGD7S

㈱安川電機製 サーボパック

製品取扱い上の注意事項

表示項目を選択する

項目のリンクをコピー
項目をお気に入り登録

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

その他

センサ

  • センサ
  • 原点方式・原点位置 （センサ・センサレール取付箇所）
  • センサレール取付寸法
  • センサレール（別売）
  • フォトセンサ取付寸法
  • 近接センサ取付寸法
  • ジャバラ付き取付寸法
  • センサ選択時の注意点
  • リニアモータ用センサ取付け時寸法

フランジ / ブラケット

  • 中間フランジ（直結）
  • 中間フランジ（折返し）
  • TY用カップリング
  • モータブラケット
  • エンドプレート（直結）
  • モータ取付板（折返し）
  • 減速機（ベルト仕様）
  • 適用モータ一覧
  • 適用モータ、中間フランジ一覧
  • 適用カップリング一覧
  • モータ取付部
  • モータブラケット、モータ軸固定方法対応表（直結）
  • モータブラケット、モータ軸固定方法対応表（折返し）

本体

  • 裏タップ
  • 吊り治具
  • ベース固定金具
  • ベースプレート
  • SB:スライダベース
  • CB:シリンダベース
  • FL:フランジ
  • LB:リンクボール

ケーブル / ケーブルチェーン

  • ケーブルチェーン
  • ケーブル
  • リニアモータ用ケーブルチェーン取付け時寸法

セットアップツール

  • TDO
  • D-STEP
  • D-Assist　Ver.2

潤滑

潤滑 / カバー

  • 潤滑装置QZ
  • ワイパーリングW
  • カバー
  • ジャバラ
  • 横給脂
  • 取付姿勢の注意点
  • 表面処理
  • リチウムイオンバッテリー
  • 回生抵抗
選択した項目を表示する

タグの選択結果を保存

項目のリンクをコピー
項目をお気に入り登録
選択した項目を表示する

表示結果

詳細情報
寸法図・寸法表
オプション対応

詳細情報

項目のリンクをコピー
項目をお気に入り登録

寸法図・寸法表

項目のリンクをコピー
項目をお気に入り登録

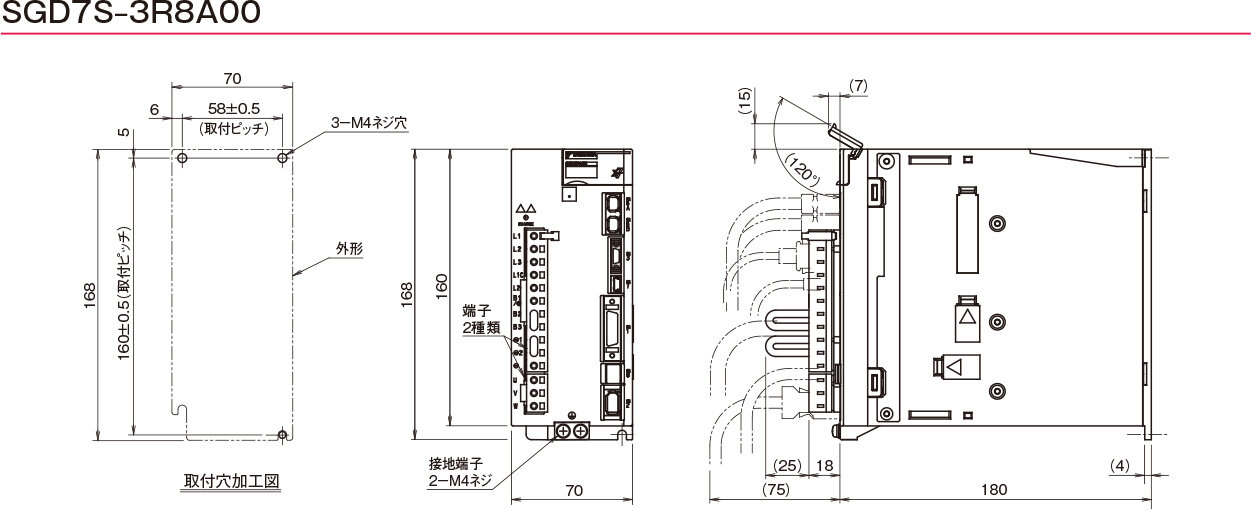

パネルのコネクタ部とフロントカバー寸法

各サーボアンプについては、下記図に示します。

形番構成

形番構成に関する説明

形番一覧

容量 入力電源 インタフェース アクチュエータ ドライバ形番
200W 三相 AC200V アナログ電圧・パルス列指令形 GLM15AP‒Sタイプ SGD7S‒1R6A00AY0800A‒GA15S‒△△△△※
MECHATROLINK–Ⅱ SGD7S‒1R6A10AY0800A‒GA15S‒△△△△※
MECHATROLINK–Ⅲ SGD7S‒1R6A20AY0800A‒GA15S‒△△△△※
400W 三相 AC200V アナログ電圧・パルス列指令形 GLM15AP‒Mタイプ SGD7S‒2R8A00AY0800A‒GA15M‒△△△△※
MECHATROLINK–Ⅱ SGD7S‒2R8A10AY0800A‒GA15M‒△△△△※
MECHATROLINK–Ⅲ SGD7S‒2R8A20AY0800A‒GA15M‒△△△△※
500W 三相 AC200V アナログ電圧・パルス列指令形 GLM20AP‒Sタイプ SGD7S‒3R8A00AY0800A‒GA20S‒△△△△※
MECHATROLINK–Ⅱ SGD7S‒3R8A10AY0800A‒GA20S‒△△△△※
MECHATROLINK–Ⅲ SGD7S‒3R8A20AY0800A‒GA20S‒△△△△※
1kW 三相 AC200V アナログ電圧・パルス列指令形 GLM20AP‒Mタイプ SGD7S‒7R6A00AY0800A‒GA20M‒△△△△※
MECHATROLINK–Ⅱ SGD7S‒7R6A10AY0800A‒GA20M‒△△△△※
MECHATROLINK–Ⅲ SGD7S‒7R6A20AY0800A‒GA20M‒△△△△※
1.5kW 三相 AC200V アナログ電圧・パルス列指令形 GLM20AP‒Lタイプ SGD7S‒120A00AY0800A‒GA20L‒△△△△※
MECHATROLINK–Ⅱ SGD7S‒120A10AY0800A‒GA20L‒△△△△※
MECHATROLINK–Ⅲ SGD7S‒120A20AY0800A‒GA20L‒△△△△※
  • ※

    △△△△は分解能を示す記号を示します。形番構成の「⑦分解能」をご参照ください。
