特長
構造と特長
TDP

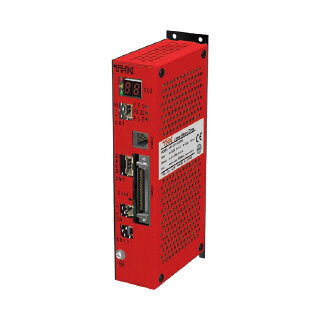

単軸用/中・大容量サーボドライバ
特長① 汎用性のあるパルス列位置制御ドライバ
パルス列対応の汎用コントローラと接続でき、簡単設定で動作可能です。
特長② 豊富なバリエーション
小容量から大容量のTHKリニアモータに対応。100W～3kW。
特長③ 簡単設定
- オートチューニング搭載
- 動作中の波形取得（電流、速度、位置）
MD

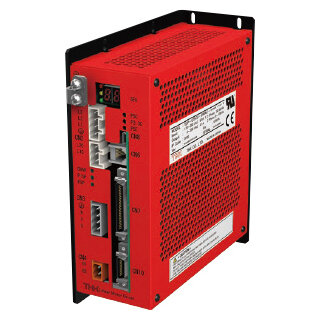

単軸用/小容量サーボドライバ
特長① DC24V入力小容量汎用ドライバ
CCR用のパルス列制御対応小容量ドライバ。
特長② 簡単設定
パソコンソフト D-Assist Ver.2により、パラメータ等の設定が簡単に行えます。
特長③ FLモード（押付力制御）対応※
指定範囲の押付力を制御しながら、速度や位置を簡単に制御可能です。また、I/O接点入力のみで駆動可能であり、簡易な構成によってシステムを実現可能です。
※ FLモードは、オプションです。
XD

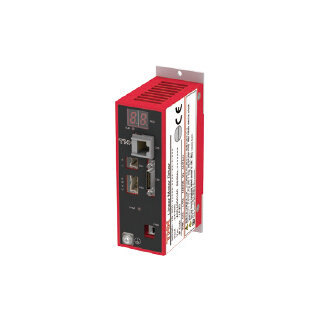

単軸用/小容量コンパクトドライバ
特長① コンパクト
機能を集約することで、小型化を実現。制御ボックス内の占有率に貢献します。
ドライバMDと
比べ
小型化を実現
（当社比）
D-Assist Ver.2
ドライバTDP/MD/XD用パソコン通信ソフト
D‒Assist Ver.2
特長① セットアップツール
特 長
- パソコン上で簡単設定
- お手持ちのパソコン上でパラメータ設定が行えます。
機 能
- オートチューニング機能設定
- パラメータ確認／変更／書込み／保存
- モニタ（I/O、位置、アラーム、実効負荷率）
- ロギング（位置／速度／電流波形表示）
- ジョグ／インチング動作
- 通信速度設定
- 対応OS：Windows10
-
注1）
D‒Assistをご使用の場合は、別売りのパソコン通信ケーブルK232‒01または、USBケーブル（TDPのみ対応）が必要です。
-
注2）
D-AssistはTDP/MD用、XD用のデータダウンロードは別ファイルとなります。
-
注3）
D‒Assistはこちらからダウンロードできます。
USBケーブル（市販品）（TDPのみ対応）
-
※
USBケーブルについては、フェライトコア付きの市販品をご使用ください。
パソコン通信ケーブル K232‒01
シリーズ一覧
THK製リニアモータドライバ
|
TDP |
機能 |
|
|---|---|---|
|
||
|
性能 |
|
|
|
規格 |
|
|
MD |
機能 |
|
|---|---|---|
|
||
|
性能 |
|
|
|
規格 |
|
|
XD |
機能 |
|
|---|---|---|
|
||
|
性能 |
|
|
|
規格 |
|
対応アクチュエータ一覧
GLM10
|
GLM15AP
|
GLM20AP
|
GLM25
|
ULM15
|
ULM20
|
KLM46
|
CLM60
|
CCR
|
CCM
|
RLT
|
|||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| アクチュエータ形式 | S | M | S | M | S | M | L | S | M | － | － | S | M | S | M | L | 05S | 05M | 07S | 07M | 05S | 05M | 07S | 07M | 4 | 6 | アクチュエータ形式 | ||
| 形番 | 形番 | ||||||||||||||||||||||||||||
|
TDP‒010CU‒100AC | ● | ● |
|
TDP‒010CU‒100AC | ||||||||||||||||||||||||
| TDP‒010CU‒200AC | ● | ● | ● | TDP‒010CU‒200AC | |||||||||||||||||||||||||
| TDP‒020CU‒100AC | ● | TDP‒020CU‒100AC | |||||||||||||||||||||||||||
| TDP‒020CU‒200AC | ● | ● | TDP‒020CU‒200AC | ||||||||||||||||||||||||||
| TDP‒045CU‒100AC | ● | ● | TDP‒045CU‒100AC | ||||||||||||||||||||||||||
| TDP‒045CU‒200AC | ● | ● | ● | TDP‒045CU‒200AC | |||||||||||||||||||||||||
| TDP‒075CU‒100AC | ● | TDP‒075CU‒100AC | |||||||||||||||||||||||||||
| TDP‒075CU‒200AC | ● | ● | TDP‒075CU‒200AC | ||||||||||||||||||||||||||
| TDP‒100CU‒200AC | ● | TDP‒100CU‒200AC | |||||||||||||||||||||||||||
| TDP‒150CU‒200AC | ● | TDP‒150CU‒200AC | |||||||||||||||||||||||||||
| TDP‒300CU‒200AC | ● | TDP‒300CU‒200AC | |||||||||||||||||||||||||||
|
MD‒001‒024DC | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
MD‒001‒024DC | ||||||||||||||||
| MD‒001‒048DC | ● | ● | ● | ● | MD‒001‒048DC | ||||||||||||||||||||||||
|
XD‒001‒024DC | ● | ● | ● | ● | ● | ● | ● | ● | ● | ● |
|
XD‒001‒024DC | ||||||||||||||||
形番ごとの詳細情報
