精密ステージシリーズ 薄型1軸/XY軸ステージ AT/ATX

従来のA/AXの高精度を維持した高剛性かつ薄型の精密ステージ

  • サーボモータ対応
  • 高精度(アクチュエータ)

種類

特長タグをハイライトする

  • モータ直結
AT20~AT25
  • モータ直結

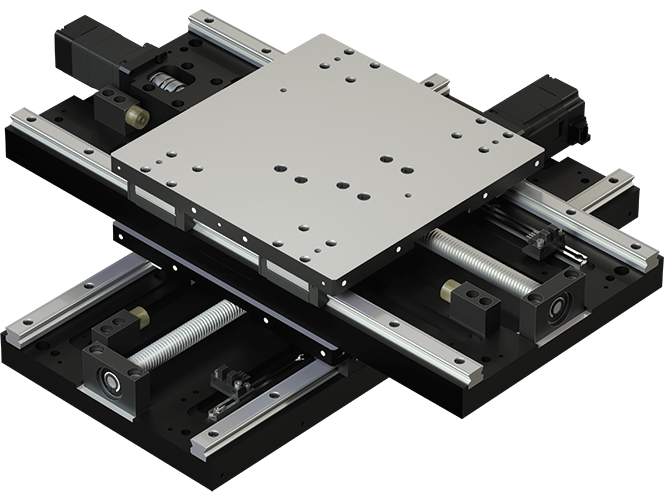

ATX2020~ATX2525
  • モータ直結

特長

構造と特長

特長① 薄型ステージ

同じストロークの精密ステージAと比較した場合、AT20とA20の比較で高さ寸法は約27%のコンパクト化を実現しました。

高さ寸法

27 %

ダウンを実現!(当社比)

特長② 高精度

精密ステージAT/ATXは精密研削された断面高さの低いコンパクトなLMガイドSSRを使用し、多重拘束構造による高精度案内が得られます。SSRはラジアル方向の荷重に強いボール接触構造のため水平案内部に最適なLMガイドです。
また、ボールリテーナ入りのため、長期メンテナンスフリーを実現しました。

繰り返し位置決め精度

± 0.001 mm

特長③ 軽量化

鉄仕様とアルミ仕様※の二つのバリエーションがあり、用途に合わせた選定が可能です。また同じストロークの精密ステージと比較した場合、A20とAT20(アルミ仕様)の比較で約72%の軽量化を実現しました。

本体質量

72 %

ダウンを実現!(当社比、最大値)

  • ベース(サドル)、テーブルのみアルミ
