精密ステージシリーズ 中抜きXYステージ DX

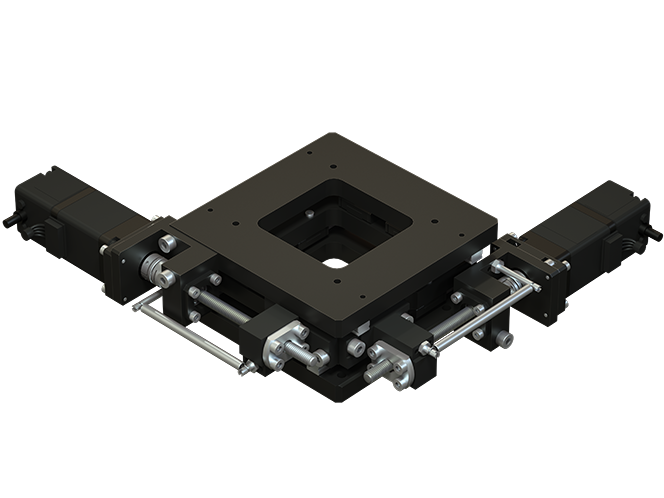

特長① 中抜き構造^※2

中央を中抜き構造とするため、案内部にクロスLMガイドCSR^※1を使用し、駆動ボールねじを外側に配置しました。テーブル上のワークを、上面および下面から測定、加工が可能で、さまざまなアプリケーションに応用できます。

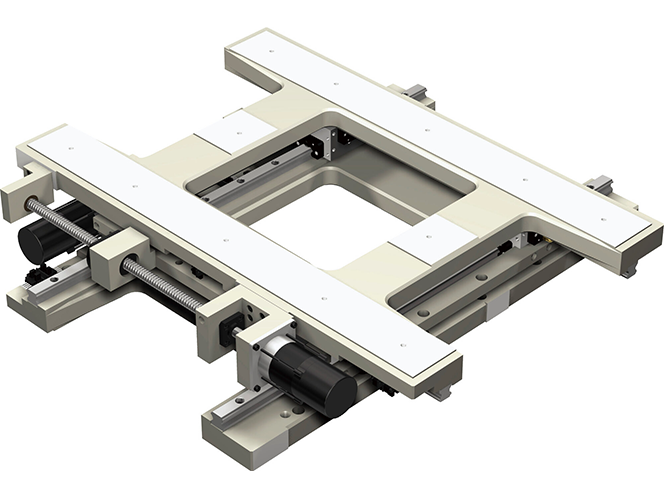

特長② サドルレスXYステージ

クロスLMガイドCSR^※1を高剛性中抜きフレームの四隅に配置し、シンプル・高剛性で高さの低い構造としました。

特長③ 高精度位置決め構造

案内部に高精度加工されたクロスLMガイドCSR^※1を採用しているため、高精度なXY構造が得られます。
各軸の案内中心と送りボールねじの駆動中心を、ほぼ同一高さに配置した理想的な構造です。これにより姿勢変化の少ない送りが可能となり、高精度な位置決めができます。

• ※1

  DX0303、0505はLMガイドSRSをクロス状に組合わせています。

• ※2

  DX0303、0505ではオプションとなります。
