特長

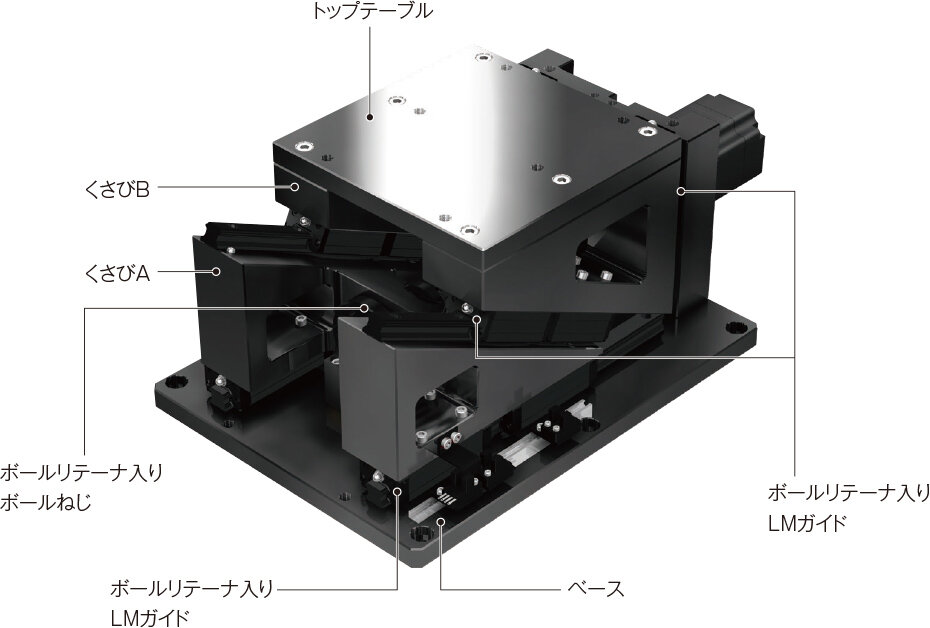

構造と特長
特長① コンパクト設計
モータ・ボールねじの水平配置により、1軸ステージの縦使い昇降機構に比べ、高さ寸法が極めてコンパクトな構造を実現しました。
特長② 最大可搬質量80kg
80kg搭載時でも精密な位置決めが可能です。
（KZ15Fのみ）
特長③ 容易な据付
ベースの据付部が水平のため、縦使い昇降機構で必要だったイケールが不要になります。
ステージを吊り上げながらの設置が不要となり、安全な据付作業が可能です。
特長④ 高推力、高分解能
くさび構造が減速機構となるため、高推力・高分解能が実現可能です。（減速比1：2）
特長⑤ 主な用途
- 電子デバイス組立、貼り合わせ機構
- 電子デバイスのナノインプリント工程
- 光学レンズ、カメラのアライメント機構
- プローバー検査装置
- レーザ加工機用ワーク昇降機構
