ユニバーサルシリーズ ベルト駆動タイプ GL-N/TH GL20N ベルト駆動タイプ
アルミベースを使用した軽量で剛性の高いボールねじタイプの電動アクチュエータ
LMガイド部 基本定格荷重(N)：基本動定格荷重 22300 ／ 基本静定格荷重 38400
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
センサ
- センサ
- 原点方式・原点位置 （センサ・センサレール取付箇所）
- センサレール取付寸法
- センサレール（別売）
- フォトセンサ取付寸法
- 近接センサ取付寸法
- ジャバラ付き取付寸法
- センサ選択時の注意点
- リニアモータ用センサ取付け時寸法
フランジ / ブラケット
- 中間フランジ（直結）
- 中間フランジ（折返し）
- TY用カップリング

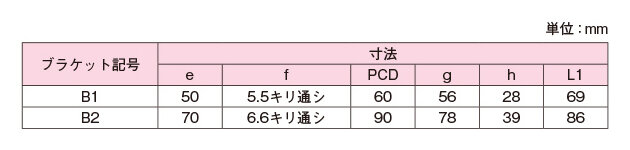

- モータブラケット
- エンドプレート（直結）
- モータ取付板（折返し）

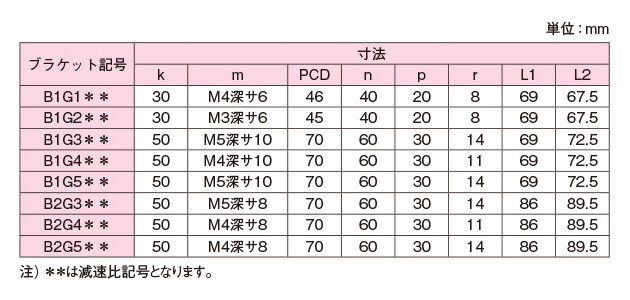

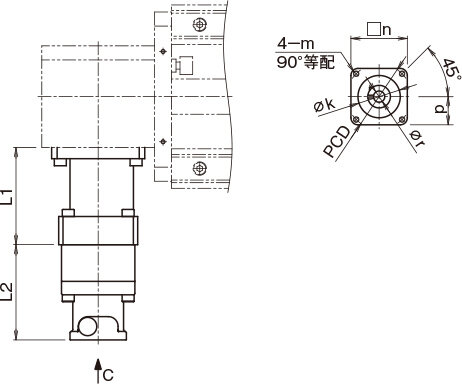

- 減速機（ベルト仕様）
- 適用モータ一覧
- 適用モータ、中間フランジ一覧
- 適用カップリング一覧
- モータ取付部
- モータブラケット、モータ軸固定方法対応表（直結）
- モータブラケット、モータ軸固定方法対応表（折返し）
本体
- 裏タップ
- 吊り治具
- ベース固定金具
- ベースプレート
- SB:スライダベース
- CB:シリンダベース
- FL:フランジ
- LB:リンクボール
ケーブル / ケーブルチェーン
- ケーブルチェーン
- ケーブル
- リニアモータ用ケーブルチェーン取付け時寸法
セットアップツール
- TDO
- D-STEP
- D-Assist Ver.2
潤滑
潤滑 / カバー
- 潤滑装置QZ
- ワイパーリングW
- カバー
- ジャバラ
- 横給脂
- 取付姿勢の注意点
- 表面処理
- リチウムイオンバッテリー
- 回生抵抗
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

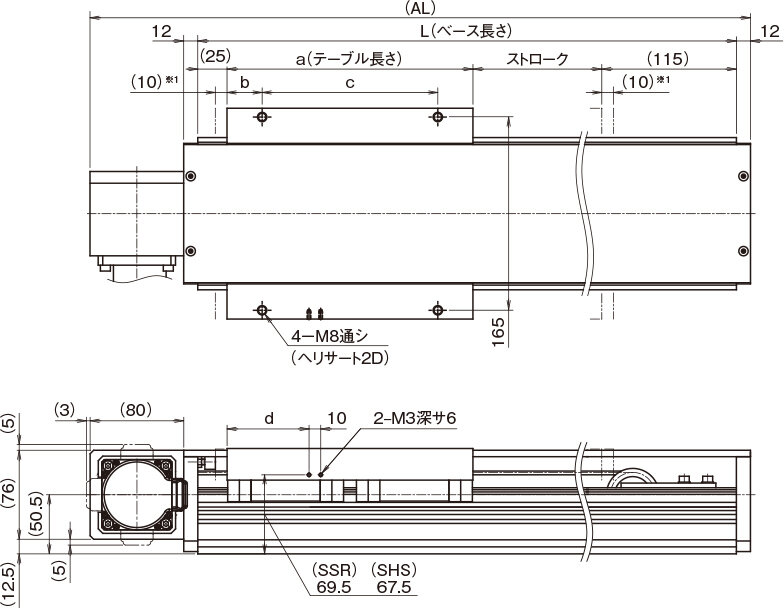

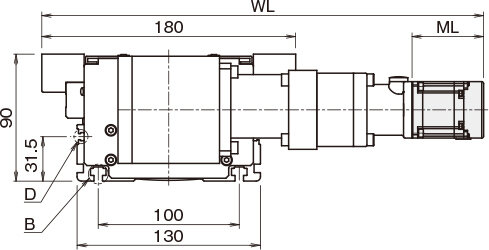

寸法図・寸法表
-
※1
メカストッパからストローク開始位置までの寸法です。
寸法表に関する注意事項
-
※2
最高速度は、モータの回転数3000min－1時の速度です。
-
※3
（ ）内はブレーキ付きの値です。
-
※4
質量は全てカバー付きおよびQZ付きの値です。
-
※5
ブレーキ選択時は200W/400W：0.5kg加算されます。

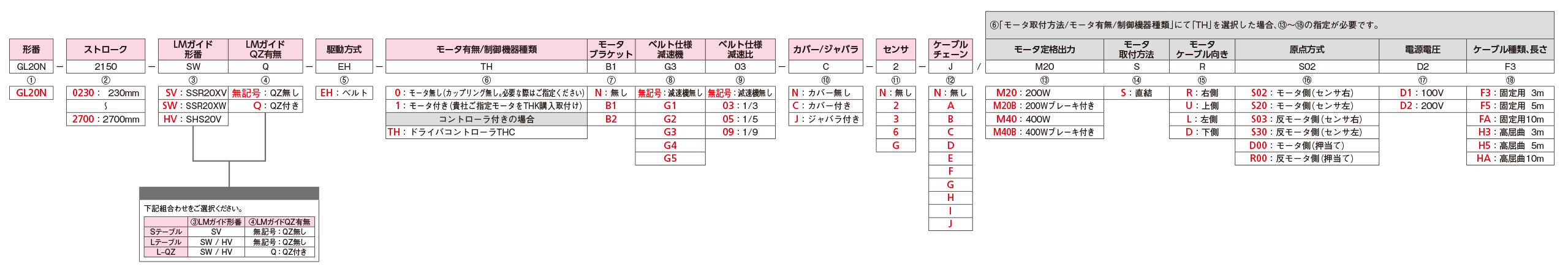

形番構成
形番構成に関する説明
-
②
⑩カバー/ジャバラにて「J」：ジャバラ付きを選択した場合、ジャバラ付きのストロークでご指定ください。
オプション -
⑥
「0」を選択した場合
カップリングは付属されません。カップリングが必要な際はご発注時にご指示ください。
「1」を選択した場合
ご指定モータを取付けます。モータケーブル向きを別途ご指示ください。ご指定モータに合わせた⑦モータブラケットを選択してください。
「TH」を選択した場合
別途コントローラの手配が必要です。THC -
⑩
カバー付き詳細
オプション
ジャバラ付き詳細
オプション -
⑪
センサ詳細
オプション -
⑫
ケーブルチェーン詳細
オプション
-
⑮

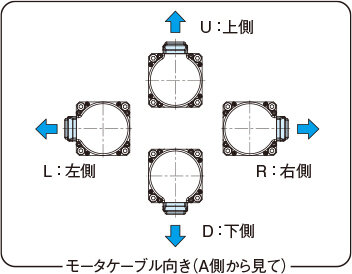

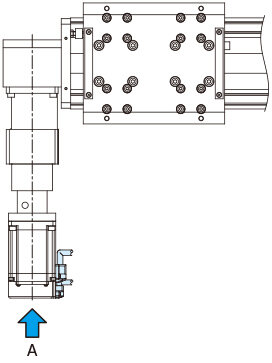

モータケーブル向き
-
⑯

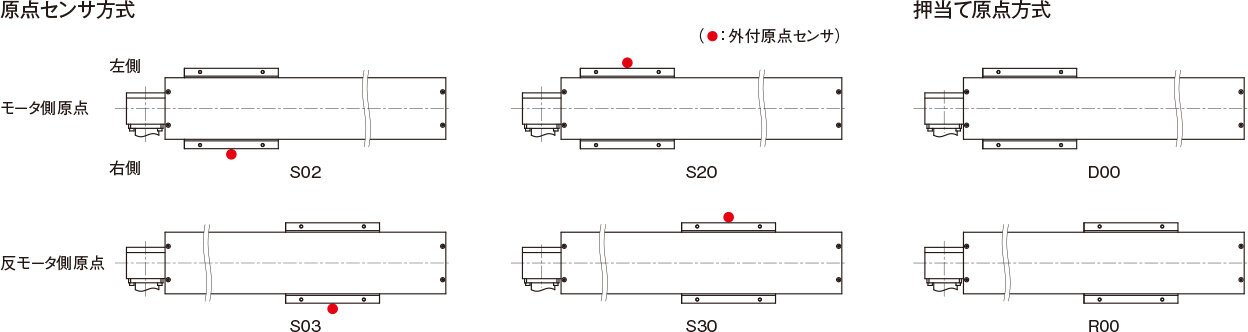

原点方式
-

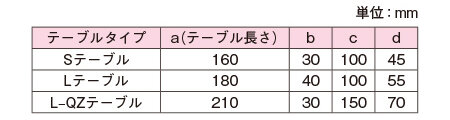

テーブル種類
ご選定のLMガイド形番によりブロックテーブルの種類が決まります。
また、ブロックテーブルの種類によりストローク範囲が異なります。
-
Sテーブル …
ショートテーブル（LMガイド形番：SSR20XV）
テーブル長さを短くし、ストローク範囲を長く取れるタイプです。 -
Lテーブル …
ロングテーブル（LMガイド形番：SSR20XW、SHS20V）
高負荷などの場合や、テーブル中心から離れた位置にある場合に適しています。 -
L–QZテーブル …
潤滑装置QZ付きロングテーブル（LMガイド形番：SSR20XWQZ、SHS20VQZ）LMガイド部に潤滑装置QZを装着しています。（Lテーブルより長くなりますので寸法表（→2章077～078）をご参照ください）
