ユニバーサルシリーズベルト駆動タイプ　GL-N/TH TH25 ベルト駆動タイプ

アルミベースを使用した軽量で剛性の高いボールねじタイプの電動アクチュエータ

LMガイド部基本定格荷重(N)：基本動定格荷重 31700 ／基本静定格荷重 52400

製品取扱い上の注意事項

表示項目を選択する

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

詳細情報

THK オンラインサービス
会員限定コンテンツ

こちらのコンテンツは
会員登録後ご利用いただけます。

ログイン/新規登録 THK オンラインサービスの詳細はこちら

ポイント① 便利な機能

製品の比較がしやすいハイライト機能
何度でも見返せるお気に入り機能

ポイント② 限定コンテンツ

製品	コンテンツ
LMガイド	LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
ボールねじ	軸方向すきま/軸の最大製作長さ ···
アクチュエータ	可動部質量 ···

オプション対応

センサ

フランジ / ブラケット

本体

ケーブル / ケーブルチェーン

セットアップツール

潤滑 / カバー

選択した項目を表示する

表示結果

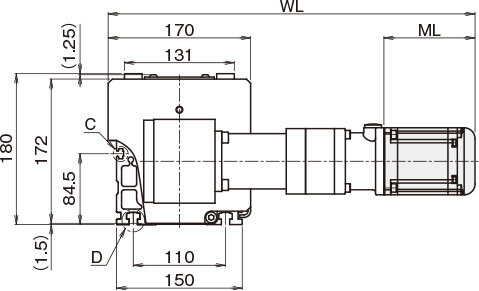

詳細情報: 寸法図・寸法表

オプション対応

詳細情報

寸法図・寸法表

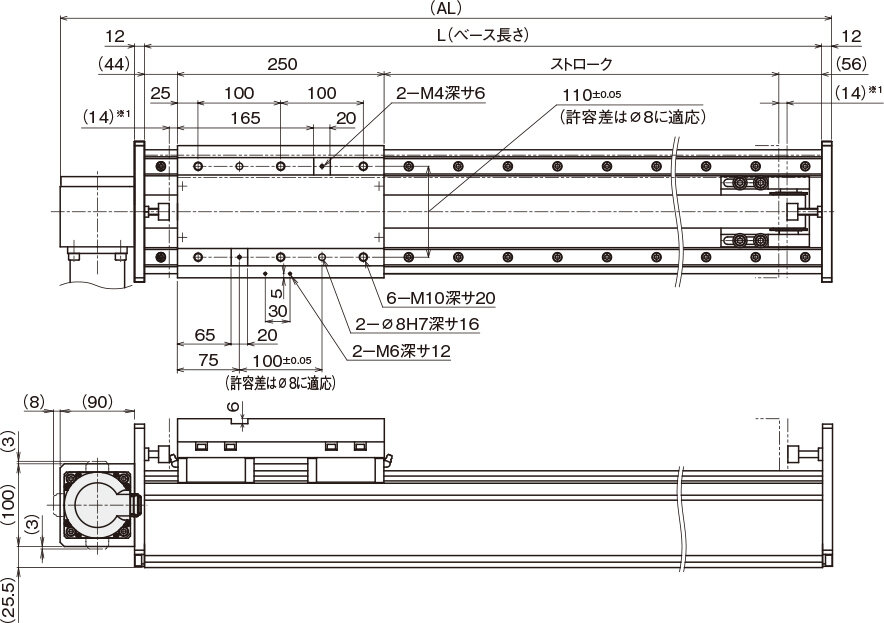

カバー付き

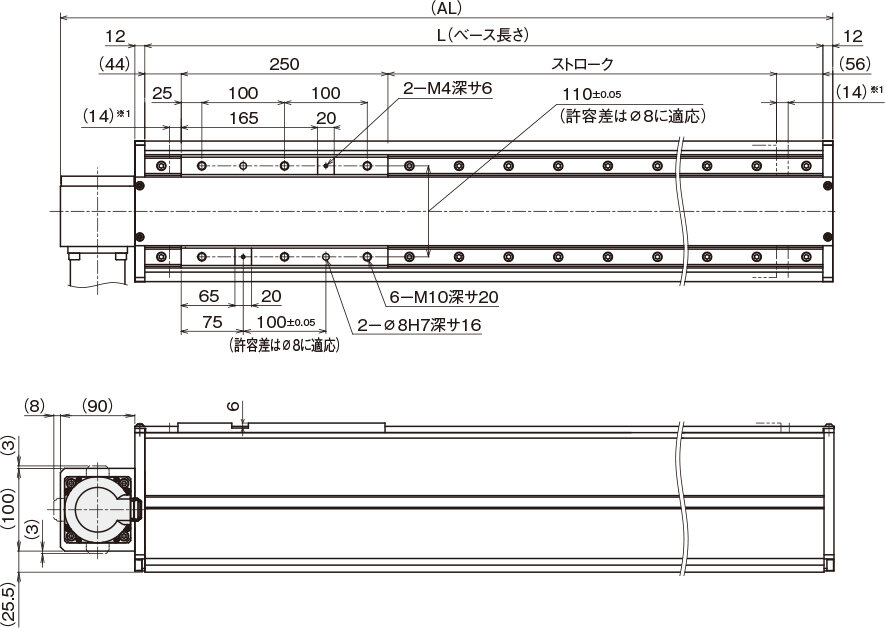

カバー無し

※1
メカストッパからストローク開始位置までの寸法です。

寸法表に関する注意事項

※2
最高速度は、モータの回転数3000min^－1時の速度です。
※3
最高速度は、使用するコントローラの回転数で異なります。・ドライバコントローラTHC：3000min^－1
※4
（　　）内はブレーキ付きの値です。
※5
質量は全てカバー付きの値です。
※6
ブレーキ選択時は750W：0.9kg加算されます。

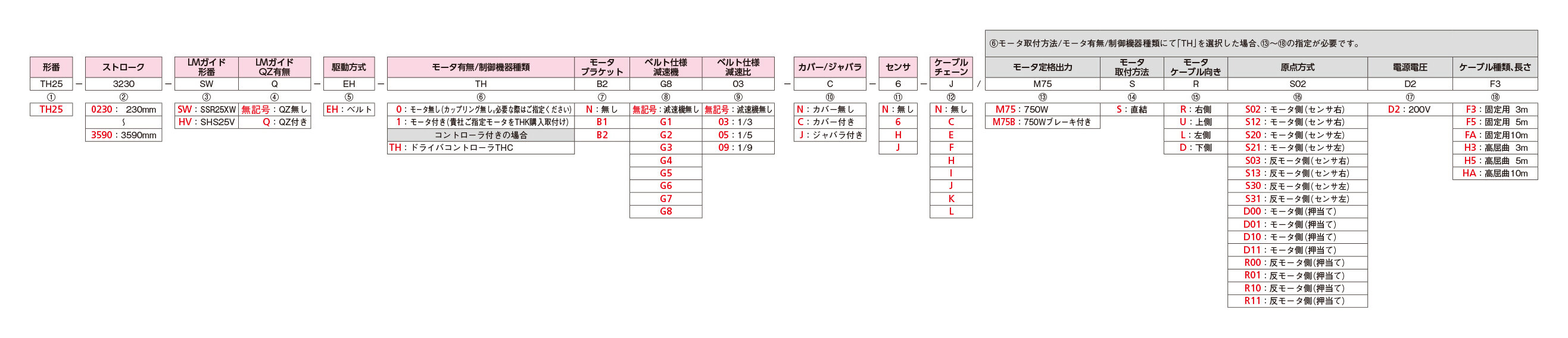

形番構成

形番構成に関する説明

②
⑩カバー/ジャバラにて「J」：ジャバラ付きを選択した場合、ジャバラ付きのストロークでご指定ください。
オプション
⑥
「0」を選択した場合
カップリングは付属されません。カップリングが必要な際はご発注時にご指示ください。
「TH」を選択した場合
別途コントローラの手配が必要です。THC

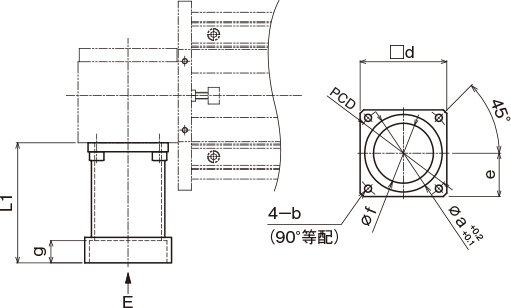

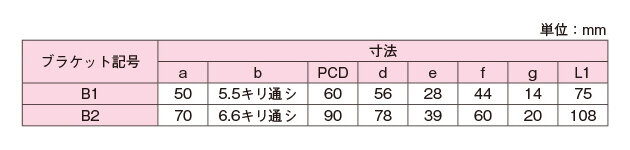

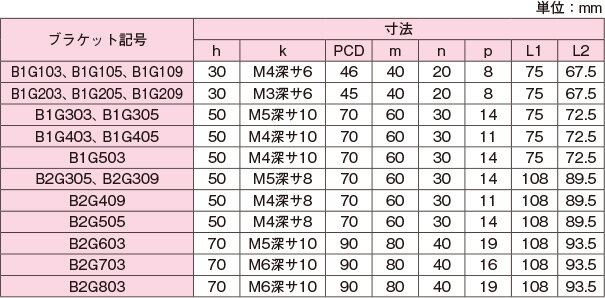

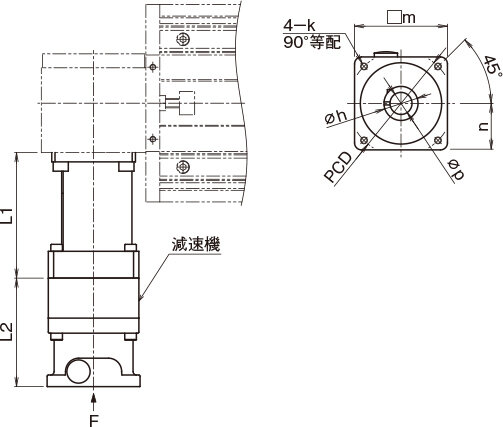

⑦⑧⑨ ⑦モータブラケット、⑧ベルト仕様減速機、⑨ベルト仕様減速比組合わせ詳細オプション
⑩
カバー付き詳細
オプション
ジャバラ付き詳細
オプション
⑪
センサ詳細
オプション
⑫
ケーブルチェーン詳細
オプション
⑯
原点方式詳細は、「センサ・センサレール取付箇所」をご参照ください。
オプション

③
LMガイド形番

用途に合わせLMガイド形番の種類が選択できます。

SW …
ラジアル方向の荷重に強いボール接触構造のため、水平案内部に最適です。（LMガイド形番：SSR25XW）
HV …
4方向等荷重のため、あらゆる方向（ラジアル方向、逆ラジアル方向、横方向）の荷重を負荷できます。（LMガイド形番：SHS25V）

⑮

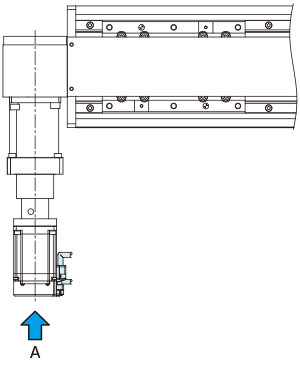

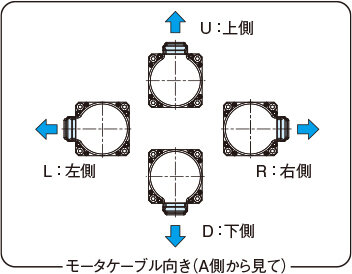

モータケーブル向き
