ボールリテーナ入り精密ボールねじ 高負荷 SBKH形 SBKH形
高負荷容量の実現と高速使用(最大92m/min)を可能にしたボールねじです。
DN値:130000
ねじ軸径ø :
63,80,100,120
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
製品 | コンテンツ |
---|---|
LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
アクチュエータ | 可動部質量 ··· |
オプション対応
防塵
- ボールねじ用防塵シール ラビリンスシール
- ボールねじ用防塵シール ブラシシール
- ワイパーリング
- キャンバスシール
- 薄膜シール
- ボールねじ用 防塵カバー
潤滑
- 潤滑装置 QZ
防錆
- 表面処理
その他
- オプション 取付後寸法
- 軸端末の追加工
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

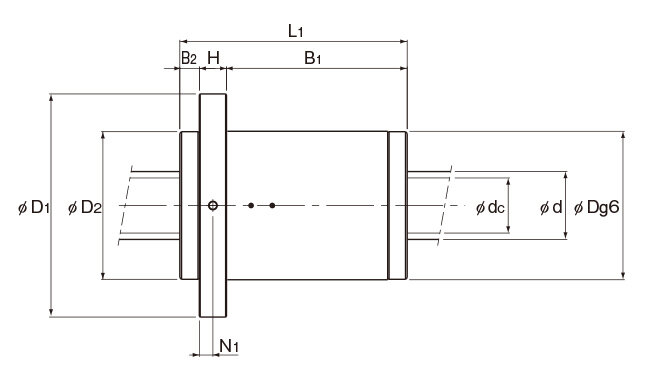

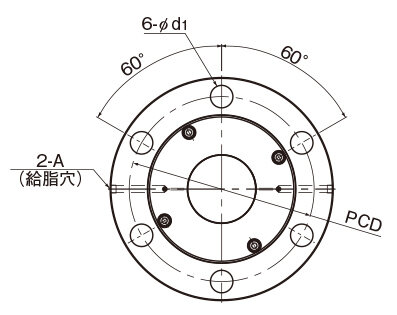

寸法図・寸法表
寸法表に関する注意事項
- 注1) 許容荷重Fp※とは、ボールねじの受けることができる最大の軸方向荷重を示します。
ねじ軸両端をねじ軸外径より大きくする場合は、THKにお問い合せください。 - 注2) 組付方法に注意が必要です。(HBN-V形、HBN-K形、HBN形、SBKH形の組付例参照)
- 注3) 高負荷ボールねじのねじ軸標準最大長さは3000mmです。この長さを超える場合はTHKにお問い合わせください。
- 注1) シール装着による寸法変化はありません。
- 注2) 寸法表中に示す剛性値(K)は、軸方向基本動定格荷重(Ca)の30%の軸方向荷重をかけたときの荷重と弾性変位から求めたバネ定数を示します。
この値は、ボールねじナット取付け部関連部品の剛性を含んでいませんので、一般に寸法表中の剛性値(K)の80%を目安としてください。
軸方向荷重(Fa)が0.3Caと異なる場合、剛性値(KN)は次式により求められます。

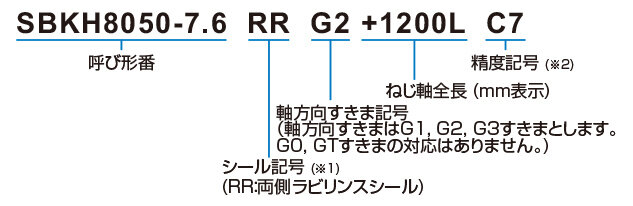

呼び形番の構成例
