リニアモータシリーズ 高推力 GLM TDP仕様 GLM25 Mタイプ 磁気式リニアエンコーダ
コア付きACリニアサーボモータを採用、高推力・高加減速を実現
最大推力［N］：3072
定格推力［N］：996
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
センサ
- センサ
- 原点方式・原点位置 （センサ・センサレール取付箇所）
- センサレール取付寸法
- センサレール（別売）
- フォトセンサ取付寸法
- 近接センサ取付寸法
- ジャバラ付き取付寸法
- センサ選択時の注意点
- リニアモータ用センサ取付け時寸法
フランジ / ブラケット
- 中間フランジ（直結）
- 中間フランジ（折返し）
- TY用カップリング
- モータブラケット
- エンドプレート（直結）
- モータ取付板（折返し）
- 減速機（ベルト仕様）
- 適用モータ一覧
- 適用モータ、中間フランジ一覧
- 適用カップリング一覧
- モータ取付部
- モータブラケット、モータ軸固定方法対応表（直結）
- モータブラケット、モータ軸固定方法対応表（折返し）
本体
- 裏タップ
- 吊り治具
- ベース固定金具
- ベースプレート
- SB:スライダベース
- CB:シリンダベース
- FL:フランジ
- LB:リンクボール
ケーブル / ケーブルチェーン
- ケーブルチェーン
- ケーブル
- リニアモータ用ケーブルチェーン取付け時寸法
セットアップツール
- TDO
- D-STEP
- D-Assist Ver.2
潤滑
潤滑 / カバー
- 潤滑装置QZ
- ワイパーリングW
- カバー
- ジャバラ
- 横給脂
- 取付姿勢の注意点
- 表面処理
- リチウムイオンバッテリー
- 回生抵抗
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

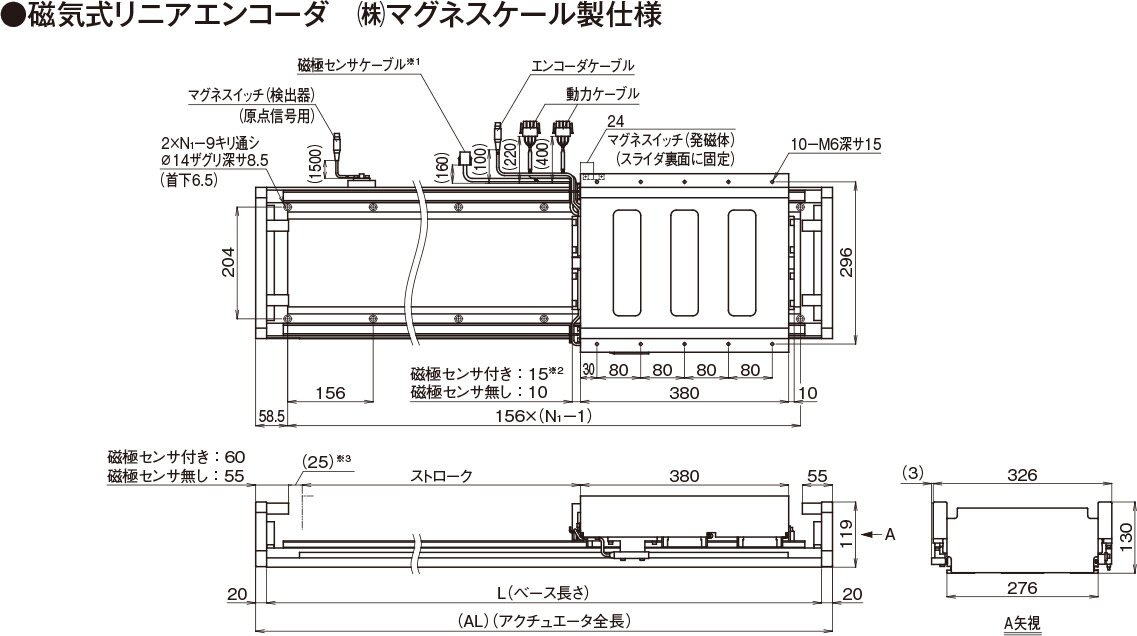

寸法図・寸法表
-
