リニアモータシリーズ 高剛性 KLM KLM46 Mタイプ

コンパクトで高い剛性を実現、高精度位置決め・低速度リップルに対応

  • モータ定格出力200W
  • ボールリテーナ入り
  • 長期メンテナンスフリー(アクチュエータ)
  • 高剛性(アクチュエータ)
  • 高精度(アクチュエータ)
  • 高速(アクチュエータ)
  • 低速度リップル

最大推力[N]:330
定格推力[N]:110

表示項目を選択する

項目のリンクをコピー
項目をお気に入り登録

表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。

  • すべて選択
  • すべて選択解除

詳細情報

    THK オンラインサービス
    会員限定コンテンツ

    こちらのコンテンツは
    会員登録後ご利用いただけます。

    ログイン/新規登録 THK オンラインサービスの詳細はこちら

    ポイント① 便利な機能

    • 製品の比較がしやすい ハイライト機能
    • 何度でも見返せる お気に入り機能

    ポイント② 限定コンテンツ

    製品 コンテンツ
    LMガイド LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ···
    ボールねじ 軸方向すきま/軸の最大製作長さ ···
    アクチュエータ 可動部質量 ···

オプション対応

その他

センサ

  • センサ
  • 原点方式・原点位置 (センサ・センサレール取付箇所)
  • センサレール取付寸法
  • センサレール(別売)
  • フォトセンサ取付寸法
  • 近接センサ取付寸法
  • ジャバラ付き取付寸法
  • センサ選択時の注意点
  • リニアモータ用センサ取付け時寸法

フランジ / ブラケット

  • 中間フランジ(直結)
  • 中間フランジ(折返し)
  • TY用カップリング
  • モータブラケット
  • エンドプレート(直結)
  • モータ取付板(折返し)
  • 減速機(ベルト仕様)
  • 適用モータ一覧
  • 適用モータ、中間フランジ一覧
  • 適用カップリング一覧
  • モータ取付部
  • モータブラケット、モータ軸固定方法対応表(直結)
  • モータブラケット、モータ軸固定方法対応表(折返し)

本体

  • 裏タップ
  • 吊り治具
  • ベース固定金具
  • ベースプレート
  • SB:スライダベース
  • CB:シリンダベース
  • FL:フランジ
  • LB:リンクボール

ケーブル / ケーブルチェーン

  • ケーブルチェーン
  • ケーブル
  • リニアモータ用ケーブルチェーン取付け時寸法

セットアップツール

  • TDO
  • D-STEP
  • D-Assist Ver.2

潤滑

潤滑 / カバー

  • 潤滑装置QZ
  • ワイパーリングW
  • カバー
  • ジャバラ
  • 横給脂
  • 取付姿勢の注意点
  • 表面処理
  • リチウムイオンバッテリー
  • 回生抵抗

表示結果

詳細情報

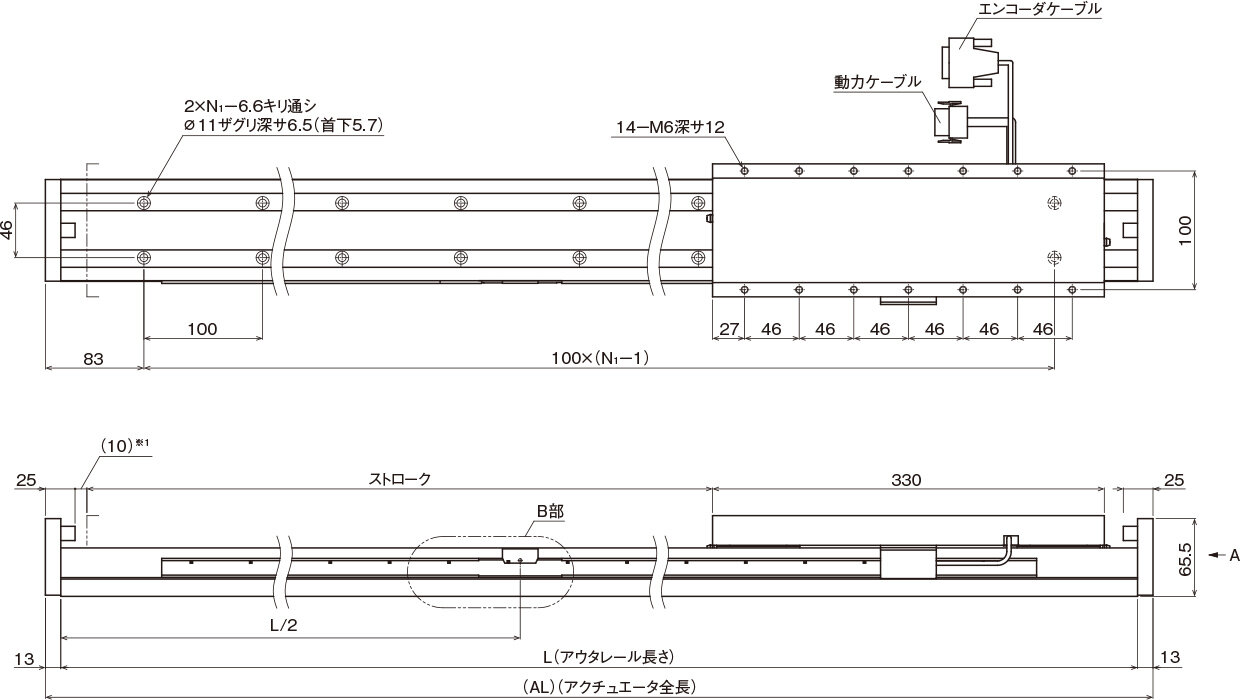

寸法図・寸法表
オプション対応

詳細情報

項目のリンクをコピー
項目をお気に入り登録

寸法図・寸法表

項目のリンクをコピー
項目をお気に入り登録
A矢視
B部詳細寸法※2
  • ※1

    メカストッパから設定ストロークまでの距離です。実際に使用するストロークに対してメカストッパまでの余裕は、安全に停止できることを考慮しご選定ください。

  • ※2

    50mmピッチ毎に原点を出力します。実際に使用する原点位置は外部センサを用いて設定してください。詳しくは、取扱説明書をご覧ください。

寸法表に関する注意事項
  • 注1)

    アウタレールが長くなるとカバーの自重によるたわみが大きくなるため、他の部品(スライダ)に接触する可能性があります。

  • 注2)

    水平姿勢以外にて使用される場合には、カバーたわみによりスライダまたはスライダに取付ける部品とカバーが干渉する恐れがありますのでご注意ください。

形番構成

形番構成に関する説明

形番構成例

  • 注1)

    上記の形番構成は、アクチュエータ + ドライバ + ケーブルがセットになります。

  • 注2)

    アクチュエータのみをご希望の場合はTHKまでお問い合わせください。

  • 注3)

    モーションコントローラ、モーションコントローラ~ドライバ間接続ケーブルは貴社にてご用意ください。

ストローク一覧

ストローク記号 Sタイプ 0340 0440 0540 0640 0740 0840 0940
Mタイプ 0260 0360 0460 0560 0660 0760 0860
アクチュエータ全長[mm] 666 766 866 966 1066 1166 1266
  • 注4)

    アウタレールが長くなるとカバーの自重によるたわみが大きくなるため、他の部品(スライダ)に接触する可能性があります。

  • 注5)

    水平姿勢以外にて使用される場合には、カバーたわみによりスライダまたはスライダに取付ける部品とカバーが干渉する恐れがありますのでご注意ください。

エンコーダ一覧

ドライバ エンコーダ/分解能 エンコーダメーカ 形番
TDP H01K 1μm HEIDENHAIN㈱ LIDA477
H500 0.5μm
H100 0.1μm
  • 注6)

    エンコーダの分解能によって、リニアモータの最高速度・繰り返し位置決め精度が異なります。

  • 注7)

    分解能は4てい倍後の値です。

適合ドライバ一覧

ドライバ モータ形式 付属ドライバ
TDP20 Sタイプ TDP–010CU–200AC–K46S–●–N
Mタイプ TDP–020CU–200AC–K46M–●–N
  • ●は設定される分解能を示します。アクチュエータの分解能に合わせた設定となります。詳しくはドライバ形番(TDP)をご参照ください。

付属ケーブル一覧

ドライバ エンコーダ/分解能 磁極センサ 動力ケーブル エンコーダケーブル
TDP H01K/H500/H100 N:磁極センサ無し KDK–**–CU KEK–**–CU
