精密ステージシリーズ くさび構造昇降ステージ KZ KZ15F
くさび構造を採用したコンパクト・高剛性昇降ステージ
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
その他
センサ
- センサ
- 原点方式・原点位置 （センサ・センサレール取付箇所）
- センサレール取付寸法
- センサレール（別売）
- フォトセンサ取付寸法
- 近接センサ取付寸法
- ジャバラ付き取付寸法
- センサ選択時の注意点
- リニアモータ用センサ取付け時寸法
フランジ / ブラケット
- 中間フランジ（直結）
- 中間フランジ（折返し）
- TY用カップリング
- モータブラケット
- エンドプレート（直結）
- モータ取付板（折返し）
- 減速機（ベルト仕様）
- 適用モータ一覧
- 適用モータ、中間フランジ一覧
- 適用カップリング一覧
- モータ取付部
- モータブラケット、モータ軸固定方法対応表（直結）
- モータブラケット、モータ軸固定方法対応表（折返し）
本体
- 裏タップ
- 吊り治具
- ベース固定金具
- ベースプレート
- SB:スライダベース
- CB:シリンダベース
- FL:フランジ
- LB:リンクボール
ケーブル / ケーブルチェーン
- ケーブルチェーン
- ケーブル
- リニアモータ用ケーブルチェーン取付け時寸法
セットアップツール
- TDO
- D-STEP
- D-Assist Ver.2
潤滑
潤滑 / カバー
- 潤滑装置QZ
- ワイパーリングW
- カバー
- ジャバラ
- 横給脂
- 取付姿勢の注意点
- 表面処理
- リチウムイオンバッテリー
- 回生抵抗
表示結果
- 詳細情報
- 寸法図・寸法表
- オプション対応
詳細情報

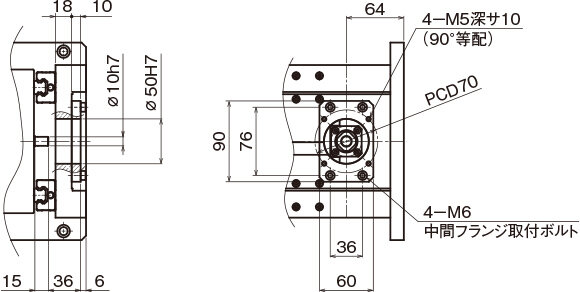

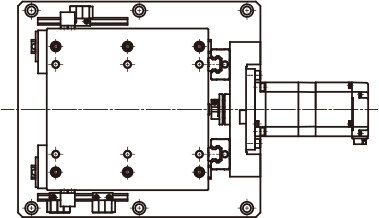

寸法図・寸法表
-
※
メカストッパからストローク開始位置までの寸法です。
-
注）
ストローク10mmの場合、センサは両側に取り付けます。

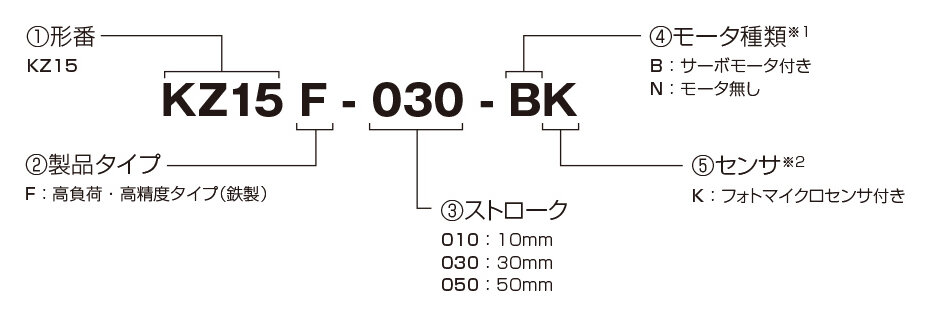

形番構成
形番構成に関する説明
-
※1
④モータ種類で「B」を選択した場合、㈱安川電機製Σ‒7シリーズSGM7J‒04AFA2C（400W・ブレーキ付き）を取付けます。
ドライバ、ケーブルは貴社にてご用意ください。
「 N」を選択した場合、カップリングは付属されません。モータはブレーキ付きを推奨いたします。 -
※2
フォトマイクロセンサ形番 EE‒SX674 3個（オムロン㈱製）／EE‒1001 3個（オムロン㈱製）
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
オプション対応
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 形番 / ストローク （mm） | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| KZ15F-010 / 10 |
|
|
|
|
|
| KZ15F-030 / 30 |
|
|
|||
| KZ15F-050 / 50 |
|
|
*印はゲスト会員はご利用いただけません。
