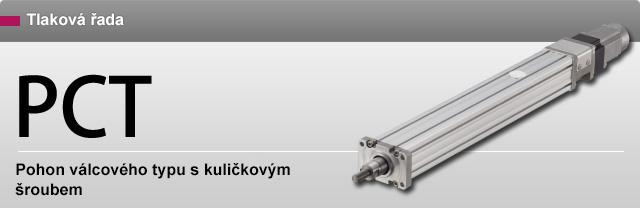

Tlaková řada PCT

PCTPC_CatalogDownload_2D-CAD



Funkce (PCT)

1. Tlakový pohon
Tento pohon nabízí vynikající odolnost proti axiálnímu zatížení, a je proto vhodný pro použití v malých lisovacích a těsnicích strojích.

2. Motorizováno
Motorizovaný mechanizmus, který je použit namísto vzduchového válce, zlepšuje produktivitu zkrácením procesní doby, zvýšením přesnosti a umožněním vícebodového polohování.

3. Mnoho možných variant

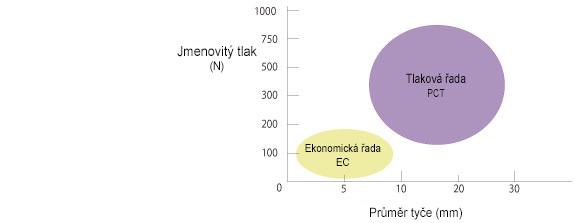

Kombinace vedení s kuličkovým šroubem a výkonu motoru vám umožňuje vybrat si produkty vhodné pro vaše potřeby z pěti typů variant, s jmenovitými tlaky od 100 do 800 N.

PCT/PC

4. Flexibilní konstrukce zařízení
Model PCT lze použít v jakémkoliv instalačním směru díky použití příruby nebo štěrbiny ve tvaru T na hlavní jednotce. Motor je možné rovněž instalovat s přímým spojením nebo jako vratný.
(Pokud na tyč působí radiální zatížení i momentové zatížení, je nutné instalovat samostatnou vodicí lištu.)

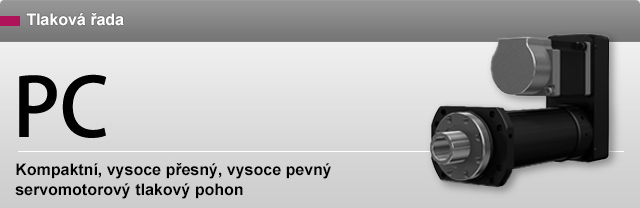

PC

Stáhnout

Tlaková řada CT

PCTPC_Catalog

Funkce (PC)

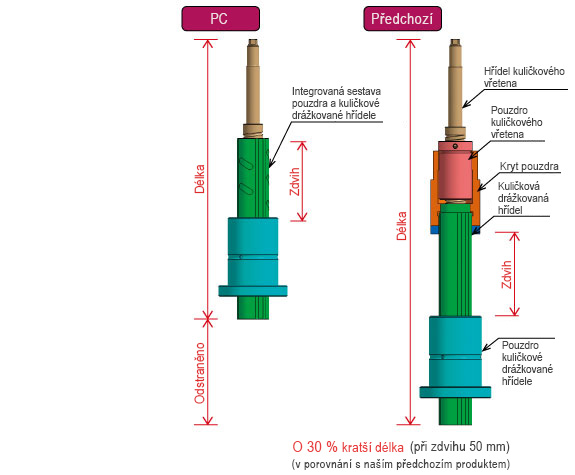

1. Kompaktní konstrukce
Nová integrovaná konstrukce, která zahrnuje přesnou sestavu pouzdra a kuličkové drážkované hřídele, výrazně zkracuje délku produktu, díky čemuž je jednotka mnohem kompaktnější.

PCT/PC

2. Konstrukce zaručující odolnost proti tlakovým zatížením
Uspořádání ložiska zajišťuje vysokou odolnost proti tlakovým zatížením.

3. Vysoká únosnost
Za účelem zajištění vysoké únosnosti byl maximalizován průměr hřídele kuličkového vřetena i výkon zátěžového systému obvodů.

4. Vysoká pevnost
Kuličková drážkovaná hřídel modelu LF umožňuje plynulý pohyb bez vůle, což zajišťuje vedení s vysokou pevností.

5. Vysoká přesnost podávání
Podávací mechanizmus využívá přesný kuličkový šroub, a zajišťuje tak dokonalou přesnost podávání.
