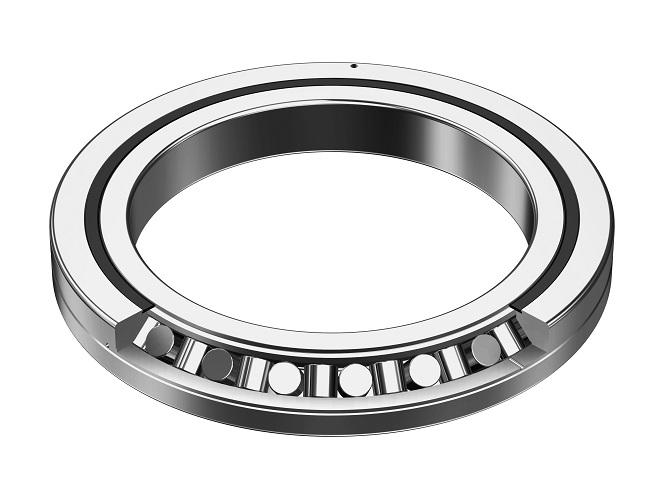

クロスローラーリング 内外輪一体形 RBU形/RBUV形 総ローラータイプ RBUV形
RBUV形は、90°のＶ溝形状の転動面にローラーがスペーサリテーナを介して交互に直交配列されているため、1個の軸受でラジアル荷重、アキシアル荷重およびモーメント荷重などのあらゆる方向の荷重を負荷することができます。また、内輪・外輪がそれぞれ一体形構造のため内輪回転・外輪回転の両方に使用できます。
総ローラータイプは低速回転でより高負荷の使用に適し，オール金属仕様の対応も可能です。
基本定格荷重(ラジアル）（kN)：基本動定格荷重 4.62〜54.6 ／ 基本静定格荷重 4.69〜113
表示項目を選択する
表示したい特長タグをクリックして、表示するボタンを押してください。画面下部に詳細情報が表示されます。
- すべて選択
- すべて選択解除
詳細情報
-
製品の比較がしやすい ハイライト機能 -
何度でも見返せる お気に入り機能
ポイント① 便利な機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
表示結果
- 詳細情報
詳細情報
ポイント① 便利な機能
-
製品の比較がしやすい ハイライト機能
-
何度でも見返せる お気に入り機能
ポイント② 限定コンテンツ
| 製品 | コンテンツ |
|---|---|
| LMガイド | LMレール標準長さと最大長さ/LMレールタップタイプ/LMレールクランプ用コマ/LMレールクランプ用鉄板 ··· |
| ボールねじ | 軸方向すきま/軸の最大製作長さ ··· |
| アクチュエータ | 可動部質量 ··· |
詳細情報をツールで確認
詳細を確認したい項目のアイコンをクリックしてください。ご利用には会員登録およびログインが必要です。
（「Designerは旧 最適品選定ツールです）
2D/3D CADのダウンロードはアイコンをクリック後、CADフォーマットから選択いただけます。
| 呼び形番 | Designer* | 寿命計算* | CAD ダウンロード* |
カタログ ダウンロード |
取扱説明書 ダウンロード |
|---|---|---|---|---|---|
| RBUV2008 |
 |
 |
 |
 |
 |
| RBUV2508 |
|
|
|||
| RBUV3010 |
|
|
|||
| RBUV3510 |
|
|
|||
| RBUV4010 |
|
|
|||
| RBUV4510 |
|
|
|||
| RBUV5013 |
|
|
|||
| RBUV6013 |
|
|
|||
| RBUV7013 |
|
|
|||
| RBUV8016 |
|
|
|||
| RBUV9016 |
|
|
|||
| RBUV10016 |
|
|
|||
| RBUV10020 |
|
|
|||
| RBUV11015 |
|
|
|||
| RBUV11020 |
|
|
|||
| RBUV12025 |
|
|
|||
| RBUV13025 |
|
|
|||
| RBUV14016 |
|
|
|||
| RBUV14025 |
|
|
|||
| RBUV15013 |
|
|
|||
| RBUV15025 |
|
|
|||
| RBUV16025 |
|
|
|||
| RBUV18025 |
|
|
|||
| RBUV19025 |
|
|
*印はゲスト会員はご利用いただけません。
